C-Serie
22. Z
UBEHÖR

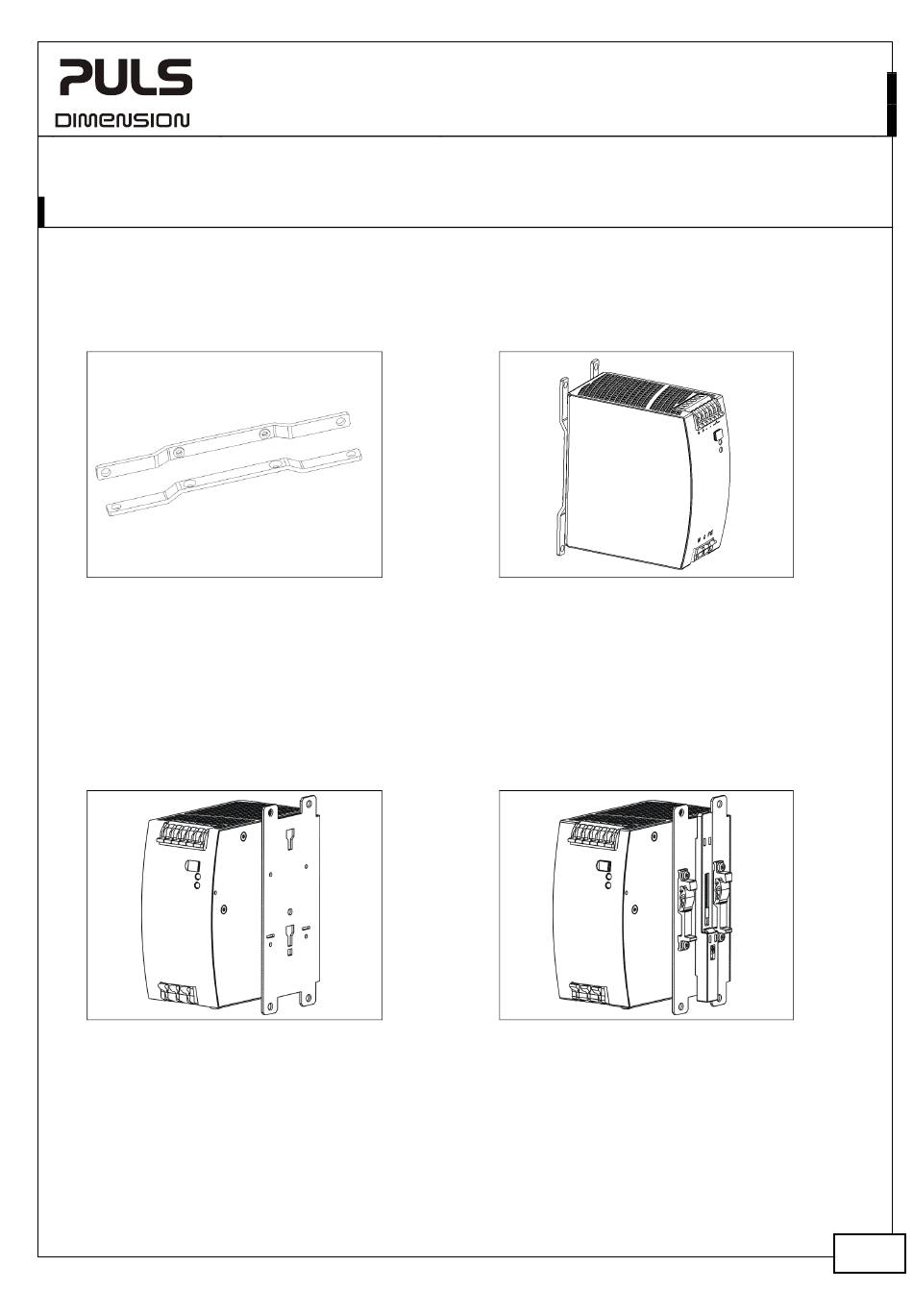

ZM1.WALL Wandmontagewinkel
Diese Halterung wird verwendet, um spezifische Dimension-Geräte ohne DIN-Schiene auf einer ebenen Fläche zu
montieren. Die beiden Aluminiumhalterungen und der schwarze Kunststoffschieber des Geräts müssen entfernt werden,
damit die beiden Stahlhalterungen montiert werden können.
Bild 22-1 ZM1.WALL Wandmontagewinkel
*)
Das Bild der Stromversorgung dient nur zur Veranschaulichung
ZM12.SIDE Winkel für seitliche Montage
Diese Halterung wird verwendet, um DIMENSION-Geräte seitlich mit oder ohne Verwendung einer DIN-Schiene zu
montieren. Die beiden Aluminiumhalterungen und der schwarze Kunststoffschieber des Geräts müssen abmontiert werden,
damit die Stahlhalterungen montiert werden können.
Für die seitliche DIN-Schienenmontage müssen die zuvor entfernten Aluminiumhalterungen und der Kunststoffschieber an
der Stahlhalterung montiert werden.
Bild 22-3
ZM12.SIDE Winkel für seitliche Montage *)
*)
Das Bild der Stromversorgung dient nur zur Veranschaulichung
Jan. 2010 / Rev. 1.0 DS-CT5.121-DE
Alle Werte gelten bei 12V, 8A, 400Vac, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
www.pulspower.com Telefon +49 89 9278 0
12V, 8A, ZWEI-PHASEN-EINGANG
Bild 22-2 Montierter Wandmontagewinkel *)
Bild 22-4
Seitliche Montage mit DIN-Schienenhalterungen *)
Deutschland
CT5.121
16/21
