PULS DIMENSION CP-Serie Bedienungsanleitung

CP-Serie
P
RODUKTBESCHREIBUNG
Bei der Dimension-CP-Serie
kostenoptimierte Stromversorgungen ohne Kompromisse bei
Qualität, Zuverlässigkeit und Leistung. Die herausragenden
Ausstattungsmerkmale der
Wirkungsgrad, die elektronische Eingangsstrombegrenzung,
die aktive PFC, der weite Arbeitstemperaturbereich und die
außerordentlich kleine Bauform.

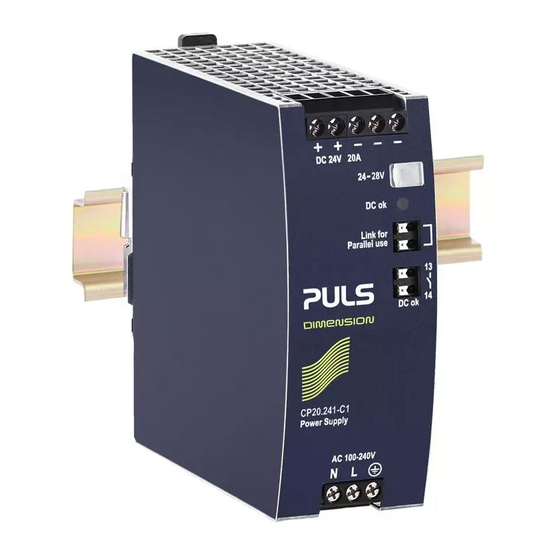

Das CP20.241-C1 ist mit
ausgestattet, die sich für raue Umgebungen eignen.
Die Stromversorgung CP20.241-S1 ist mit Schnellanschluss-
Federkraftklemmen ausgestattet,
Anwendungen verwendet
Schwingungen ausgesetzt sind. Die CP20.241-S2 verfügt über
Push-In-Klemmen, die
Schaltschrankverdrahtung optimiert sind.
Die CP20.241-V1 ist mit einer Fernsteuerung für EIN/AUS
ausgestattet und die CP20.242 verfügt über einen erweiterten
DC-Eingangsspannungsbereich.
Die Geräte verfügen über eine Leistungsreserve von 20%, die
bis +45°C sogar dauerhaft genutzt werden kann.
Mit seiner hohen Störfestigkeit gegen Transienten und
Überspannungen, der
Störaussendung, einem
umfangreichen internationalen Zulassungspaket ist dieses
Gerät für fast alle Gegebenheiten geeignet.
B
ESTELLNUMMERN
Stromversorgung
CP20.241-C1 Mit schutzlackierten
CP20.241-S1 Mit Schnellanschluss-
CP20.241-S2 Mit Push-In-Klemmen
CP20.241-V1 Mit Fernsteuerung für
EIN/AUS
CP20.242
Mechanisches Zubehör
ZM5.WALL
Aug. 2019 / Rev. 1.0b DS-CP20.241-DE - Alle Werte gelten bei einer Eingangsspannung von 230Vac, 50Hz Eingangsspannung, 24V, 20A
Ausgangslast, 25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
CP20.241, CP20.241-C1, CP20.241-S1,
CP20.241-S2, CP20.241-V1, CP20.242
handelt es sich
Serie CP20 sind der
schutzlackierten Leiterplatten
die bevorzugt
werden, die mechanischen
für eine einfache
geringen elektromagnetischen
DC-OK-Relaiskontakt und
CP20.241
Leiterplatten
Federkraftklemmen
Erweiterter DC-Eingang
Wandmontagewinkel
www.pulspower.com Telefon +49 89 9278 0
S
TROMVERSORGUNG
 AC 100-240V Weitbereichseingang
 Baubreite nur 48mm
Wirkungsgrad bis zu 95,6%

Hervorragender Teillastwirkungsgrad

20% Ausgangsleistungsreserve

 Einfaches Auslösen von Sicherungen - 3facher Nennstrom für 12ms
PLUS
 Sicheres Hiccup Überlast-Verhalten
Aktive Oberwellenkorrektur (PFC)

Minimaler Einschaltstromstoß

 Volle Leistung zwischen -25°C und +60°C
 DC-OK-Relaiskontakt
 Möglichkeit der Stromaufteilung für Parallelschaltung

3 Jahre Garantie
D
ATEN IN
um Ausgangsspannung
Einstellbereich
Ausgangsstrom
hohe
Lineare Lastminderung zwischen +45°C und +70°C
Eingangsspannung AC
Netzfrequenz
Eingangsstrom AC
Leistungsfaktor
für
Eingangsspannung DC
Eingangsstrom DC
AC-Einschaltstrom
Wirkungsgrad
Verluste
Netzausfall-
Überbrückungszeit
Temperaturbereich
Größe (B × H × T)
Gewicht
dem
W
ICHTIGSTE
Details und alle Zulassungen siehe Abschnitt 20.
Deutschland
24V, 20A, 480W,
K
URZFORM
DC 24V Nominal
24-28V Werkseinstellung 24,1V
24,0-20,6A Unter +45°C Umg.temp.
20,0-17,1A Bei +60°C U Umg.temp.
15,0-13,0A Bei +70°C Umg.temp.
AC 100-240V -15%/+10%
50-60Hz ±6%
4,26 / 2,23A Bei 120 / 230Vac
0,99 / 0,98 Bei 120 / 230Vac
DC 110-150V ±20% Für CP20.241 (-xx)
DC 110-300V ±20% Für CP20.242
4,64A / 1,66A Bei 110 / 300Vdc
10,0 / 4.5Apk Bei 120 / 230Vac
94,2 / 95,6% Bei 120 / 230Vac
29,6 / 22,1W Bei 120 / 230Vac
32/ 32ms Bei 120 / 230Vac
-25°C bis +70°C
48 × 124 × Ohne DIN-Schienen
127mm
830g / 1,83lb
Z
ULASSUNGEN
IECEx
IND. CONT. EQ.
EINPHASIG
ATEX
1/32
