INSYS GPRS 5.0 serial
8.8
Berechnungsbeispiele für Datenübertragung per GPRS
8.8.1 Applikationsbeschreibung

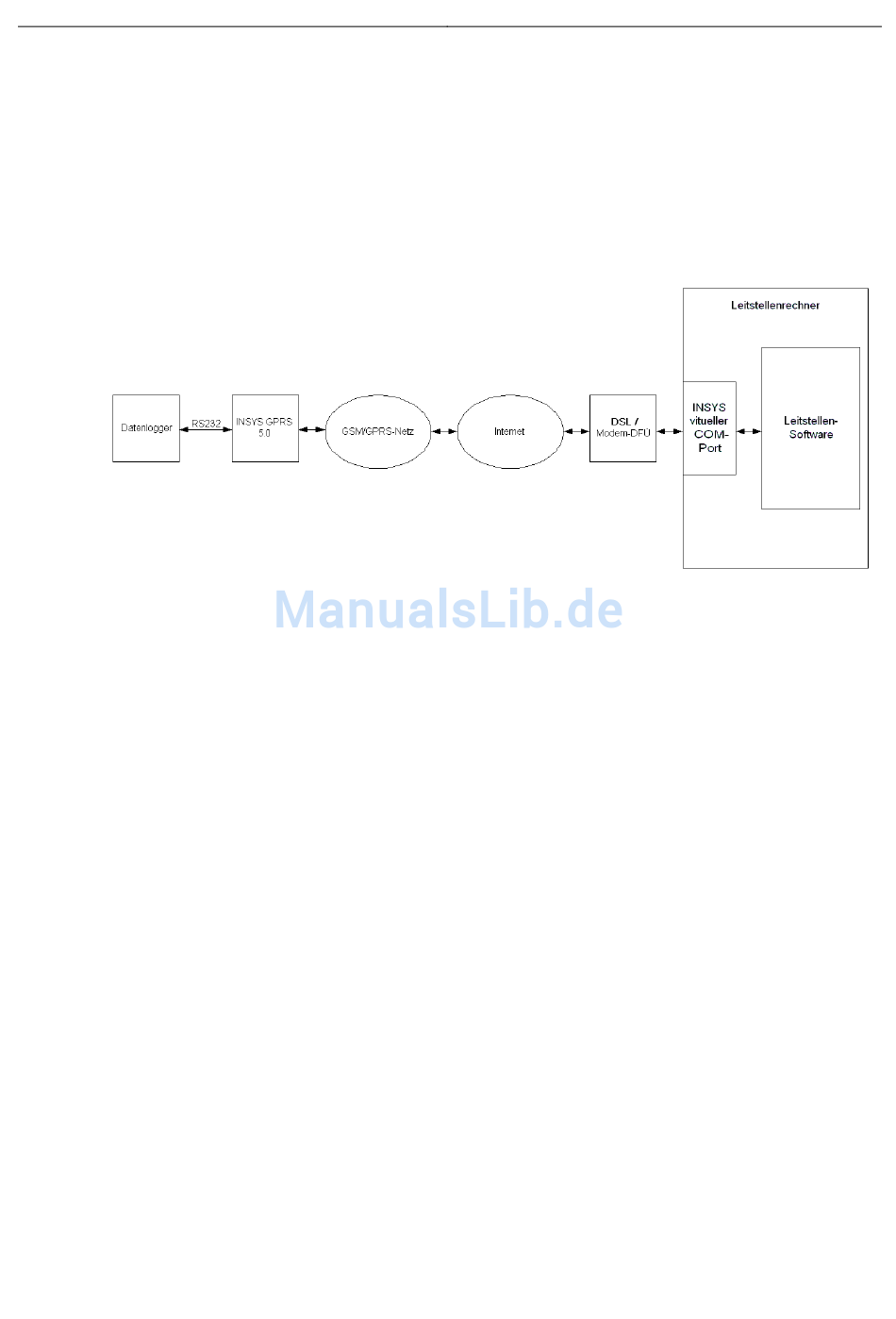

8.8.1.1 Aufbau des Gesamtsystems
Das System besteht aus einem Datenlogger, der über 8 digitale Eingänge und 4
analoge Eingänge verfügt. Die aufgenommenen Daten können in einstellbaren In-
tervallen an der RS232-Schnittstelle ausgegeben werden.
Die Auswertesoftware auf dem Leitstellenrechner kommuniziert entweder direkt
über die RS232-Schnittstelle mit dem Datenlogger oder bei entfernten Anwen-
dungen über Standleitungsmodems.
Um die Investitions- und Unterhaltskosten (Miete,...) bei Verwendung von Stand-
leitungsmodems einzusparen, soll die Anbindung über ein transparentes GPRS
Modem erfolgen.
Hierzu wird das INSYS GPRS 5.0 serial verwendet. Es wird ebenfalls im Standlei-
tungsbetrieb genutzt, d.h. nach dem Einschalten versucht es selbstständig mit der
Gegenstelle, dem virtuellen COM-Port von INSYS, eine Verbindung aufzubauen.
Steht die Verbindung, werden alle Nutzdaten vom und zum Datenlogger über ei-
ne transparente TCP/IP-Verbinung übermittelt. Datenlogger und Leitstellensoft-
ware benötigen keinerlei Anpassung.
GPRS Allgemein
89
