12
DE

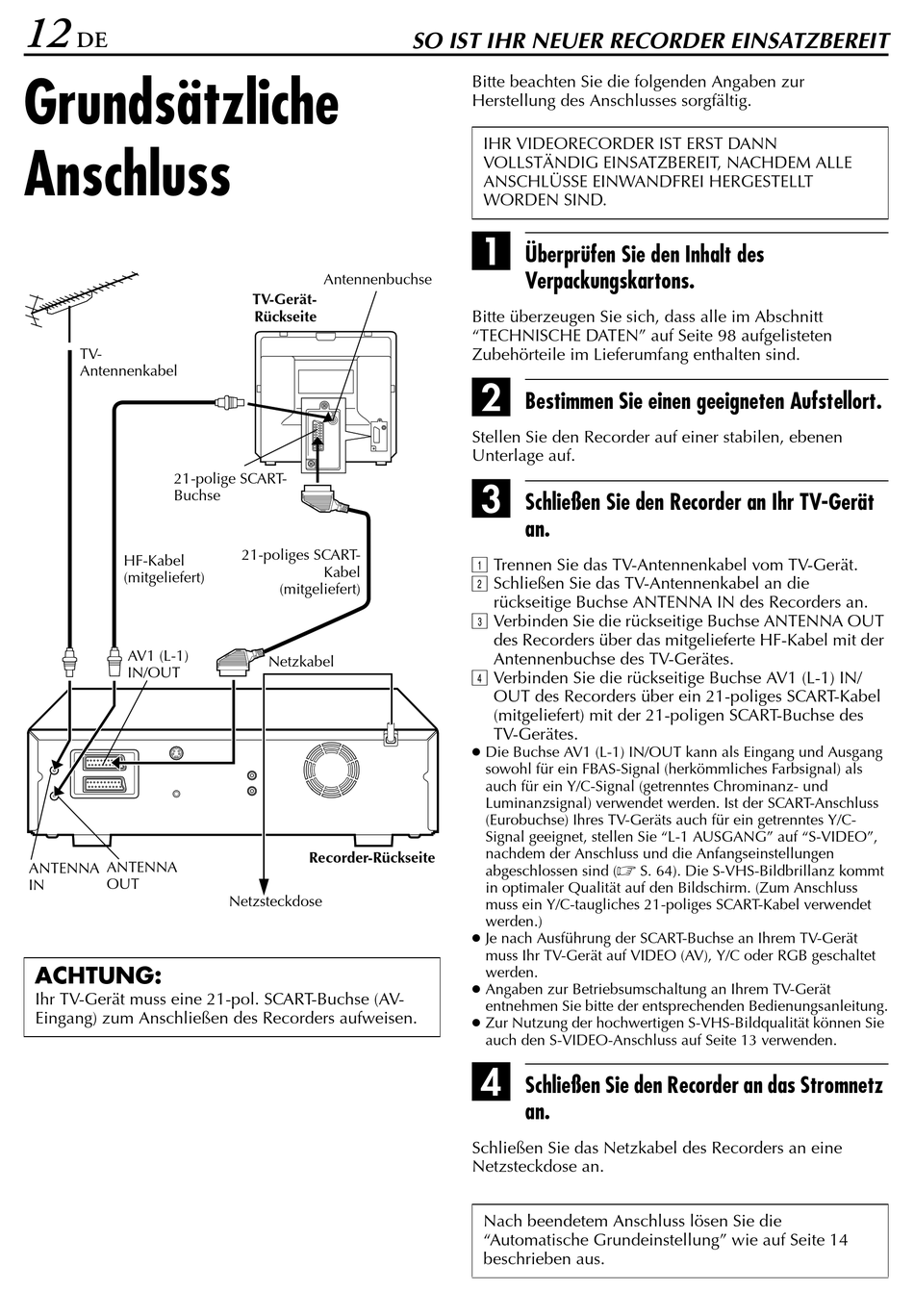

Grundsätzliche
Anschluss
TV-
Antennenkabel
21-polige SCART-
Buchse
HF-Kabel
(mitgeliefert)
AV1 (L-1)
IN/OUT
ANTENNA
ANTENNA
OUT
IN
ACHTUNG:
Ihr TV-Gerät muss eine 21-pol. SCART-Buchse (AV-
Eingang) zum Anschließen des Recorders aufweisen.
Antennenbuchse
TV-Gerät-
Rückseite
21-poliges SCART-
Kabel
(mitgeliefert)
Netzkabel
Recorder-Rückseite
Netzsteckdose

SO IST IHR NEUER RECORDER EINSATZBEREIT

Bitte beachten Sie die folgenden Angaben zur
Herstellung des Anschlusses sorgfältig.
IHR VIDEORECORDER IST ERST DANN
VOLLSTÄNDIG EINSATZBEREIT, NACHDEM ALLE
ANSCHLÜSSE EINWANDFREI HERGESTELLT
WORDEN SIND.
A
Überprüfen Sie den Inhalt des
Verpackungskartons.
Bitte überzeugen Sie sich, dass alle im Abschnitt
"TECHNISCHE DATEN" auf Seite 98 aufgelisteten
Zubehörteile im Lieferumfang enthalten sind.
B
Bestimmen Sie einen geeigneten Aufstellort.
Stellen Sie den Recorder auf einer stabilen, ebenen
Unterlage auf.
C
Schließen Sie den Recorder an Ihr TV-Gerät
an.
A Trennen Sie das TV-Antennenkabel vom TV-Gerät.
B Schließen Sie das TV-Antennenkabel an die
rückseitige Buchse ANTENNA IN des Recorders an.
C Verbinden Sie die rückseitige Buchse ANTENNA OUT
des Recorders über das mitgelieferte HF-Kabel mit der
Antennenbuchse des TV-Gerätes.
D Verbinden Sie die rückseitige Buchse AV1 (L-1) IN/
OUT des Recorders über ein 21-poliges SCART-Kabel
(mitgeliefert) mit der 21-poligen SCART-Buchse des
TV-Gerätes.
● Die Buchse AV1 (L-1) IN/OUT kann als Eingang und Ausgang
sowohl für ein FBAS-Signal (herkömmliches Farbsignal) als
auch für ein Y/C-Signal (getrenntes Chrominanz- und
Luminanzsignal) verwendet werden. Ist der SCART-Anschluss
(Eurobuchse) Ihres TV-Geräts auch für ein getrenntes Y/C-
Signal geeignet, stellen Sie "L-1 AUSGANG" auf "S-VIDEO",
nachdem der Anschluss und die Anfangseinstellungen
abgeschlossen sind (
in optimaler Qualität auf den Bildschirm. (Zum Anschluss
muss ein Y/C-taugliches 21-poliges SCART-Kabel verwendet
werden.)
● Je nach Ausführung der SCART-Buchse an Ihrem TV-Gerät
muss Ihr TV-Gerät auf VIDEO (AV), Y/C oder RGB geschaltet
werden.
● Angaben zur Betriebsumschaltung an Ihrem TV-Gerät
entnehmen Sie bitte der entsprechenden Bedienungsanleitung.
● Zur Nutzung der hochwertigen S-VHS-Bildqualität können Sie
auch den S-VIDEO-Anschluss auf Seite 13 verwenden.
D
Schließen Sie den Recorder an das Stromnetz
an.
Schließen Sie das Netzkabel des Recorders an eine
Netzsteckdose an.
Nach beendetem Anschluss lösen Sie die
"Automatische Grundeinstellung" wie auf Seite 14
beschrieben aus.
S. 64). Die S-VHS-Bildbrillanz kommt
