SO MACHEN SIE IHR NEUES GERÄT EINSATZBEREIT
16
DE

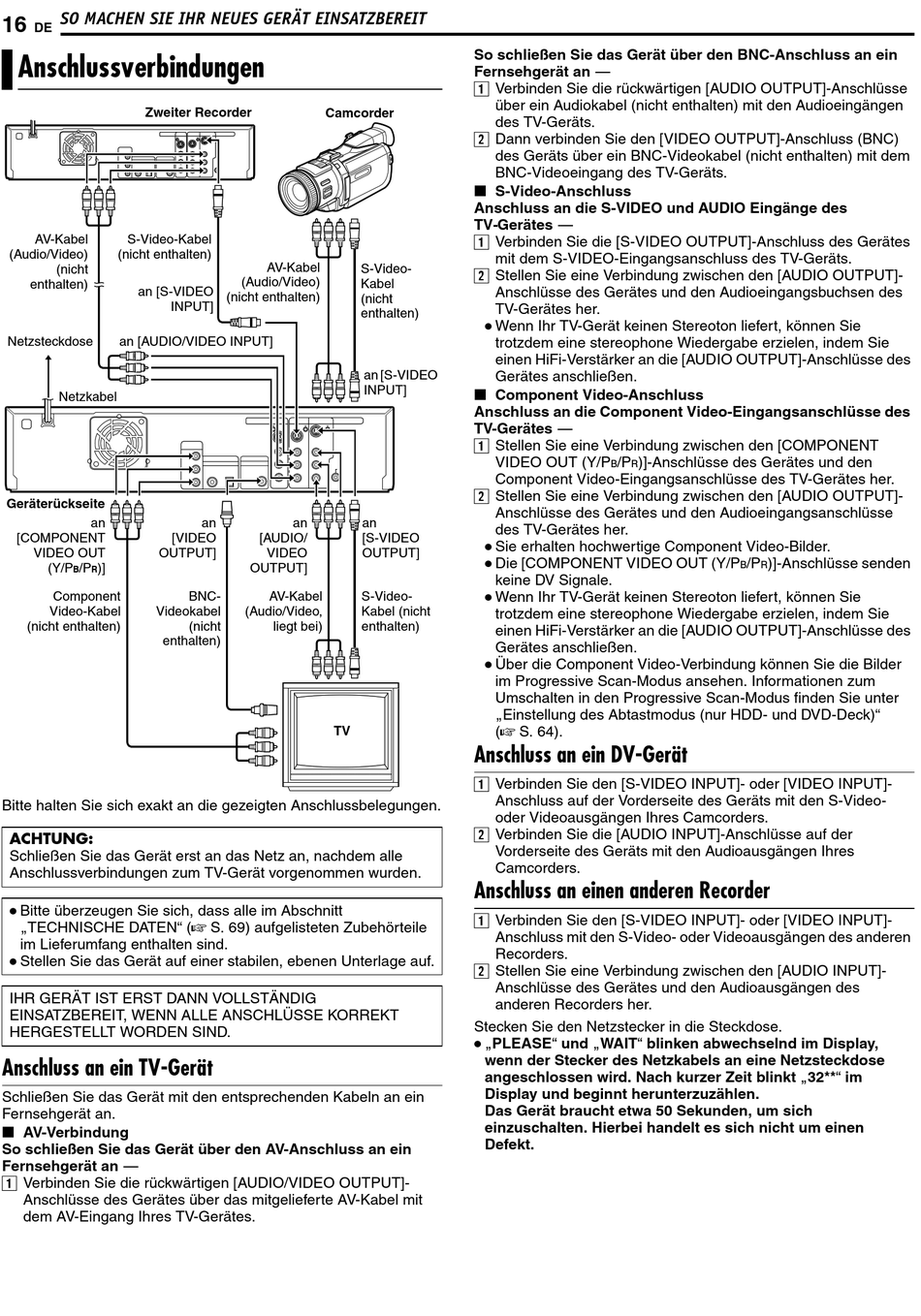

Anschlussverbindungen
Zweiter Recorder
AV-Kabel
S-Video-Kabel
(Audio/Video)
(nicht enthalten)
(nicht
enthalten)
an [S-VIDEO
INPUT]
Netzsteckdose
an [AUDIO/VIDEO INPUT]
Netzkabel
Geräterückseite
an
[COMPONENT
[VIDEO
VIDEO OUT
OUTPUT]
(Y/P
/P
)]
B
R
Component
Video-Kabel
Videokabel
(nicht enthalten)
enthalten)
Bitte halten Sie sich exakt an die gezeigten Anschlussbelegungen.
ACHTUNG:
Schließen Sie das Gerät erst an das Netz an, nachdem alle
Anschlussverbindungen zum TV-Gerät vorgenommen wurden.
●
Bitte überzeugen Sie sich, dass alle im Abschnitt
CTECHNISCHE DATEND (A S. 69) aufgelisteten Zubehörteile
im Lieferumfang enthalten sind.
●
Stellen Sie das Gerät auf einer stabilen, ebenen Unterlage auf.
IHR GERÄT IST ERST DANN VOLLSTÄNDIG
EINSATZBEREIT, WENN ALLE ANSCHLÜSSE KORREKT
HERGESTELLT WORDEN SIND.
Anschluss an ein TV-Gerät
Schließen Sie das Gerät mit den entsprechenden Kabeln an ein
Fernsehgerät an.
8 AV-Verbindung
So schließen Sie das Gerät über den AV-Anschluss an ein
Fernsehgerät an ^
A Verbinden Sie die rückwärtigen [AUDIO/VIDEO OUTPUT]-
Anschlüsse des Gerätes über das mitgelieferte AV-Kabel mit
dem AV-Eingang Ihres TV-Gerätes.
Camcorder
AV-Kabel
S-Video-
(Audio/Video)
Kabel
(nicht enthalten)
(nicht
enthalten)
an
an
an
[AUDIO/
[S-VIDEO
VIDEO
OUTPUT]
OUTPUT]
BNC-
AV-Kabel
S-Video-
(Audio/Video,
Kabel (nicht
(nicht
liegt bei)
enthalten)
TV
So schließen Sie das Gerät über den BNC-Anschluss an ein
Fernsehgerät an ^
A Verbinden Sie die rückwärtigen [AUDIO OUTPUT]-Anschlüsse
über ein Audiokabel (nicht enthalten) mit den Audioeingängen
des TV-Geräts.
B Dann verbinden Sie den [VIDEO OUTPUT]-Anschluss (BNC)
des Geräts über ein BNC-Videokabel (nicht enthalten) mit dem
BNC-Videoeingang des TV-Geräts.
8 S-Video-Anschluss
Anschluss an die S-VIDEO und AUDIO Eingänge des
TV-Gerätes ^
A Verbinden Sie die [S-VIDEO OUTPUT]-Anschluss des Gerätes
mit dem S-VIDEO-Eingangsanschluss des TV-Geräts.
B Stellen Sie eine Verbindung zwischen den [AUDIO OUTPUT]-
Anschlüsse des Gerätes und den Audioeingangsbuchsen des
TV-Gerätes her.
●
Wenn Ihr TV-Gerät keinen Stereoton liefert, können Sie
trotzdem eine stereophone Wiedergabe erzielen, indem Sie
einen HiFi-Verstärker an die [AUDIO OUTPUT]-Anschlüsse des
an [S-VIDEO
Gerätes anschließen.
INPUT]
8 Component Video-Anschluss
Anschluss an die Component Video-Eingangsanschlüsse des
TV-Gerätes ^
A Stellen Sie eine Verbindung zwischen den [COMPONENT
VIDEO OUT (Y/P
Component Video-Eingangsanschlüsse des TV-Gerätes her.
B Stellen Sie eine Verbindung zwischen den [AUDIO OUTPUT]-
Anschlüsse des Gerätes und den Audioeingangsanschlüsse
des TV-Gerätes her.
●
Sie erhalten hochwertige Component Video-Bilder.
●
Die [COMPONENT VIDEO OUT (Y/P
keine DV Signale.
●
Wenn Ihr TV-Gerät keinen Stereoton liefert, können Sie
trotzdem eine stereophone Wiedergabe erzielen, indem Sie
einen HiFi-Verstärker an die [AUDIO OUTPUT]-Anschlüsse des
Gerätes anschließen.
●
Über die Component Video-Verbindung können Sie die Bilder
im Progressive Scan-Modus ansehen. Informationen zum
Umschalten in den Progressive Scan-Modus finden Sie unter
CEinstellung des Abtastmodus (nur HDD- und DVD-Deck)D
(A S. 64).
Anschluss an ein DV-Gerät
A Verbinden Sie den [S-VIDEO INPUT]- oder [VIDEO INPUT]-
Anschluss auf der Vorderseite des Geräts mit den S-Video-
oder Videoausgängen Ihres Camcorders.
B Verbinden Sie die [AUDIO INPUT]-Anschlüsse auf der
Vorderseite des Geräts mit den Audioausgängen Ihres
Camcorders.
Anschluss an einen anderen Recorder
A Verbinden Sie den [S-VIDEO INPUT]- oder [VIDEO INPUT]-
Anschluss mit den S-Video- oder Videoausgängen des anderen
Recorders.
B Stellen Sie eine Verbindung zwischen den [AUDIO INPUT]-
Anschlüsse des Gerätes und den Audioausgängen des
anderen Recorders her.
Stecken Sie den Netzstecker in die Steckdose.
●
CPLEASED und CWAITD blinken abwechselnd im Display,
wenn der Stecker des Netzkabels an eine Netzsteckdose
angeschlossen wird. Nach kurzer Zeit blinkt C32**D im
Display und beginnt herunterzuzählen.
Das Gerät braucht etwa 50 Sekunden, um sich
einzuschalten. Hierbei handelt es sich nicht um einen
Defekt.
/P
)]-Anschlüsse des Gerätes und den
B
R
/P
)]-Anschlüsse senden
B
R
