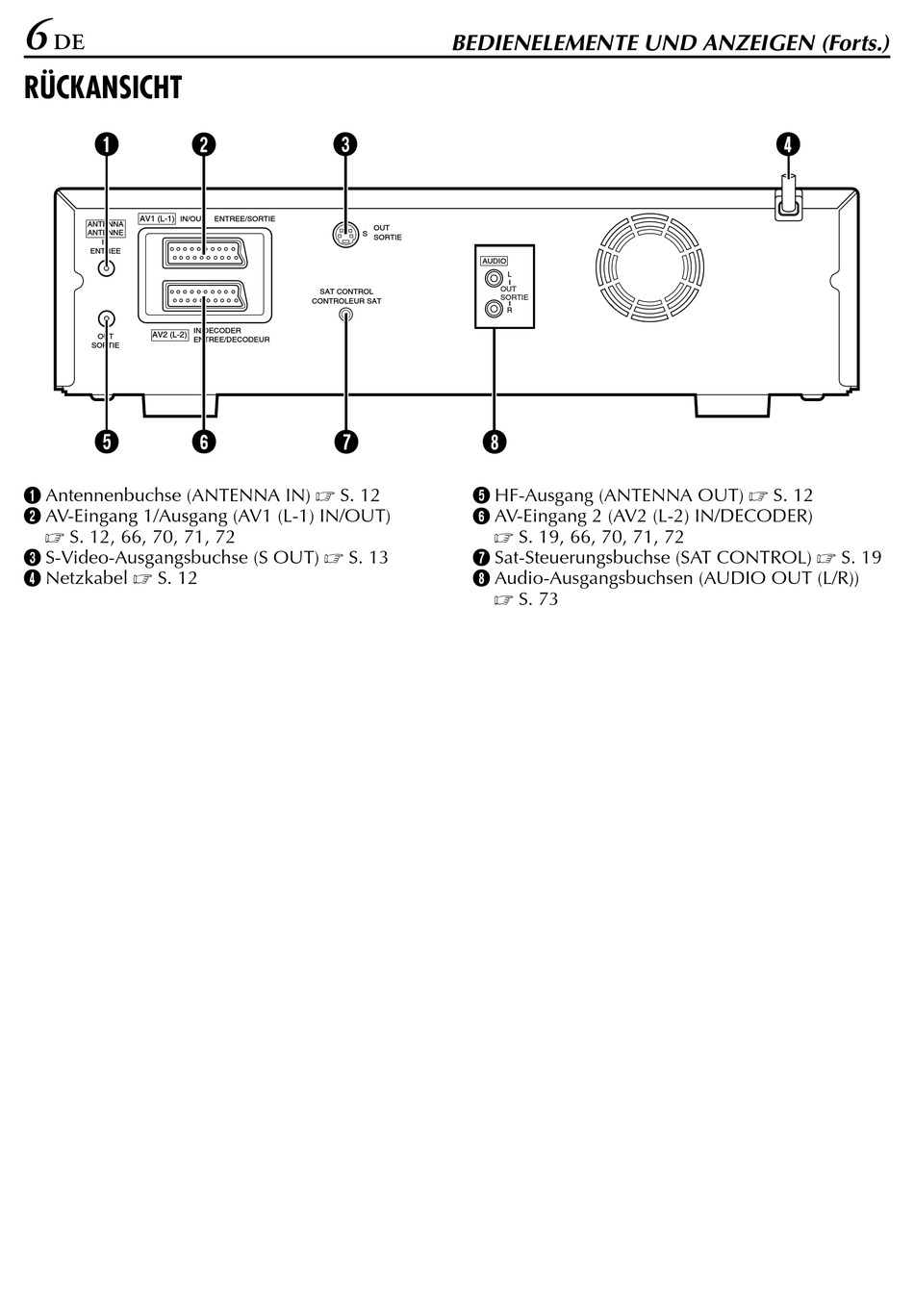

RÜCKANSICHT
AV1 (L-1) IN/OUT
ANTENNA
ANTENNE
IN
ENTREE
IN/DECODER
AV2 (L-2)
OUT
ENTREE/DECODEUR
SORTIE
A Antennenbuchse (ANTENNA IN)
B AV-Eingang 1/Ausgang (AV1 (L-1) IN/OUT)
S. 12, 66, 70, 71, 72
C S-Video-Ausgangsbuchse (S OUT)
D Netzkabel S. 12
ENTREE/SORTIE
OUT
S
SORTIE
SAT CONTROL
CONTROLEUR SAT
S. 12
S. 13
BEDIENELEMENTE UND ANZEIGEN (Forts.)
AUDIO
L
OUT
SORTIE
R
E HF-Ausgang (ANTENNA OUT)
F AV-Eingang 2 (AV2 (L-2) IN/DECODER)
S. 19, 66, 70, 71, 72
G Sat-Steuerungsbuchse (SAT CONTROL)
H Audio-Ausgangsbuchsen (AUDIO OUT (L/R))
S. 73
S. 12
S. 19
