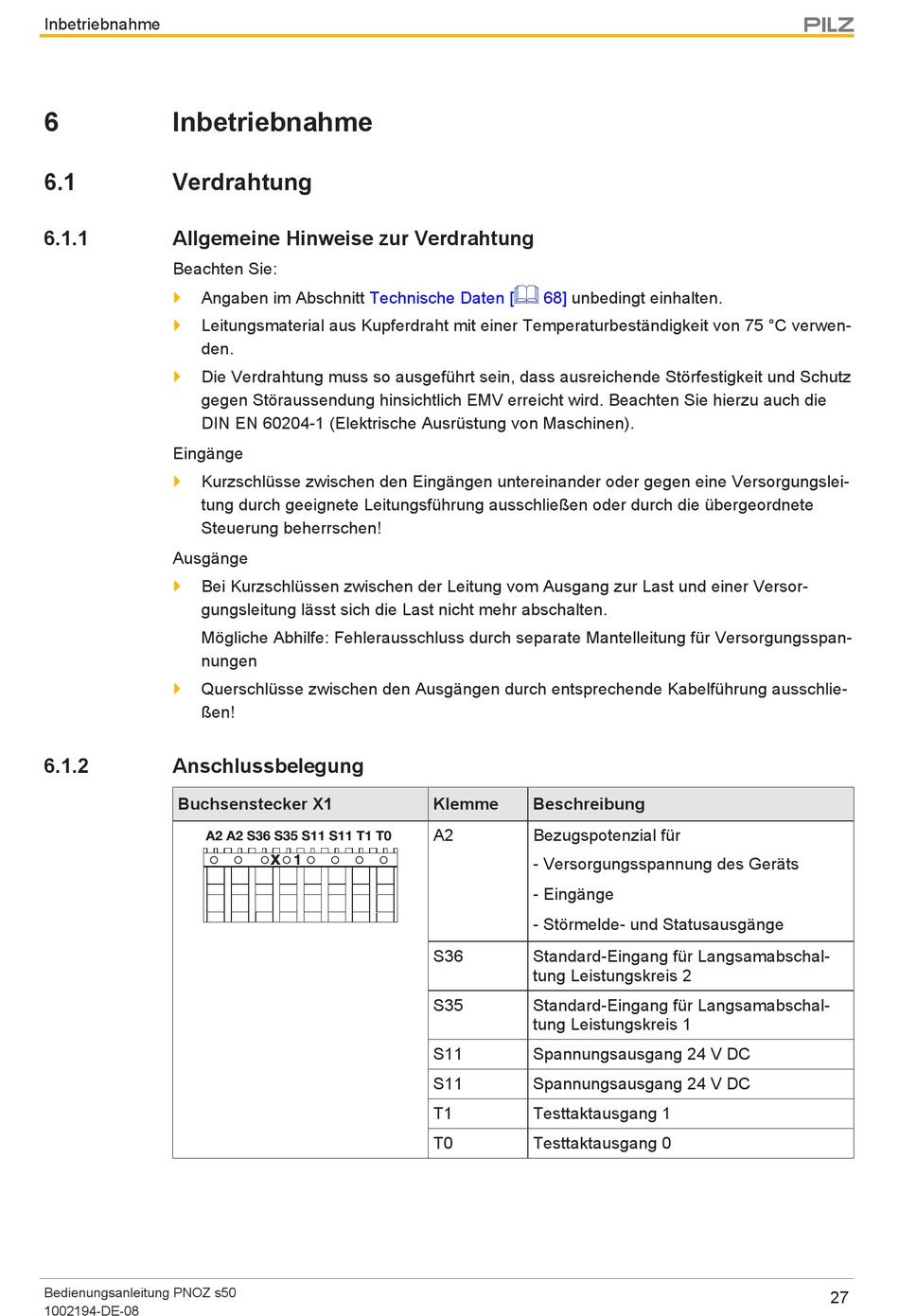

Inbetriebnahme
6
Inbetriebnahme
6.1
Verdrahtung
6.1.1
Allgemeine Hinweise zur Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75 °C verwen-
den.
}
Die Verdrahtung muss so ausgeführt sein, dass ausreichende Störfestigkeit und Schutz
gegen Störaussendung hinsichtlich EMV erreicht wird. Beachten Sie hierzu auch die
DIN EN 60204-1 (Elektrische Ausrüstung von Maschinen).
Eingänge
}
Kurzschlüsse zwischen den Eingängen untereinander oder gegen eine Versorgungslei-
tung durch geeignete Leitungsführung ausschließen oder durch die übergeordnete
Steuerung beherrschen!
Ausgänge
}
Bei Kurzschlüssen zwischen der Leitung vom Ausgang zur Last und einer Versor-
gungsleitung lässt sich die Last nicht mehr abschalten.
Mögliche Abhilfe: Fehlerausschluss durch separate Mantelleitung für Versorgungsspan-
nungen
}
Querschlüsse zwischen den Ausgängen durch entsprechende Kabelführung ausschlie-
ßen!
6.1.2
Anschlussbelegung
Buchsenstecker X1
A2 A2 S36 S35 S11 S11 T1 T0
Bedienungsanleitung PNOZ s50
1002194-DE-08
Technische Daten [
Klemme
A2
x
1
S36
S35
S11
S11
T1
T0
68]
unbedingt einhalten.
Beschreibung
Bezugspotenzial für
- Versorgungsspannung des Geräts
- Eingänge
- Störmelde- und Statusausgänge
Standard-Eingang für Langsamabschal-
tung Leistungskreis 2
Standard-Eingang für Langsamabschal-
tung Leistungskreis 1
Spannungsausgang 24 V DC
Spannungsausgang 24 V DC
Testtaktausgang 1
Testtaktausgang 0
