Webasto Frigo Top 24 RT-D Einbauanweisung Seite 9

7.2.2 Frigo Top 24 RT-DG R452A

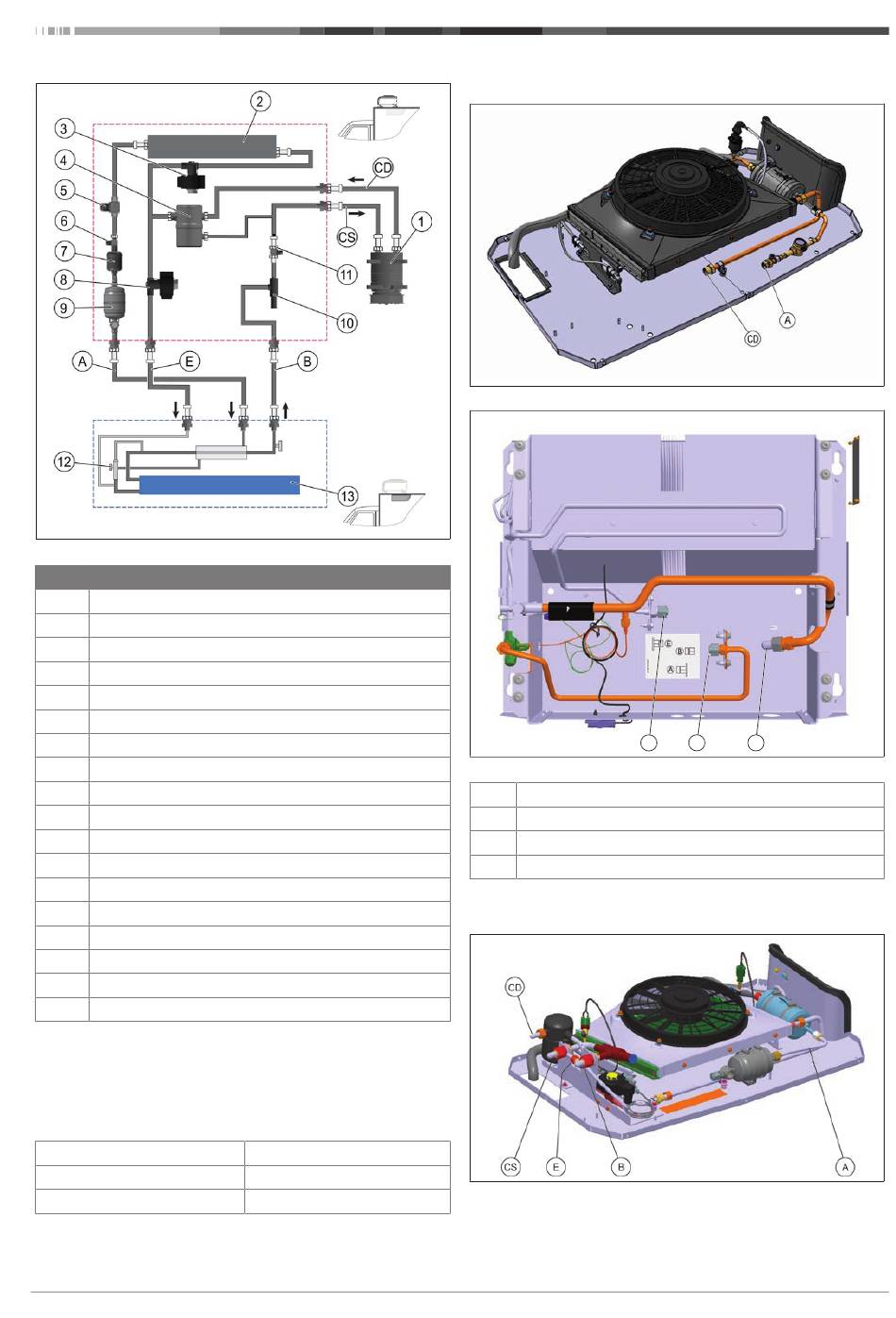

Abb. 14 Diagram Frigo Top 24 RT-DG R452A
Ref. Beschreibung
1 Kompressor
2 Verflüssiger
3 Heizventil (NO) (optional)
4 Ölabscheider
5 Hochdruckschalter
6 Hochdruck-Serviceport
7 Flüssigkeitssammler & Filtertrockner / Füllpunkt
8 Abtauventil (NC)
9 Filtertrockner mit Schauglas (Feuchtigkeitsanzeige)
10 Druckregler (CRO)
11 Niederdruck-Serviceport
12 Thermostatisches Expansionsventil (TXV)
13 Verdampfer
A Flüssigkeitsleitung
B Verdampferauslass
E Abtauleitung
CD Kompressorablauf = Ölabscheider-Einlass
CS Kompressor-Saugleitung
7.3 Schlauchanschlüsse
Neue Verflüssiger und Verdampfer sind mit Stickstoff befüllt.
Zum Freisetzen des Stickstoffs müssen die Gasanschlusskappen
entfernt werden.
Anzugsmomente:
5/16"
13/32"
5/8"
6248543A Frigo Top 24 RT-D _ RT-DG DE
17 Nm
20 Nm
25 Nm
7.3.1 Frigo Top 24 RT-D R134a
Schlauchanschlüsse
Abb. 15 Frigo Top 24 RT-D, Anschlüsse, Verflüssiger R134a
Abb. 16 Frigo Top 24 RT-D, Anschlüsse, Verdampfer R134a
A Flüssigkeitsleitung
CD Kompressorablauf
B=CS Kompressor-Saugleitung
E Abtauen (an R134a geschlossen)
7.3.2 Frigo Top 24 RT-DG R452A
Schlauchanschlüsse
Abb. 17 Frigo Top 24 RT-DG, Anschlüsse, Verflüssiger R452A
Anschließen der Schläuche | 7
E A B
9 / 19
