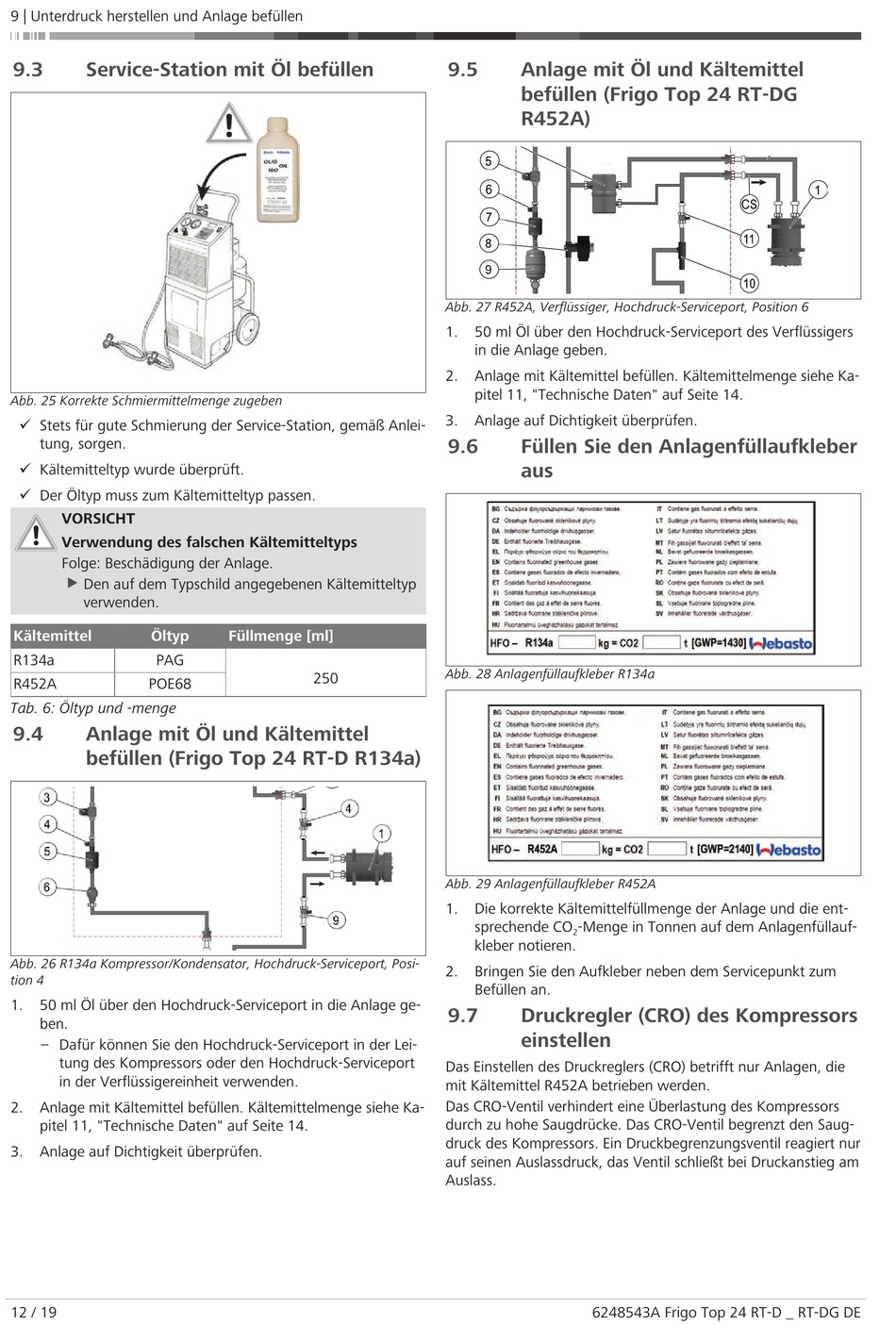

Webasto Frigo Top 24 RT-D Einbauanweisung Seite 12

9 | Unterdruck herstellen und Anlage befüllen
9.3 Service-Station mit Öl befüllen
Abb. 25 Korrekte Schmiermittelmenge zugeben
ü Stets für gute Schmierung der Service-Station, gemäß Anlei-
tung, sorgen.
ü Kältemitteltyp wurde überprüft.
ü Der Öltyp muss zum Kältemitteltyp passen.
VORSICHT
Verwendung des falschen Kältemitteltyps
Folge: Beschädigung der Anlage.
u Den auf dem Typschild angegebenen Kältemitteltyp
verwenden.
Kältemittel Öltyp
R134a PAG
R452A POE68
Tab. 6: Öltyp und -menge
9.4 Anlage mit Öl und Kältemittel
befüllen (Frigo Top 24 RT-D R134a)
Abb. 26 R134a Kompressor/Kondensator, Hochdruck-Serviceport, Posi-
tion 4
1. 50 ml Öl über den Hochdruck-Serviceport in die Anlage ge-
ben.
– Dafür können Sie den Hochdruck-Serviceport in der Lei-
tung des Kompressors oder den Hochdruck-Serviceport
in der Verflüssigereinheit verwenden.
2. Anlage mit Kältemittel befüllen. Kältemittelmenge siehe Ka-
pitel 11, "Technische Daten" auf Seite 14.
3. Anlage auf Dichtigkeit überprüfen.
12 / 19
Füllmenge [ml]
250
9.5 Anlage mit Öl und Kältemittel
befüllen (Frigo Top 24 RT-DG
R452A)
Abb. 27 R452A, Verflüssiger, Hochdruck-Serviceport, Position 6
1. 50 ml Öl über den Hochdruck-Serviceport des Verflüssigers
in die Anlage geben.
2. Anlage mit Kältemittel befüllen. Kältemittelmenge siehe Ka-
pitel 11, "Technische Daten" auf Seite 14.
3. Anlage auf Dichtigkeit überprüfen.
9.6 Füllen Sie den Anlagenfüllaufkleber
aus
Abb. 28 Anlagenfüllaufkleber R134a
Abb. 29 Anlagenfüllaufkleber R452A
1. Die korrekte Kältemittelfüllmenge der Anlage und die ent-
sprechende CO -Menge in Tonnen auf dem Anlagenfüllauf-
2
kleber notieren.
2. Bringen Sie den Aufkleber neben dem Servicepunkt zum
Befüllen an.
9.7 Druckregler (CRO) des Kompressors
einstellen
Das Einstellen des Druckreglers (CRO) betrifft nur Anlagen, die
mit Kältemittel R452A betrieben werden.
Das CRO-Ventil verhindert eine Überlastung des Kompressors
durch zu hohe Saugdrücke. Das CRO-Ventil begrenzt den Saug-
druck des Kompressors. Ein Druckbegrenzungsventil reagiert nur
auf seinen Auslassdruck, das Ventil schließt bei Druckanstieg am
Auslass.
