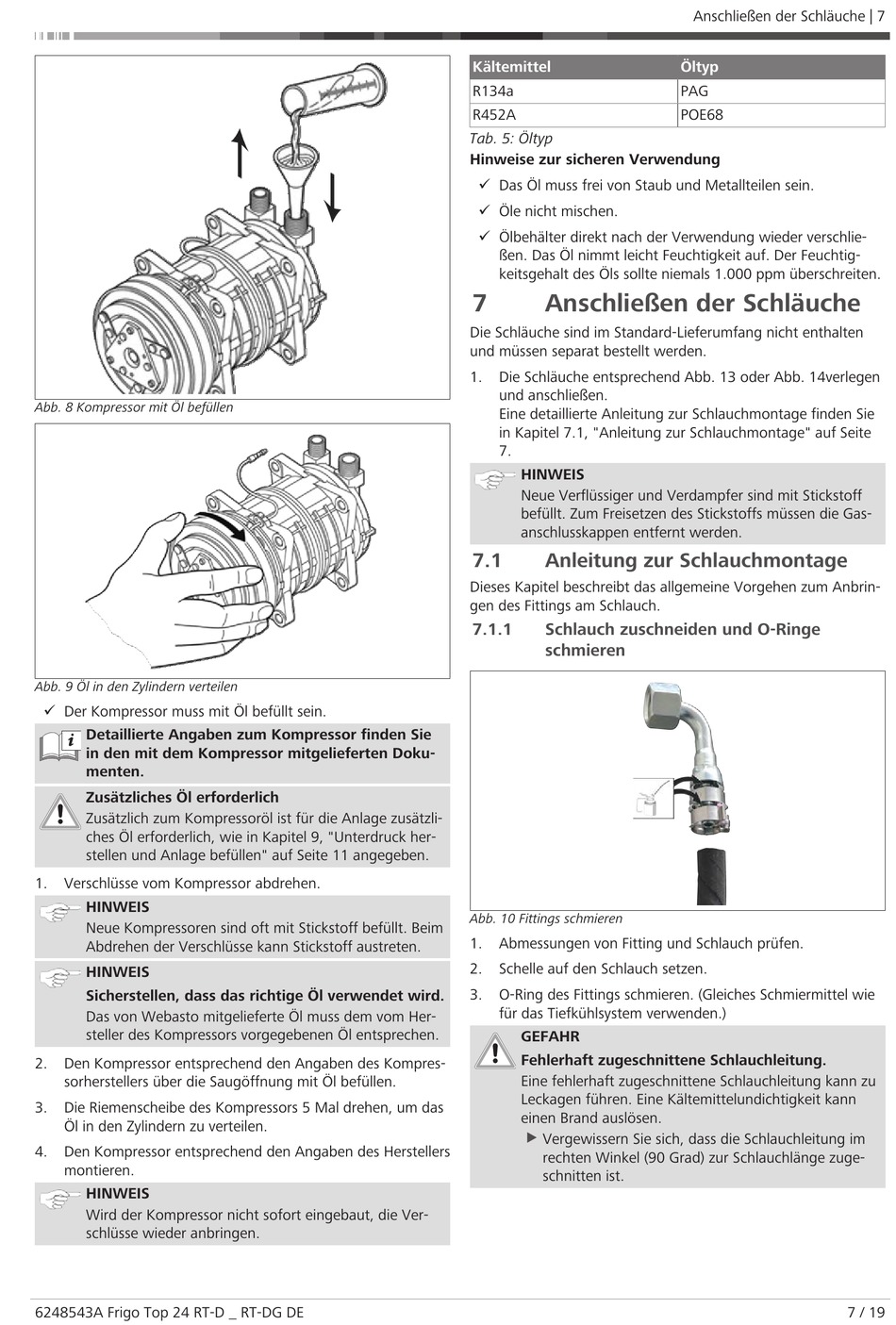

Webasto Frigo Top 24 RT-D Einbauanweisung Seite 7

Abb. 8 Kompressor mit Öl befüllen
Abb. 9 Öl in den Zylindern verteilen
ü Der Kompressor muss mit Öl befüllt sein.
Detaillierte Angaben zum Kompressor finden Sie
in den mit dem Kompressor mitgelieferten Doku-
menten.
Zusätzliches Öl erforderlich
Zusätzlich zum Kompressoröl ist für die Anlage zusätzli-
ches Öl erforderlich, wie in Kapitel 9, "Unterdruck her-
stellen und Anlage befüllen" auf Seite 11 angegeben.
1. Verschlüsse vom Kompressor abdrehen.
HINWEIS
Neue Kompressoren sind oft mit Stickstoff befüllt. Beim
Abdrehen der Verschlüsse kann Stickstoff austreten.
HINWEIS
Sicherstellen, dass das richtige Öl verwendet wird.
Das von Webasto mitgelieferte Öl muss dem vom Her-
steller des Kompressors vorgegebenen Öl entsprechen.
2. Den Kompressor entsprechend den Angaben des Kompres-
sorherstellers über die Saugöffnung mit Öl befüllen.
3. Die Riemenscheibe des Kompressors 5 Mal drehen, um das
Öl in den Zylindern zu verteilen.
4. Den Kompressor entsprechend den Angaben des Herstellers
montieren.
HINWEIS
Wird der Kompressor nicht sofort eingebaut, die Ver-
schlüsse wieder anbringen.
6248543A Frigo Top 24 RT-D _ RT-DG DE
Kältemittel
R134a
R452A
Tab. 5: Öltyp
Hinweise zur sicheren Verwendung
ü Das Öl muss frei von Staub und Metallteilen sein.
ü Öle nicht mischen.
ü Ölbehälter direkt nach der Verwendung wieder verschlie-
ßen. Das Öl nimmt leicht Feuchtigkeit auf. Der Feuchtig-
keitsgehalt des Öls sollte niemals 1.000 ppm überschreiten.
7 Anschließen der Schläuche
Die Schläuche sind im Standard-Lieferumfang nicht enthalten
und müssen separat bestellt werden.
1. Die Schläuche entsprechend Abb. 13 oder Abb. 14verlegen
und anschließen.
Eine detaillierte Anleitung zur Schlauchmontage finden Sie
in Kapitel 7.1, "Anleitung zur Schlauchmontage" auf Seite
7.
HINWEIS
Neue Verflüssiger und Verdampfer sind mit Stickstoff
befüllt. Zum Freisetzen des Stickstoffs müssen die Gas-
anschlusskappen entfernt werden.
7.1 Anleitung zur Schlauchmontage
Dieses Kapitel beschreibt das allgemeine Vorgehen zum Anbrin-
gen des Fittings am Schlauch.
7.1.1 Schlauch zuschneiden und O-Ringe
schmieren
Abb. 10 Fittings schmieren
1. Abmessungen von Fitting und Schlauch prüfen.
2. Schelle auf den Schlauch setzen.
3. O-Ring des Fittings schmieren. (Gleiches Schmiermittel wie
für das Tiefkühlsystem verwenden.)
GEFAHR
Fehlerhaft zugeschnittene Schlauchleitung.
Eine fehlerhaft zugeschnittene Schlauchleitung kann zu
Leckagen führen. Eine Kältemittelundichtigkeit kann
einen Brand auslösen.
u Vergewissern Sie sich, dass die Schlauchleitung im
rechten Winkel (90 Grad) zur Schlauchlänge zuge-
schnitten ist.
Anschließen der Schläuche | 7
