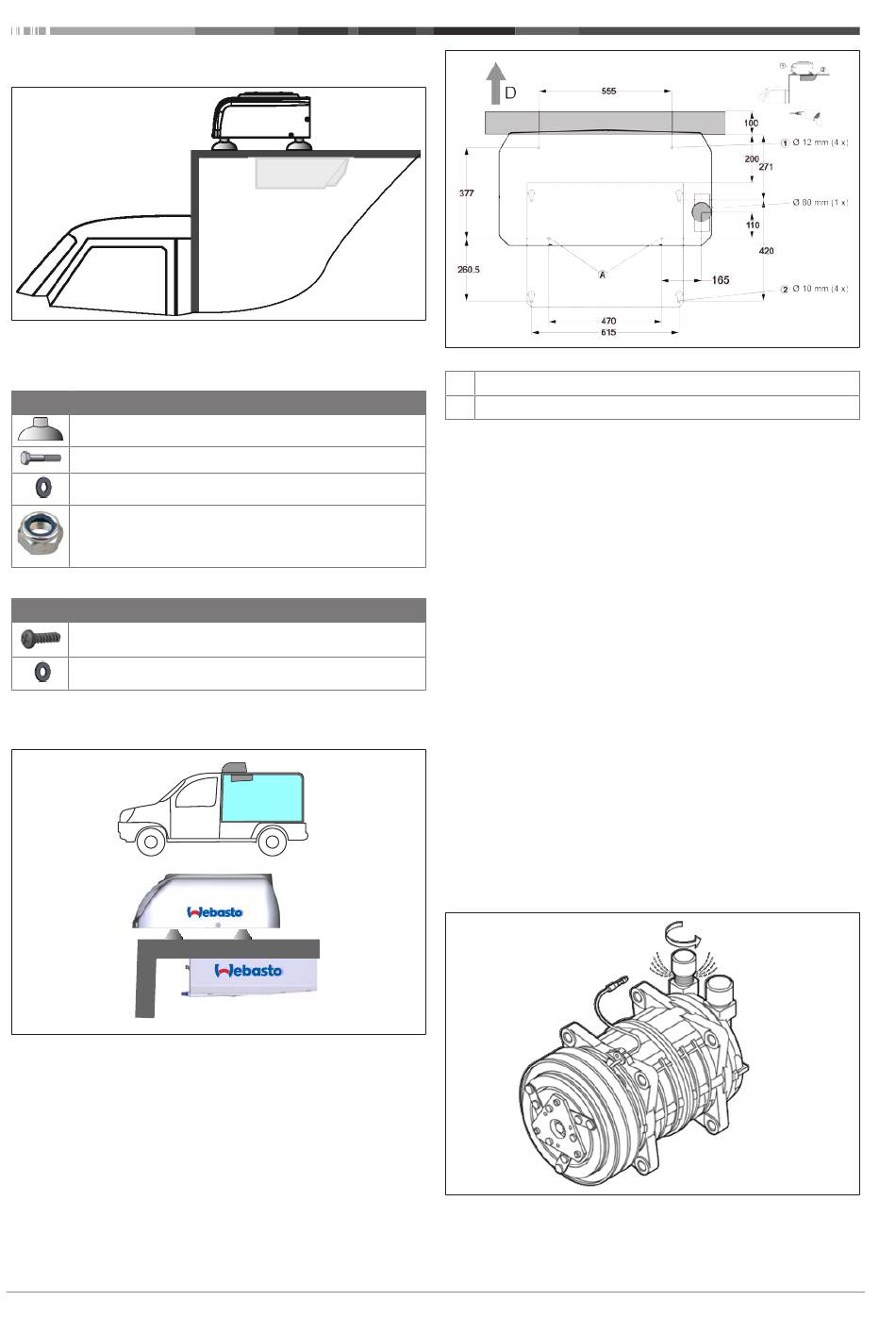

Webasto Frigo Top 24 RT-D Einbauanweisung Seite 6

6 | Kompressor einbauen
5.2 Erforderliche Teile
Abb. 4 Frigo Top 24 RT-D | RT-DG Dachmontage, Gummi-Aufsätze
1. Die 4 Gummi-Aufsätze zwischen Dach und Verflüssigerein-
heit einsetzen.
Beschreibung
Gummi-Aufsatz (4x)
Sechskantschraube M10x150 (4x)
Unterlegscheibe 12x30x2 (8x)
Mutter, selbstsichernd, M10 (4x)
Tab. 3: Verflüssigerteile
Beschreibung
Schraube 6x25 mm (5x)
Unterlegscheibe 6x18x2 INOX A2 DIN9021 (5x)
Tab. 4: Verdampferteile
5.3 Einbau bei Dachmontage
Abb. 5
1. Den Einbauort für den Verflüssiger und den Verdampfer
auswählen.
6 / 19
Abb. 6
A Gemeinsame Befestigungspunkte
D Fahrtrichtung, Draufsicht
2. Bohrungen entsprechend Abb. 6 anbringen.
3. Den Verdampfer mithilfe von 4 Schrauben (6 x 25 INOX)
und Unterlegscheiben (Ø6 x Ø18 x 2 INOX) montieren.
4. Die Kondensatablaufanschlüsse mit angebrachter OR-Dich-
tung am elektrischen Gebläse montieren.
5. Das elektrische Gebläse mit 8 Schrauben (M6 x 20
3,2 Nm MAX) am Verdampfer montieren.
6. Den Stecker für das elektrische Gebläse anschließen.
7. Den Ablauf fertigstellen: die Kondensatablaufleitung und
das T-Stück für den Kondensatablaufanschluss montieren.
– Noch nicht die Seitenabdeckungen anbringen.
8. Den Verdampfer mithilfe von 4 Gummizapfen, 4 Schrauben
(M10 x 150), 8 Unterlegscheiben (12 x 30 x 2) und 4 selbst-
sichernden Muttern (M10) montieren.
9. Die untere Abdeckung des Verflüssigers mit 4 Schrauben
(M6 x 20 3,2 Nm MAX) unter dem Verflüssiger montieren.
Noch nicht die obere Abdeckung anbringen.
6 Kompressor einbauen
Der motorangetriebene Kompressor und dessen Gasschlauchan-
schlüsse müssen separat zugekauft werden.
6.1 Kompressor mit Öl befüllen
Abb. 7 Stickstoff kann entweichen
