8 | Einbau des Kabelbaums

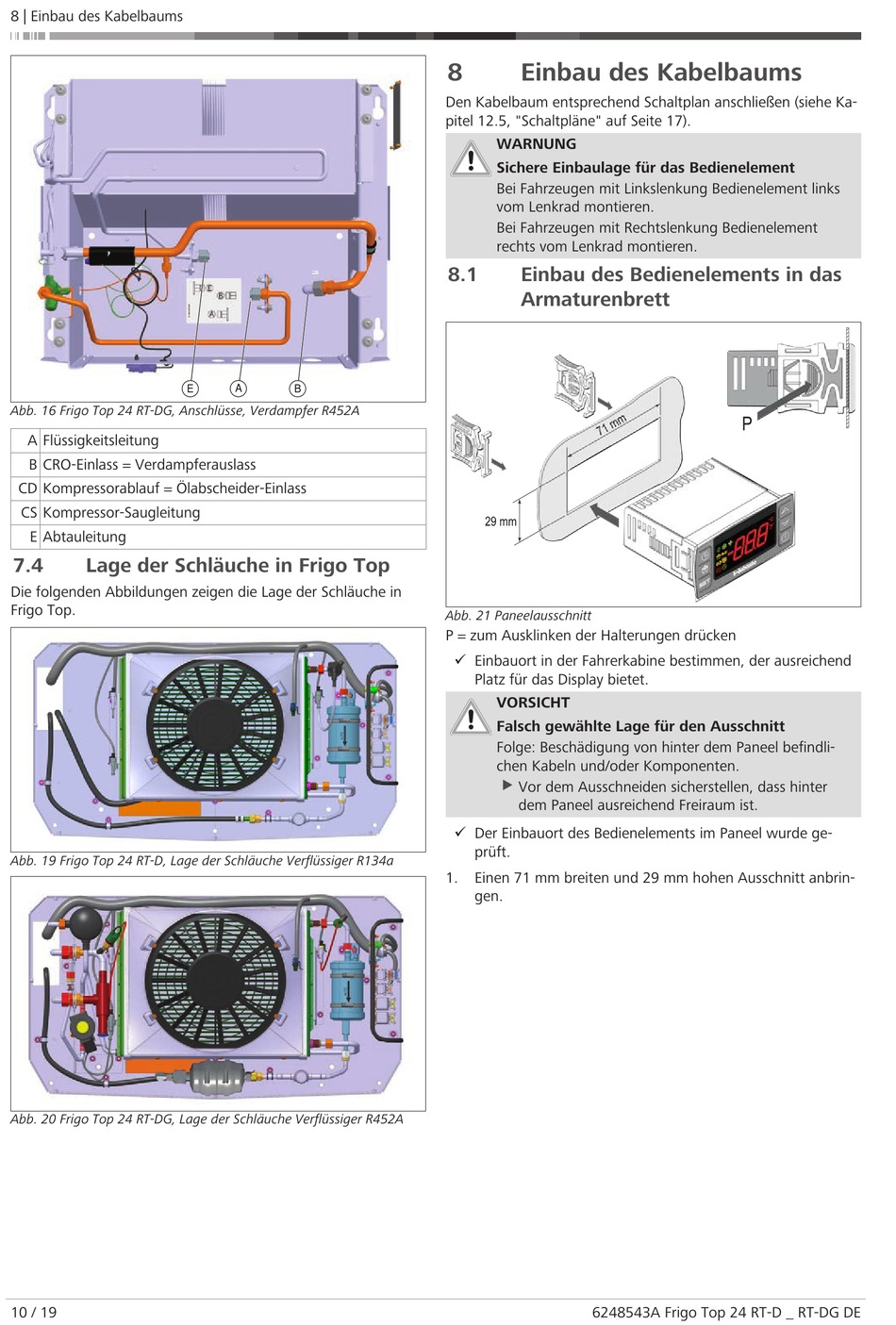

Abb. 16 Frigo Top 24 RT-DG, Anschlüsse, Verdampfer R452A
A Flüssigkeitsleitung
B CRO-Einlass = Verdampferauslass
CD Kompressorablauf = Ölabscheider-Einlass
CS Kompressor-Saugleitung
E Abtauleitung
7.4 Lage der Schläuche in Frigo Top
Die folgenden Abbildungen zeigen die Lage der Schläuche in
Frigo Top.
Abb. 19 Frigo Top 24 RT-D, Lage der Schläuche Verflüssiger R134a
Abb. 20 Frigo Top 24 RT-DG, Lage der Schläuche Verflüssiger R452A
10 / 19
E A B
8 Einbau des Kabelbaums
Den Kabelbaum entsprechend Schaltplan anschließen (siehe Ka-
pitel 12.5, "Schaltpläne" auf Seite 17).
WARNUNG
Sichere Einbaulage für das Bedienelement
Bei Fahrzeugen mit Linkslenkung Bedienelement links
vom Lenkrad montieren.
Bei Fahrzeugen mit Rechtslenkung Bedienelement
rechts vom Lenkrad montieren.
8.1 Einbau des Bedienelements in das
Armaturenbrett
Abb. 21 Paneelausschnitt
P = zum Ausklinken der Halterungen drücken
ü Einbauort in der Fahrerkabine bestimmen, der ausreichend
Platz für das Display bietet.
VORSICHT
Falsch gewählte Lage für den Ausschnitt
Folge: Beschädigung von hinter dem Paneel befindli-
chen Kabeln und/oder Komponenten.
u Vor dem Ausschneiden sicherstellen, dass hinter
dem Paneel ausreichend Freiraum ist.
ü Der Einbauort des Bedienelements im Paneel wurde ge-
prüft.
1. Einen 71 mm breiten und 29 mm hohen Ausschnitt anbrin-
gen.
6248543A Frigo Top 24 RT-D _ RT-DG DE
