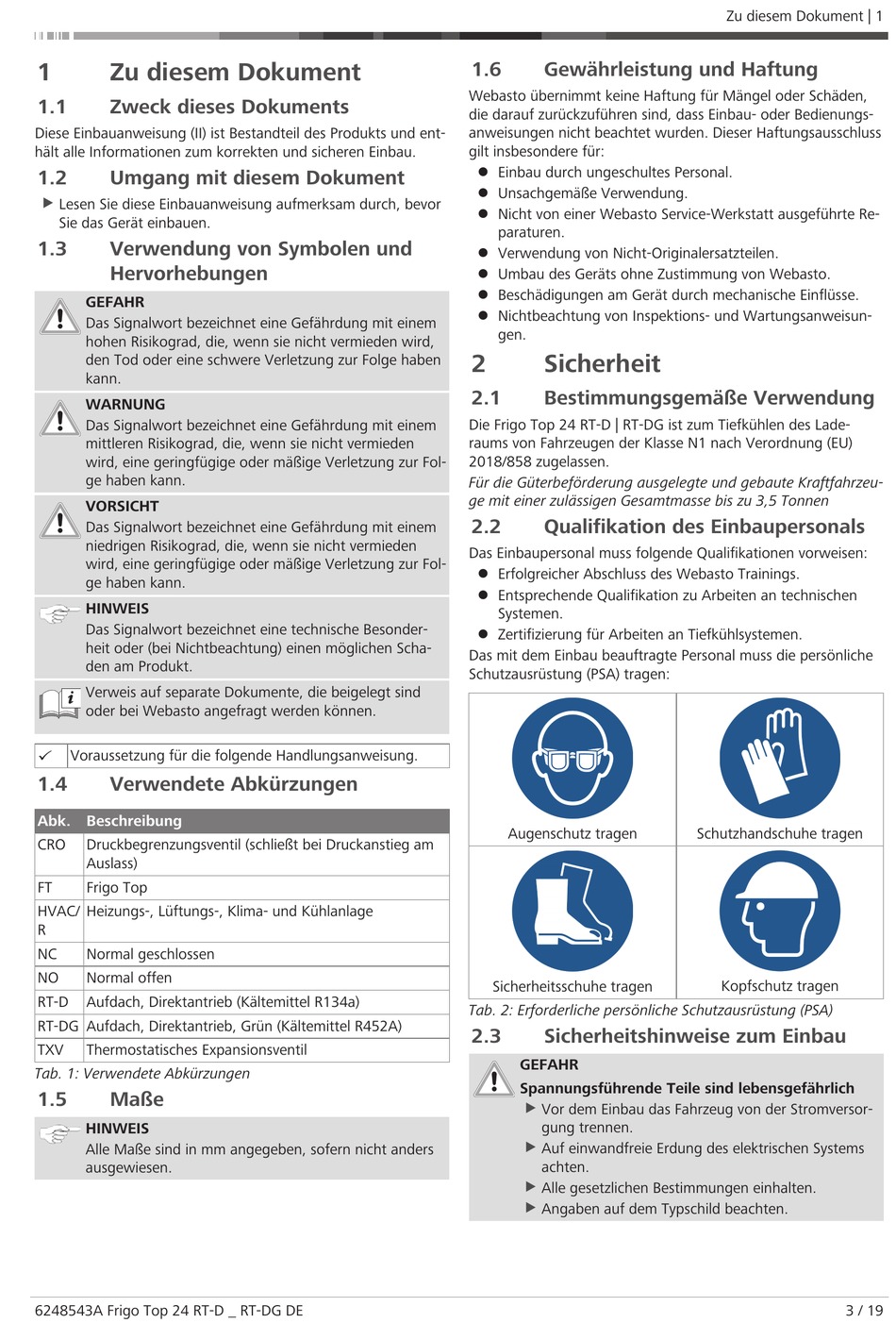

Webasto Frigo Top 24 RT-D Einbauanweisung Seite 3

1 Zu diesem Dokument
1.1 Zweck dieses Dokuments
Diese Einbauanweisung (II) ist Bestandteil des Produkts und ent-
hält alle Informationen zum korrekten und sicheren Einbau.
1.2 Umgang mit diesem Dokument
u
Lesen Sie diese Einbauanweisung aufmerksam durch, bevor
Sie das Gerät einbauen.
1.3 Verwendung von Symbolen und
Hervorhebungen
GEFAHR
Das Signalwort bezeichnet eine Gefährdung mit einem
hohen Risikograd, die, wenn sie nicht vermieden wird,
den Tod oder eine schwere Verletzung zur Folge haben
kann.
WARNUNG
Das Signalwort bezeichnet eine Gefährdung mit einem
mittleren Risikograd, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige Verletzung zur Fol-
ge haben kann.
VORSICHT
Das Signalwort bezeichnet eine Gefährdung mit einem
niedrigen Risikograd, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige Verletzung zur Fol-
ge haben kann.
HINWEIS
Das Signalwort bezeichnet eine technische Besonder-
heit oder (bei Nichtbeachtung) einen möglichen Scha-
den am Produkt.
Verweis auf separate Dokumente, die beigelegt sind
oder bei Webasto angefragt werden können.
Voraussetzung für die folgende Handlungsanweisung.
1.4 Verwendete Abkürzungen
Abk. Beschreibung
CRO Druckbegrenzungsventil (schließt bei Druckanstieg am
Auslass)
FT Frigo Top
HVAC/ Heizungs-, Lüftungs-, Klima- und Kühlanlage
R
NC Normal geschlossen
NO Normal offen
RT-D Aufdach, Direktantrieb (Kältemittel R134a)
RT-DG Aufdach, Direktantrieb, Grün (Kältemittel R452A)
TXV Thermostatisches Expansionsventil
Tab. 1: Verwendete Abkürzungen
1.5 Maße
HINWEIS
Alle Maße sind in mm angegeben, sofern nicht anders
ausgewiesen.
6248543A Frigo Top 24 RT-D _ RT-DG DE
1.6 Gewährleistung und Haftung
Webasto übernimmt keine Haftung für Mängel oder Schäden,
die ​ d arauf zurückzuführen sind, dass Einbau- oder Bedienungs-
anweisungen nicht beachtet wurden. Dieser Haftungsausschluss
gilt insbesondere für:
l Einbau durch ungeschultes Personal.
l Unsachgemäße Verwendung.
l Nicht von einer Webasto Service-Werkstatt ausgeführte Re-
paraturen.
l Verwendung von Nicht-Originalersatzteilen.
l Umbau des Geräts ohne Zustimmung von Webasto.
l Beschädigungen am Gerät durch mechanische Einflüsse.
l Nichtbeachtung von Inspektions- und Wartungsanweisun-
gen.
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Frigo Top 24 RT-D | RT-DG ist zum Tiefkühlen des Lade-
raums von Fahrzeugen der Klasse N1 nach Verordnung (EU)
2018/858 zugelassen.
Für die Güterbeförderung ausgelegte und gebaute Kraftfahrzeu-
ge mit einer zulässigen Gesamtmasse bis zu 3,5 Tonnen
2.2 Qualifikation des Einbaupersonals
Das Einbaupersonal muss folgende Qualifikationen vorweisen:
l Erfolgreicher Abschluss des Webasto Trainings.
l Entsprechende Qualifikation zu Arbeiten an technischen
Systemen.
l Zertifizierung für Arbeiten an Tiefkühlsystemen.
Das mit dem Einbau beauftragte Personal muss die persönliche
Schutzausrüstung (PSA) tragen:
Augenschutz tragen
Sicherheitsschuhe tragen
Tab. 2: Erforderliche persönliche Schutzausrüstung (PSA)
2.3 Sicherheitshinweise zum Einbau
GEFAHR
Spannungsführende Teile sind lebensgefährlich
u Vor dem Einbau das Fahrzeug von der Stromversor-
gung trennen.
u Auf einwandfreie Erdung des elektrischen Systems
achten.
u
Alle gesetzlichen Bestimmungen einhalten.
u
Angaben auf dem Typschild beachten.
Zu diesem Dokument | 1
Schutzhandschuhe tragen
Kopfschutz tragen
3 / 19
