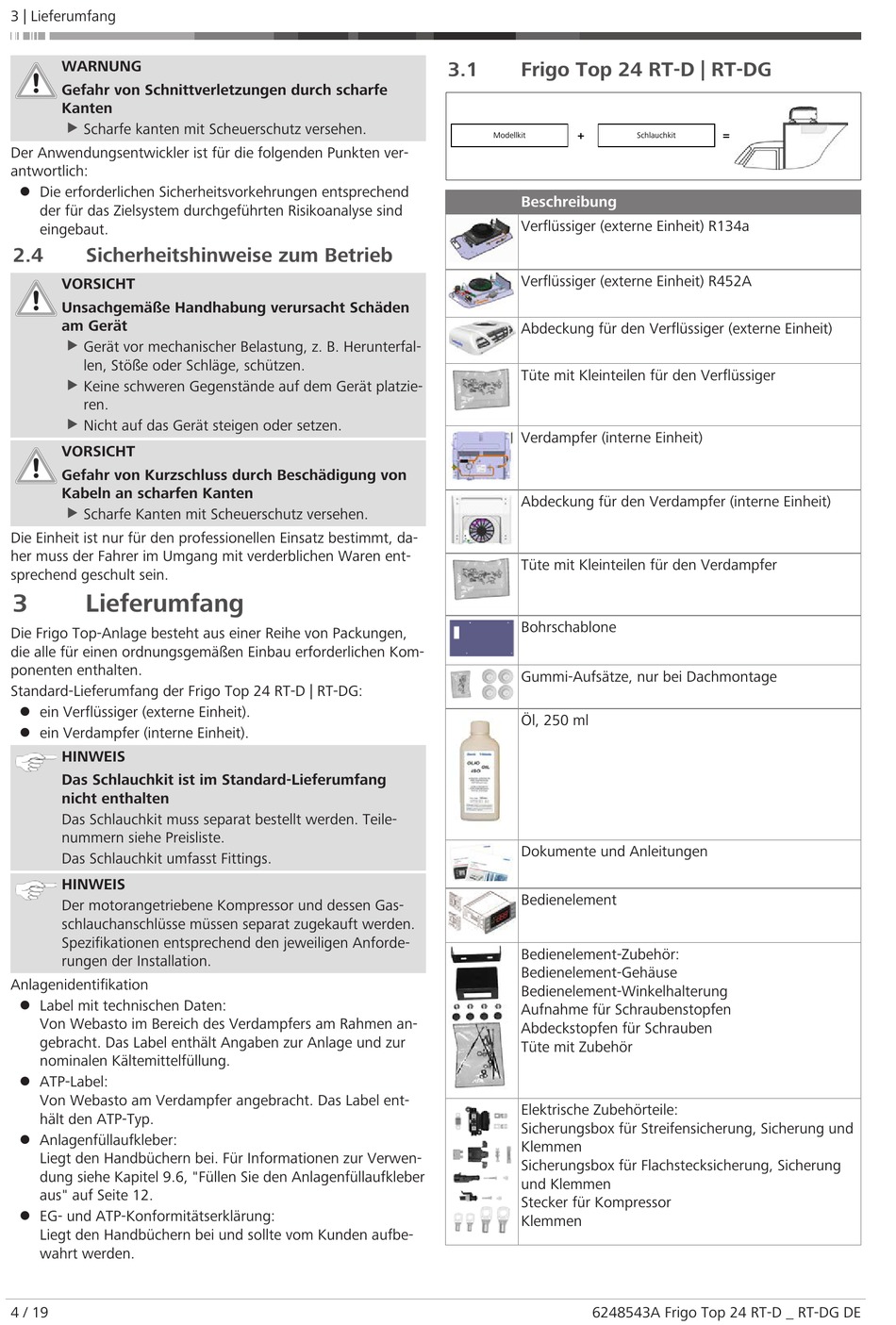

Webasto Frigo Top 24 RT-D Einbauanweisung Seite 4

3 | Lieferumfang
WARNUNG
Gefahr von Schnittverletzungen durch scharfe
Kanten
u
Scharfe kanten mit Scheuerschutz versehen.
Der Anwendungsentwickler ist für die folgenden Punkten ver-
antwortlich:
l Die erforderlichen Sicherheitsvorkehrungen entsprechend
der für das Zielsystem durchgeführten Risikoanalyse sind
eingebaut.
2.4 Sicherheitshinweise zum Betrieb
VORSICHT
Unsachgemäße Handhabung verursacht Schäden
am Gerät
u Gerät vor mechanischer Belastung, z. B. Herunterfal-
len, Stöße oder Schläge, schützen.
u
Keine schweren Gegenstände auf dem Gerät platzie-
ren.
u
Nicht auf das Gerät steigen oder setzen.
VORSICHT
Gefahr von Kurzschluss durch Beschädigung von
Kabeln an scharfen Kanten
u Scharfe Kanten mit Scheuerschutz versehen.
Die Einheit ist nur für den professionellen Einsatz bestimmt, da-
her muss der Fahrer im Umgang mit verderblichen Waren ent-
sprechend geschult sein.
3 Lieferumfang
Die Frigo Top-Anlage besteht aus einer Reihe von Packungen,
die alle für einen ordnungsgemäßen Einbau erforderlichen Kom-
ponenten enthalten.
Standard-Lieferumfang der Frigo Top 24 RT-D | RT-DG:
l ein Verflüssiger (externe Einheit).
l ein Verdampfer (interne Einheit).
HINWEIS
Das Schlauchkit ist im Standard-Lieferumfang
nicht enthalten
Das Schlauchkit muss separat bestellt werden. Teile-
nummern siehe Preisliste.
Das Schlauchkit umfasst Fittings.
HINWEIS
Der motorangetriebene Kompressor und dessen Gas-
schlauchanschlüsse müssen separat zugekauft werden.
Spezifikationen entsprechend den jeweiligen Anforde-
rungen der Installation.
Anlagenidentifikation
l Label mit technischen Daten:
Von Webasto im Bereich des Verdampfers am Rahmen an-
gebracht. Das Label enthält Angaben zur Anlage und zur
nominalen Kältemittelfüllung.
l ATP-Label:
Von Webasto am Verdampfer angebracht. Das Label ent-
hält den ATP-Typ.
l Anlagenfüllaufkleber:
Liegt den Handbüchern bei. Für Informationen zur Verwen-
dung siehe Kapitel 9.6, "Füllen Sie den Anlagenfüllaufkleber
aus" auf Seite 12.
l EG- und ATP-Konformitätserklärung:
Liegt den Handbüchern bei und sollte vom Kunden aufbe-
wahrt werden.
4 / 19
3.1 Frigo Top 24 RT-D | RT-DG
+
Modellkit
Beschreibung
Verflüssiger (externe Einheit) R134a
Verflüssiger (externe Einheit) R452A
Abdeckung für den Verflüssiger (externe Einheit)
Tüte mit Kleinteilen für den Verflüssiger
Verdampfer (interne Einheit)
Abdeckung für den Verdampfer (interne Einheit)
Tüte mit Kleinteilen für den Verdampfer
Bohrschablone
Gummi-Aufsätze, nur bei Dachmontage
Öl, 250 ml
Dokumente und Anleitungen
Bedienelement
Bedienelement-Zubehör:
Bedienelement-Gehäuse
Bedienelement-Winkelhalterung
Aufnahme für Schraubenstopfen
Abdeckstopfen für Schrauben
Tüte mit Zubehör
Elektrische Zubehörteile:
Sicherungsbox für Streifensicherung, Sicherung und
Klemmen
Sicherungsbox für Flachstecksicherung, Sicherung
und Klemmen
Stecker für Kompressor
Klemmen
6248543A Frigo Top 24 RT-D _ RT-DG DE
=
Schlauchkit
