Webasto Frigo Top 24 RT-D Einbauanweisung Seite 8

7 | Anschließen der Schläuche
7.1.2 Fitting einsetzen

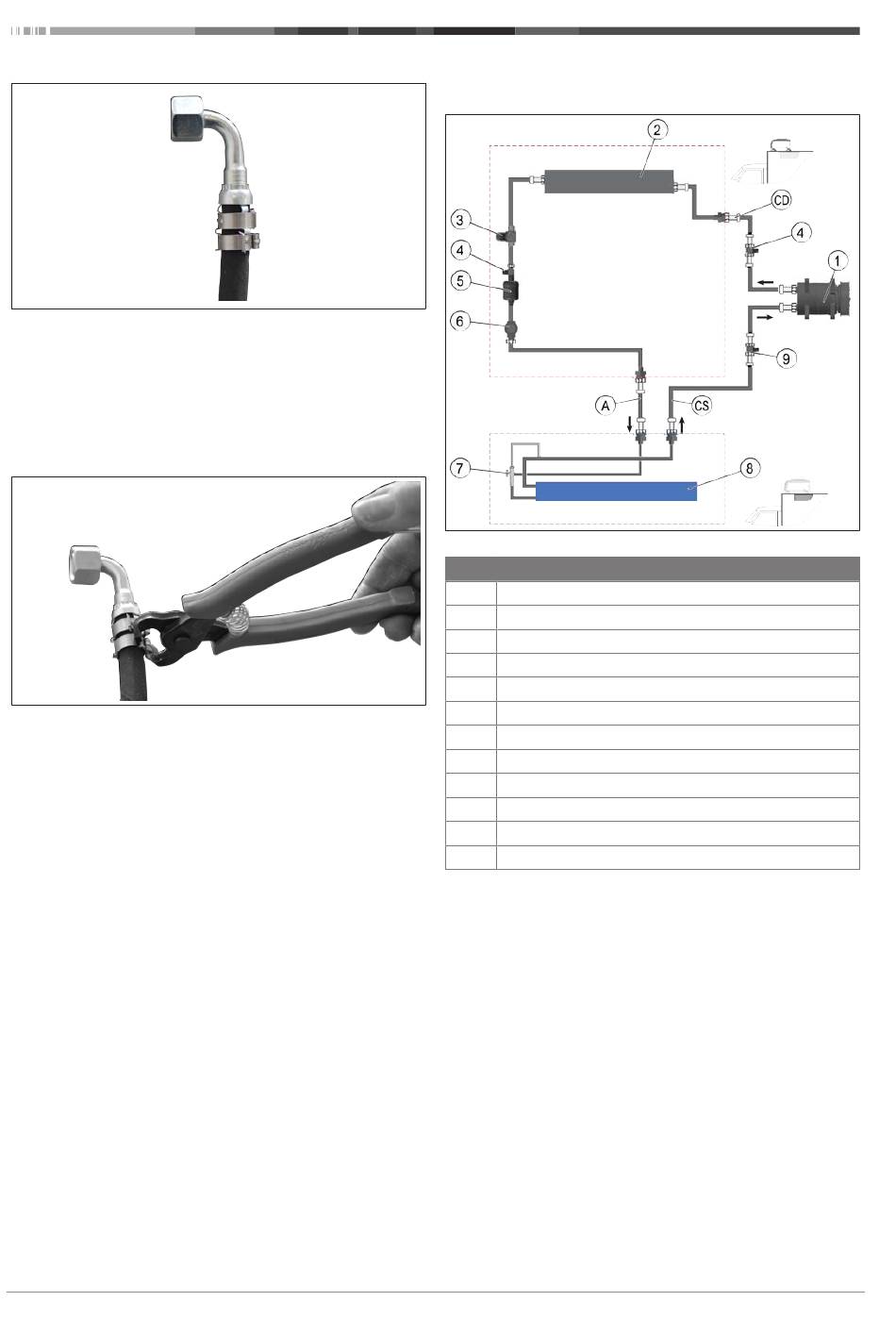

Abb. 11 Fittings einsetzen
Fitting mit eingesetztem Schlauch:
1. Darauf achten, dass der Verschluss der Schelle am Schlau-
chende sitzt.
2. Fitting in den Schlauch einsetzen.
3. Fitting ausrichten.
7.1.3 Die Klemmschelle festziehen
Abb. 12 Schellen festziehen
1. Vergewissern Sie sich dass Fitting und Schelle korrekt posi-
tioniert sind.
2. Die 2 Klemmschellen mit der entsprechenden Zange ver-
schließen.
8 / 19
7.2 Schaltbilder
7.2.1 Frigo Top 24 RT-D R134a
Abb. 13 Diagram Frigo Top 24 RT-D R134a
Ref. Beschreibung
1 Kompressor
2 Verflüssiger
3 Hoch- und Niederdruckschalter
4 Hochdruck-Serviceport (2x)
5 Flüssigkeitssammler & Filtertrockner / Füllpunkt
6 Schauglas
7 Thermostatisches Expansionsventil (TXV)
8 Verdampfer
9 Niederdruck-Serviceport
A Flüssigkeitsleitung
CS Kompressor-Saugleitung
CD Kompressorablauf
6248543A Frigo Top 24 RT-D _ RT-DG DE
