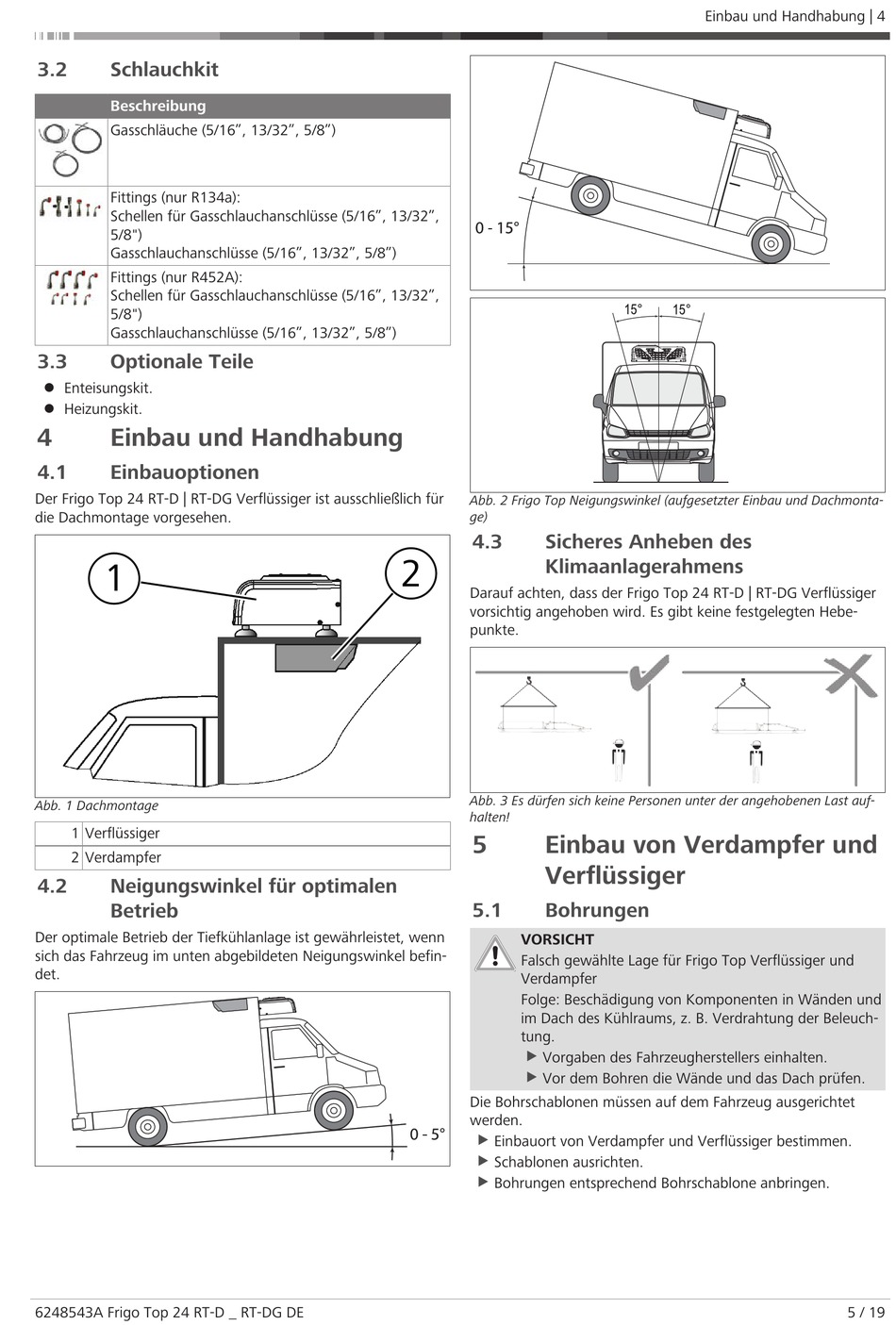

Schlauchkit; Optionale Teile; Einbau Und Handhabung; Einbauoptionen - Webasto Frigo Top 24 Rt-D Einbauanweisung

3.2

Schlauchkit

Beschreibung
Gasschläuche (5/16", 13/32", 5/8")
Fittings (nur R134a):
Schellen für Gasschlauchanschlüsse (5/16", 13/32",
5/8")
Gasschlauchanschlüsse (5/16", 13/32", 5/8")
Fittings (nur R452A):
Schellen für Gasschlauchanschlüsse (5/16", 13/32",
5/8")
Gasschlauchanschlüsse (5/16", 13/32", 5/8")
3.3

Optionale Teile

l Enteisungskit.
l Heizungskit.
4

Einbau und Handhabung

4.1

Einbauoptionen

Der Frigo Top 24 RT-D | RT-DG Verflüssiger ist ausschließlich für
die Dachmontage vorgesehen.
1
Abb. 1 Dachmontage
1 Verflüssiger
2 Verdampfer
4.2 Neigungswinkel für optimalen
Betrieb
Der optimale Betrieb der Tiefkühlanlage ist gewährleistet, wenn
sich das Fahrzeug im unten abgebildeten Neigungswinkel befin-
det.
6248543A Frigo Top 24 RT-D _ RT-DG DE
Abb. 2 Frigo Top Neigungswinkel (aufgesetzter Einbau und Dachmonta-
ge)
4.3 Sicheres Anheben des
2 Klimaanlagerahmens
Darauf achten, dass der Frigo Top 24 RT-D | RT-DG Verflüssiger
vorsichtig angehoben wird. Es gibt keine festgelegten Hebe-
punkte.
Abb. 3 Es dürfen sich keine Personen unter der angehobenen Last auf-
halten!
5 Einbau von Verdampfer und
Verflüssiger
5.1

Bohrungen

VORSICHT
Falsch gewählte Lage für Frigo Top Verflüssiger und
Verdampfer
Folge: Beschädigung von Komponenten in Wänden und
im Dach des Kühlraums, z. B. Verdrahtung der Beleuch-
tung.
u Vorgaben des Fahrzeugherstellers einhalten.
u Vor dem Bohren die Wände und das Dach prüfen.
Die Bohrschablonen müssen auf dem Fahrzeug ausgerichtet
werden.
u
Einbauort von Verdampfer und Verflüssiger bestimmen.
u
Schablonen ausrichten.
u Bohrungen entsprechend Bohrschablone anbringen.
