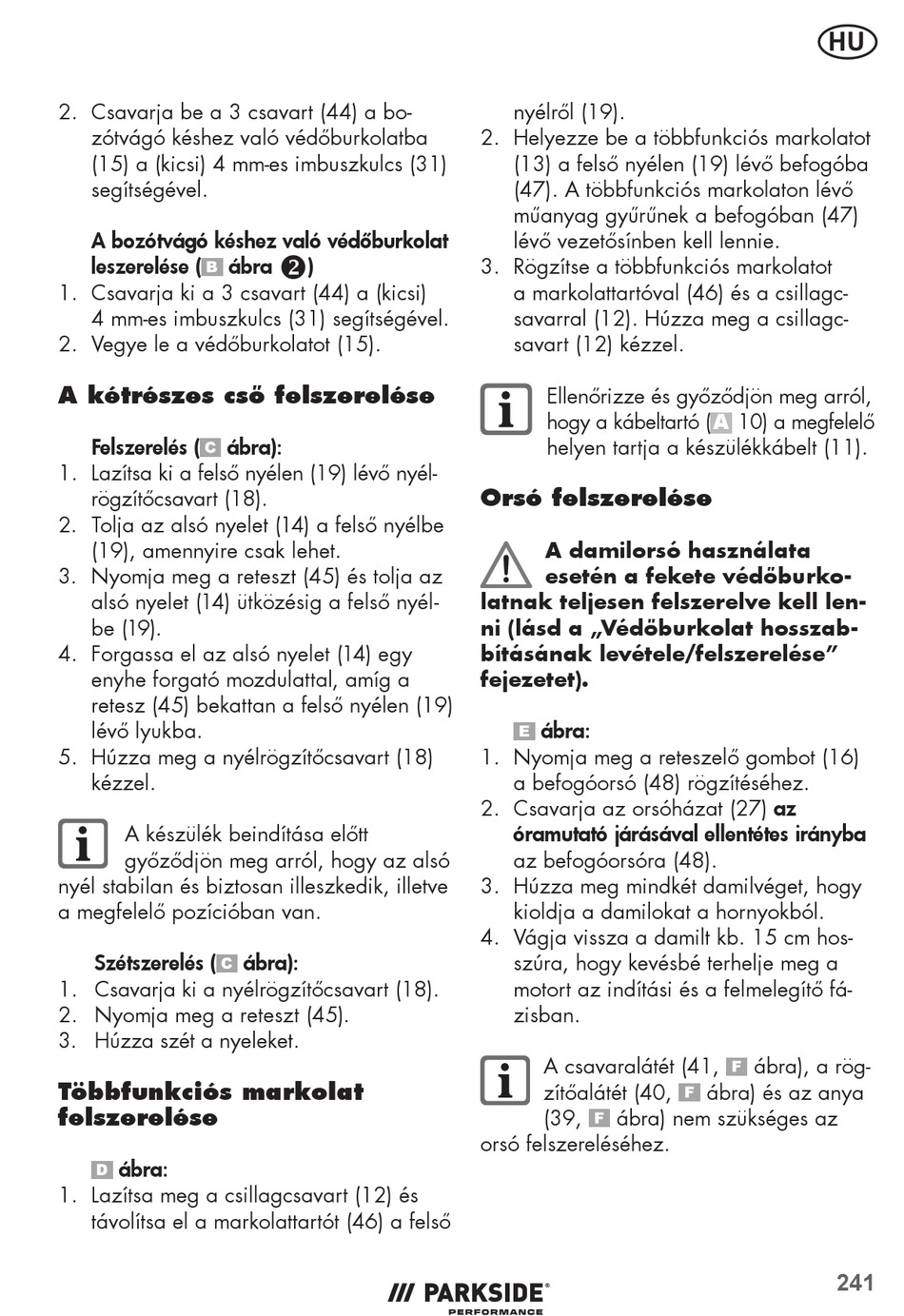

2. Csavarja be a 3 csavart (44) a bo-
zótvágó késhez való védőburkolatba
(15) a (kicsi) 4 mm-es imbuszkulcs (31)
segítségével.
A bozótvágó késhez való védőburkolat
leszerelése (
1. Csavarja ki a 3 csavart (44) a (kicsi)
4 mm-es imbuszkulcs (31) segítségével.
2. Vegye le a védőburkolatot (15).
A kétrészes cső felszerelése
Felszerelés (
ábra):
1. Lazítsa ki a felső nyélen (19) lévő nyél-
rögzítőcsavart (18).
2. Tolja az alsó nyelet (14) a felső nyélbe
(19), amennyire csak lehet.
3. Nyomja meg a reteszt (45) és tolja az
alsó nyelet (14) ütközésig a felső nyél-
be (19).
4. Forgassa el az alsó nyelet (14) egy
enyhe forgató mozdulattal, amíg a
retesz (45) bekattan a felső nyélen (19)
lévő lyukba.
5. Húzza meg a nyélrögzítőcsavart (18)
kézzel.
A készülék beindítása előtt
győződjön meg arról, hogy az alsó
nyél stabilan és biztosan illeszkedik, illetve
a megfelelő pozícióban van.
Szétszerelés (
1. Csavarja ki a nyélrögzítőcsavart (18).
2. Nyomja meg a reteszt (45).
3. Húzza szét a nyeleket.
Többfunkciós markolat
felszerelése
ábra:
1. Lazítsa meg a csillagcsavart (12) és
távolítsa el a markolattartót (46) a felső
ábra
)
ábra):
nyélről (19).
2. Helyezze be a többfunkciós markolatot
(13) a felső nyélen (19) lévő befogóba
(47). A többfunkciós markolaton lévő
műanyag gyűrűnek a befogóban (47)
lévő vezetősínben kell lennie.
3. Rögzítse a többfunkciós markolatot
a markolattartóval (46) és a csillagc-
savarral (12). Húzza meg a csillagc-
savart (12) kézzel.
Ellenőrizze és győződjön meg arról,
hogy a kábeltartó (
helyen tartja a készülékkábelt (11).
Orsó felszerelése
A damilorsó használata
esetén a fekete védőburko-
latnak teljesen felszerelve kell len-
ni (lásd a „Védőburkolat hosszab-
bításának levétele/felszerelése"
fejezetet).
ábra:
1. Nyomja meg a reteszelő gombot (16)
a befogóorsó (48) rögzítéséhez.
2. Csavarja az orsóházat (27) az
óramutató járásával ellentétes irányba
az befogóorsóra (48).
3. Húzza meg mindkét damilvéget, hogy
kioldja a damilokat a hornyokból.
4. Vágja vissza a damilt kb. 15 cm hos-
szúra, hogy kevésbé terhelje meg a
motort az indítási és a felmelegítő fá-
zisban.
A csavaralátét (41,
zítőalátét (40,
(39,
ábra) nem szükséges az
orsó felszereléséhez.
HU
10) a megfelelő
A
ábra), a rög-
ábra) és az anya
241
