2 Hinweise zur
Dokumentation
Beachten Sie unbedingt alle Betriebs-
▶
anleitungen, die Komponenten der An-
lage beiliegen.
Bewahren Sie diese Anleitung sowie
▶
alle mitgeltenden Unterlagen zur weite-
ren Verwendung auf.
Diese Anleitung gilt ausschließlich für fol-
gende Produkte:
Produkt - Artikelnummer
VC 10CS/1-5 (N-DE)
VC 15CS/1-5 (N-DE)
VC 15CS/1-7 (N-DE)
VC 20CS/1-5 (N-DE)
VC 20CS/1-7 (N-DE)
VC 25CS/1-5 (N-DE)
VC 25CS/1-7 (N-DE)
VC 30CS/1-5 (N-DE)
VC 30CS/1-7 (N-DE)
VCW 20/26CS/1-5 (N-DE)
VCW 25/32CS/1-5 (N-DE)
VCW 25/36CF/1-7 (N-DE)
3 Produktbeschreibung

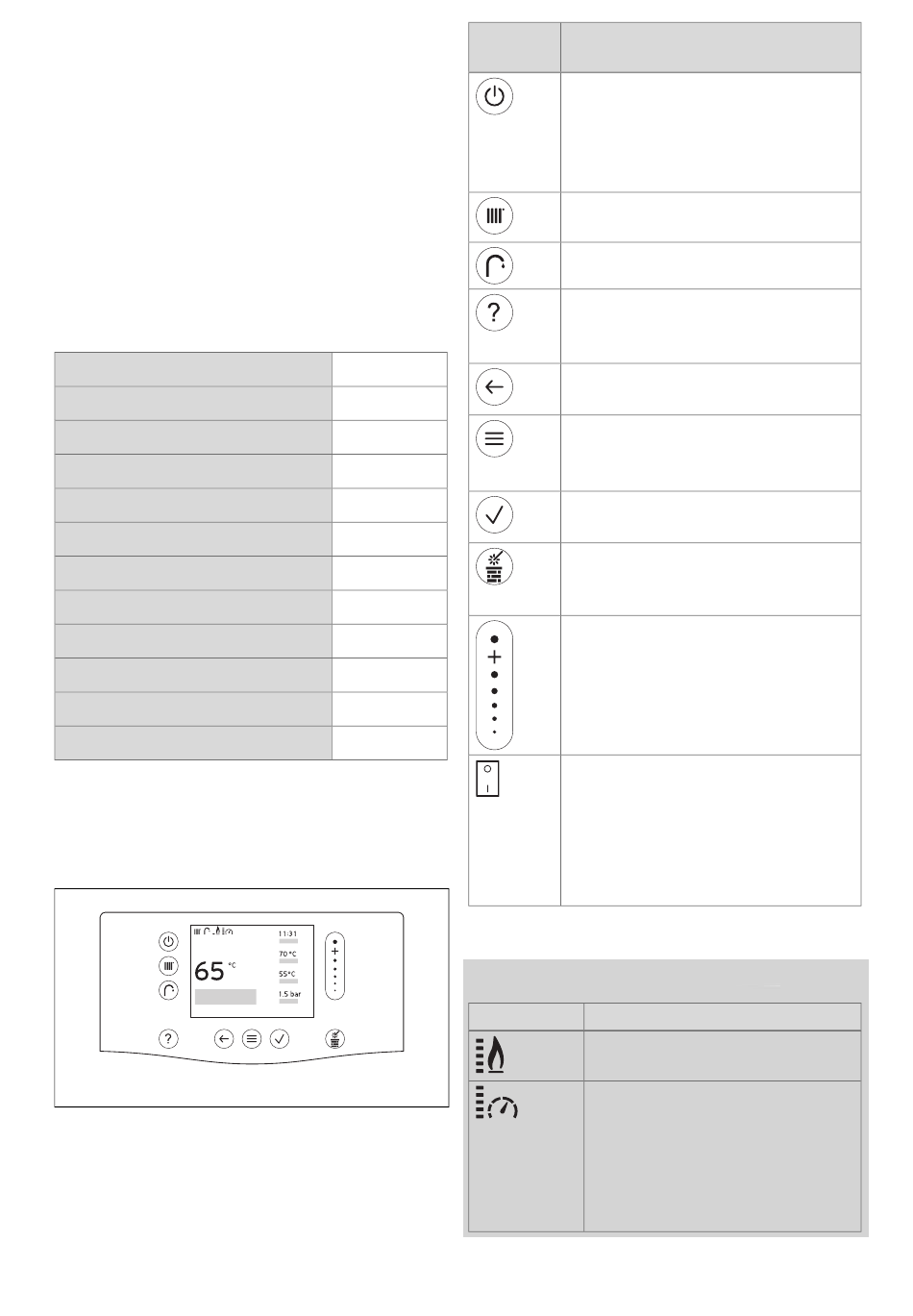

3.1 Display und Bedienelemente
6
Bedien-
element
0010022005
0010022006
0010039092
0010022007
0010039093
0010022008
0010039094
0010022009
0010022052
0010022010
0010022011
0010022004
3.2 Angezeigte Symbole
Gültigkeit: Produkt ohne Reglermodul
Symbol
Funktion
– Standby-Betrieb aktivie-
ren/deaktivieren: weniger als 3
Sekunden drücken
– Entstörtaste: länger als 3 Se-
kunden drücken für Neustart
Vorlauftemperatur bzw.
Wunschtemperatur einstellen
Warmwassertemperatur einstellen
– Hilfe aufrufen
– Zeitprogrammassistent aufrufen
(Reglermodul erforderlich)
– Eine Ebene zurück gehen
– Eingabe abbrechen
– Menü aufrufen
– Zurück zum Hauptmenü
– Grundanzeige aufrufen
– Auswahl/Änderung bestätigen
– Einstellwert speichern
Schornsteinfegermodus aufrufen
(Durchführung der Verbrennungs-
analyse)
– Durch Menüstruktur navigieren
– Einstellwert verringern oder
erhöhen
– Zu einzelnen Zahlen und Buch-
staben navigieren
Gerätehauptschalter
– Befindet sich auf der rechten
Seite unterhalb des Produkts.
– Schaltet das Produkt span-
nungsfrei, die Frostschutzfunk-
tion wird deaktiviert.
Bedeutung
Aktueller Brenner-Modulations-
grad (Anzeige in 5 Stufen).
Aktueller Anlagendruck (An-
zeige in 5 Stufen):
– Permanent an: Fülldruck im
zulässigen Bereich
– Blinkt: Fülldruck außerhalb
des zulässigen Bereichs
Betriebsanleitung 0020279443_06
