MONTAGEANLEITUNG

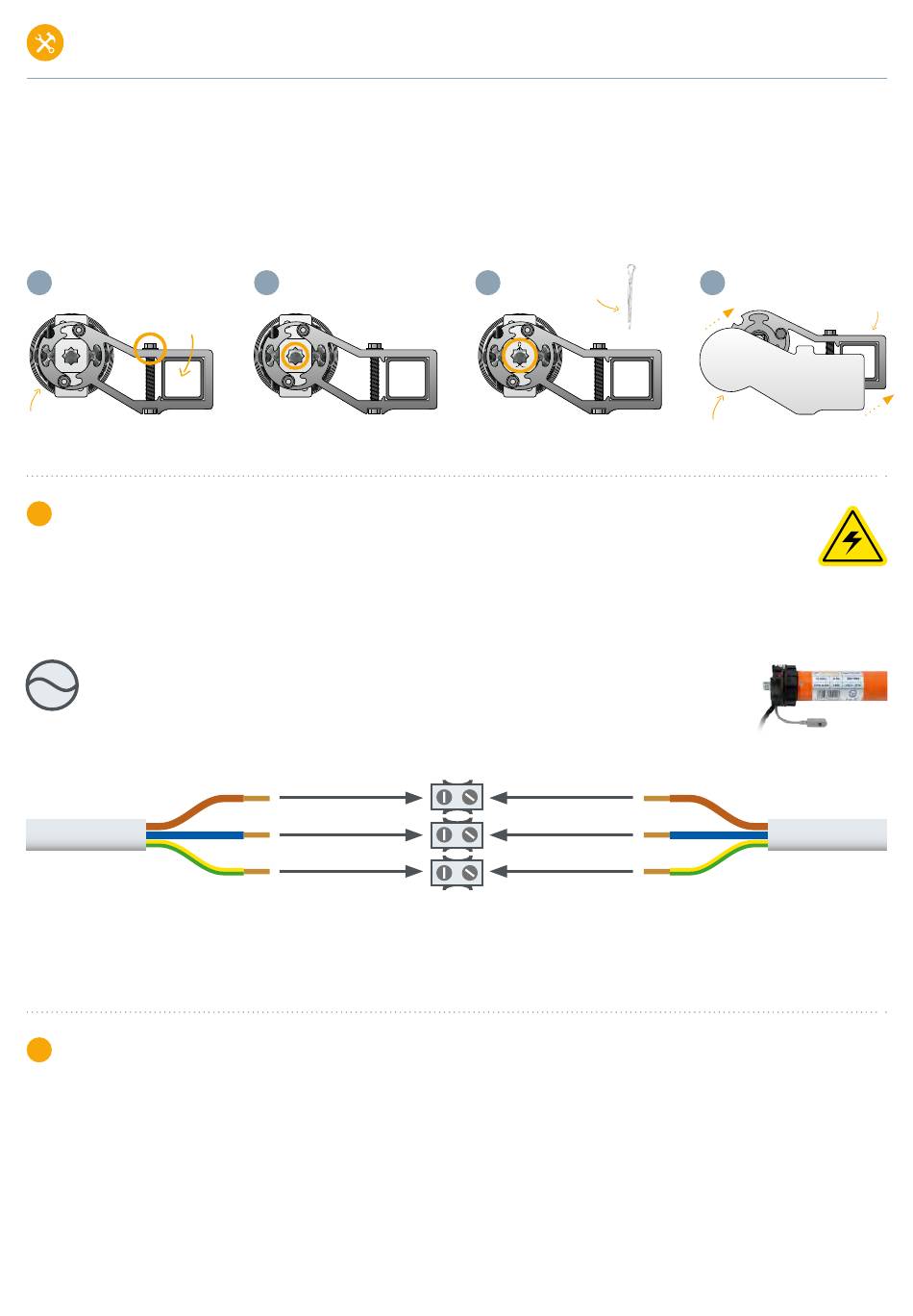

Das Seitenlager mit Universallager auf das Tragrohr schieben & befestigen.
•
Darauf achten, dass der Motor-Vierkantzapfen ordentlich in das Universallager eingerastet ist
•
Den Motor-Vierkantzapfen mit dem mitgelieferten Sicherungssplint sichern .
•
Blende an das Seitenlager anbringen .
•
Markise montieren & Sicherungen lösen.
•
3.9
Tragrohr
Seitenlager &
Universallager
Anschluss Funk-Markisenmotor:
4
Markisenmotor und Schalter an das Stromnetz anschließen.
•
Der elektrische Anschluss von Markisenmotor und Steuerung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
•
Sollte der Antrieb nach erfolgter Montage in die entgegengesetzte Richtung laufen, so muss die Drehrichtung des Funkmotors
•
über den Funk-Sender geändert werden (S. 16).
Netz
230 V / 50 Hz
1) braun / schwarz = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
Programmierung Funk-Sender:
5
Funk-Sender an Rohrmotor einlernen. Siehe Programmierung Funk-Sender
•
Bei verkehrter Drehrichtung bitte die Drehrichtung mir der P1-Taste am Motorkopf ändern
•
>
Abb. 3.12
3.10
1 (L1)
2 (N)
3 (PE)
>
Abb. 3.9
>
Abb. 3.10
>
Abb. 3.11
3.11
Sicherungssplint
>
Einlernen des Handsenders auf 3T-Funkmotor Typ RX (Seite 18).
>
Drehrichtung des Funk-Motors ändern (Seite 18).
3.12
Blende
Funk-Markisenmotor
1 (L1)
2 (N)
3 (PE)
1) braun = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
3T-MOTORS Funk-Rohrmotoren | Montageanleitung Markisenmotor
Seitenlager
230 V / 50 Hz
