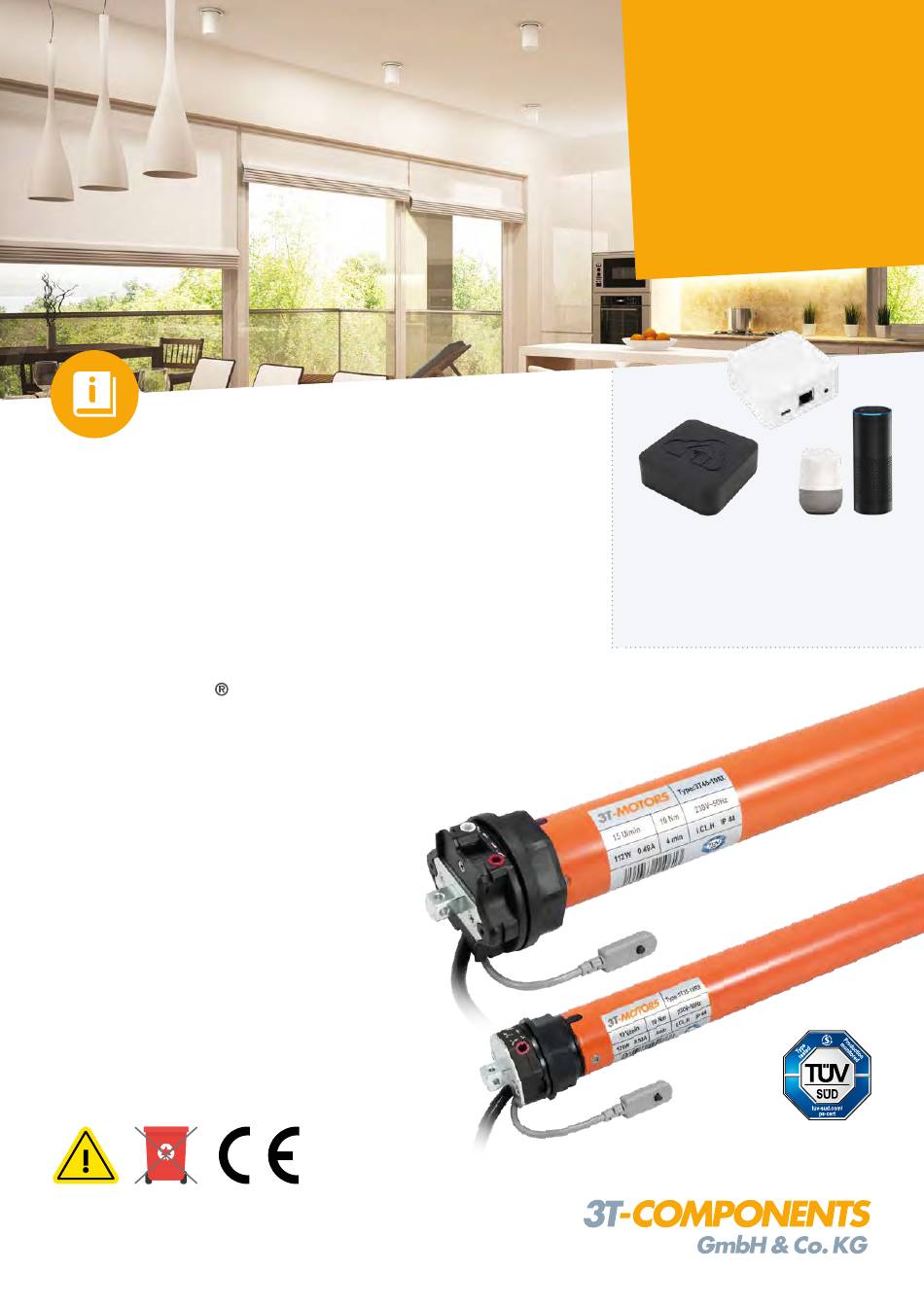

3t-components 3T-MOTORS 3T45-RX Montage- & Bedienungsanleitung
Funk-rollladen- / markisenmotoren
Inhaltsverzeichnis
Quicklinks
MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
3T-MOTORS Funk-Rollladen- / Markisenmotoren
mit mechanischen Endschaltern
Motortyp 3T45-RX
Motortyp 3T35-RX
(Für Wellen ab 60 mm)
(Für Wellen ab 40 mm)
3T45-10RX
3T35-10RX
3T45-20RX
3T35-13RX
3T45-30RX
3T45-40RX
3T45-50RX
Achtung:
Für die Sicherheit von Personen ist es wichtig, sich an
diese Anweisungen zu halten. Die vorliegende Anleitung
für zukünftiges Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
INTELLIGENTE
ANTRIEBE &
STEUERUNGEN
FÜR ROLLLÄDEN
UND MARKISEN
Smart Home Ready mit everHome
oder 3T WiFi-Bridge / WiFi-Mini-Bridge
Steuerung über Smart Phone, Tablet, PC oder
per Sprachbefehle mit Alexa oder Google Assistant
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components 3T-MOTORS 3T45-RX
Inhaltszusammenfassung für 3t-components 3T-MOTORS 3T45-RX
- Seite 1 (Für Wellen ab 60 mm) (Für Wellen ab 40 mm) 3T45-10RX 3T35-10RX 3T45-20RX 3T35-13RX 3T45-30RX 3T45-40RX 3T45-50RX Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. www.3t-components.de WEEE-Reg.-Nr.: DE 77028333...
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, www.3t-components.de sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrück- lich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. 3T-MOTORS Funk-Rohrmotoren | Inhaltsverzeichnis... -
Seite 3: Gewicht Rollladen Bestimmen
LEITFADEN Mit diesem Leitfaden können Sie das ideale Drehmoment in Newtonmeter (Nm) für den Rollladenmotor ermitteln. GEWICHT ROLLLADEN BESTIMMEN 1.) Rollladenfläche bestimmen Breite (Höhe + 150 mm) x Breite = Rollladenfläche (m²) 2.) Gewicht Rollladenmaterial bestimmen Material kg / m² Unterkante Annähernde Gewichte pro m²... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstandene Personen- und Sachschäden. ALLGEMEINE SICHERHEITSHINWEISE WARNUNG: Wichtige Sicherheitshinweise. -
Seite 5: Funktionsübersicht
FUNKTIONSÜBERSICHT LIEFERUMFANG – MOTORTYP 3T45-RX LIEFERUMFANG – MOTORTYP 3T35-RX Motor Motor Endabschalter-Adapter Endabschalter-Adapter Wellen-Adapter Wellen-Adapter Anschlussleitung 3 Meter Anschlussleitung 3 Meter Einstellstift Einstellstift Universallager & Splint Universallager & Splint Blendkappenlager Cliplager Sicherungsklammer Sicherungsklammer Bedienungsanleitung Bedienungsanleitung Endschalter Endschalter P1-Taste P1-Taste ANWENDUNG PASSEND FÜR ANWENDUNG PASSEND FÜR... -
Seite 6: Steuerung Über Smart Phone, Tablet, Pc
FUNKTIONSÜBERSICHT Steuerung über Smart Phone, Tablet, PC oder Sprachbefehle: Die Funk-Rohrmotoren 3T45-RX und 3T35-RX sind mit einem bidirektionalen Funk-Empfänger ausgestattet. Sie können mit den folgenden Geräten einfach per Smart Phone, Tablet, PC oder Sprachbefehlen gesteuert werden. Es kann eine prozentuale Steuerung aktiviert werden, um jede beliebige Position direkt anzusteuern (Seite 20). everHome CloudBox 4.0 PLUS/PREMIUM Paket WLAN/LAN Gateway 433 MHz / 868 MHZ / ZigBee Smarthome System von everHome... -
Seite 7: Montagehinweise
MONTAGEHINWEISE Vor der Installation müssen alle nicht notwendigen Elektroleitungen entfernt werden, alle für den motorisierten Betrieb nicht notwendigen Mechanismen müssen deaktiviert werden. Den Rohrmotor keinesfalls Quetschungen, Stößen, Stürzen oder Kontakt mit beliebigen Flüssigkeiten • aussetzen. Das Rohr (Motorgehäuse) in seiner gesamten Länge weder lochen noch Schrauben an ihm anbringen. -
Seite 8: Montageanleitung
MONTAGEANLEITUNG Bitte beachten: D er Motor kann sowohl rechtsseitig als auch linksseitig eingebaut werden. • Bei verkehrter Drehrichtung bitte die Drehrichtung mit dem eingelernten Funk-Handsender ändern (Seite 16). D ie Einstellung der Endschalter ist nur im eingebauten Zustand (Motor in Rollladenwelle) möglich. •... - Seite 9 MONTAGEANLEITUNG Motortyp 3T45-RX Motortyp 3T35-RX Einbau mit Universallager oder Blendkappenlager Einbau mit Universallager oder Cliplager Universallager Blendkappenlager Universallager Cliplager Einbau mit Universallager: Einbau mit Universallager: Motor mit Vierkant in Öffnung des Lagers einschieben Motor mit Vierkant in Öffnung des Lagers einschieben •...
-
Seite 10: Rollladenwelle Ausbauen
MONTAGEANLEITUNG Rollladenwelle ausbauen: Rollladen herunter lassen. • Deckel Rollladenkasten öffnen. • Aufhängefedern von Rollladenwelle lösen. • Rollladenwelle inkl. Kugellager aus der Halterung heben. • Motor für Einbau vorbereiten: Endabschalter-Adapter bündig an Motorkopf schieben. > Abb. 4.1 / 4.2 • Wellen-Adapter durch mitgelieferte Sicherungsklammer sichern. >... -
Seite 11: Anschluss Rollladenmotor
MONTAGEANLEITUNG An Motorgegenseite die Walzenkapsel soweit aus der Rollladenwelle rausschieben, bis diese in das im Wandlager eingelegte Kugellager passt. • Walzenkapsel an Rollladenwelle mit Blechschraube fixieren. Die Schraube an einer Einstanzung ansetzen. Dies verhindert ein Verrutschen der Schraube. • Wandlager + Kugellager Walzenkapsel Anschluss Funk-Rollladenmotor:... - Seite 12 MONTAGEANLEITUNG Die geraden Pfeile nach oben und unten geben die Drehrichtung von Motor und Welle an und zeigen Ihnen so, für welche Endlage die Endschalterschraube daneben zuständig ist. Je nachdem, ob die Drehrichtung zum Abrollen oder Aufrollen des Rollladens führt, ist die Endschalterschraube für die untere oder obere Endlage zuständig (Abrollen >...
-
Seite 13: Montagehinweise Für 3T-Motors Funk Mini-Rohrmotoren Motortyp 3T35-Rx
MONTAGEANLEITUNG Falls die Welle zum Einhängen der Aufhängefedern ein wenig gedreht werden muss, drehen Sie mit dem Sie finden diese Anleitung auch als • Einstellstift an der Endschalterschraube für die untere Endlage Richtung PLUS. Dadurch dreht der Motor die Video auf unserem Youtube Kanal: Welle schrittweise weiter. -
Seite 14: Montage Funk-Markisenmotor
MONTAGEANLEITUNG MONTAGE FUNK-MARKISENMOTOR Vorbereitung: Achtung: Markise eindrehen & mit Gurten oder Seilen sichern. • Markisenarme stehen unter starker Spannung! Markise aus Wandhalterung nehmen & auf sicheren Untergrund ablegen. • Motor für Einbau vorbereiten: Endabschalter-Adapter bündig an Motorkopf schieben. > Abb. 2.1 / 2.2 •... -
Seite 15: Anschluss Funk-Markisenmotor
MONTAGEANLEITUNG Das Seitenlager mit Universallager auf das Tragrohr schieben & befestigen. > Abb. 3.9 • Darauf achten, dass der Motor-Vierkantzapfen ordentlich in das Universallager eingerastet ist > Abb. 3.10 • Den Motor-Vierkantzapfen mit dem mitgelieferten Sicherungssplint sichern . > Abb. 3.11 •... -
Seite 16: Einstellung Der Endlagen
MONTAGEANLEITUNG Einstellung der Endlagen: Erklärung der Endschalterschrauben Am Motorkopf befinden sich 2 Endschalterschrauben. Eine Endschalterschraube ist für die Position „AUSFAHREN” zuständig, die andere für die Position „EINFAHREN”. Durch Drehung der Endschalterschrauben mit dem Einstellstift können die Positionen der Endabschaltung angepasst werden. Eine detailierte Beschreibung der Endschalterschrauben und der Kennzeichnungen am Motorkopf finden Sie auf Seite 12. -
Seite 17: Programmierung
PROGRAMMIERUNG Wichtig beim Einlernen, Ändern oder Löschen von Sendern: Mehrere Funkmotoren oder Funkempfänger können mit gleichem Sendekanal zu einer Gruppe programmiert werden. Bei Mehrkanal-Sendern muss Kanal für Kanal eingelernt bzw. übergeben werden. Programmierung: Das Programmierungsinterval bei Funk-Sendern beträgt 10 Sekunden. Nach 10 Sekunden beendet der Funk-Sender die Programmierung. •... - Seite 18 PROGRAMMIERUNG Einlernen eines Funk-Handsenders Die Programmierung (Drücken der Tasten) muß innerhalb 10 Sek. erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. und weiterer Funk-Handsender: Ab- und P1-Taste loslassen: Auffahren langer Piepton von Motor Der Motor bestätigt die Programmierung mit 3 Pieptönen und 2 x Ab- und Auffahren P1-Taste für 2 Sek.
-
Seite 19: Einlernen Eines Weiteren Handsenders (Optional)
PROGRAMMIERUNG Einlernen eines weiteren Handsenders (optional): Die Programmierung (Drücken der Tasten) muß innerhalb 10 Sek. erfolgen, ansonsten geht der Empfänger in seinen Ursprungszustand zurück. Bereits eingelernter Handsender Piepton von Motor Piepton von Motor Handsender der eingelernt werden soll + Ab- und Auffahren + Ab- und Auffahren Der Motor bestätigt oder... -
Seite 20: Wechseln Des Betriebsmodus Rollladen Und Jalousie
PROGRAMMIERUNG Wechseln des Betriebsmodus Rollladen und Jalousie: Ab- und Auffahren Langer Piepton von Motor 3 x Piepton von Motor + Ab- und Auffahren + 2 x Ab- und Auffahren > Betriebsmodus Jalousie > Betriebsmodus Rollladen oder 1 x Stop-Taste drücken Auf- + Ab-Taste gleichzeitig für 5 Sek. -
Seite 21: Programmierung Sws
PROGRAMMIERUNG SWS Solar-Wind-Sonne-Sensor SWS einlernen / löschen: Die Programmierung wiederholen, um den eingelernten SWS zu löschen. Piepton von Motor Piepton von Motor Bereits eingelernter Handsender + Ab- und Auffahren + Ab- und Auffahren Der Motor bestätigt die Programmierung mit 3 Pieptönen und 2 x Ab- und Auffahren 1 x P2-Taste drücken 1 x P2-Taste des Sensors drücken... -
Seite 22: Fehlerbehebung
FEHLERBEHEBUNG WAS TUN WENN ..der Motor nicht läuft? Netzspannung fehlt. • Sender wurde nicht richtig eingelernt. • ... der Motor in die falsche Richtung läuft? Drehrichtung mit der P1-Taste am Motorkopf ändern (siehe Drehrichtung des Funk-Motors ändern > Seite 18). -
Seite 23: Eu-Konformitätserklärung
EU Konformitätserklärung Wir, die Firma 3T Components GmbH & Co. KG Grete-Schickedanz-Straße 5 55545 Bad Kreuznach Deutschland erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt Geräteart: Rohrmotor mit integriertem Funkempfänger 433MHz und mechanischen Endschaltern Modell Artikelnummer 3T35-10RX 3T35-13RX 3T45-10RX 3T45-20RX 3T45-30RX... -
