MONTAGEANLEITUNG

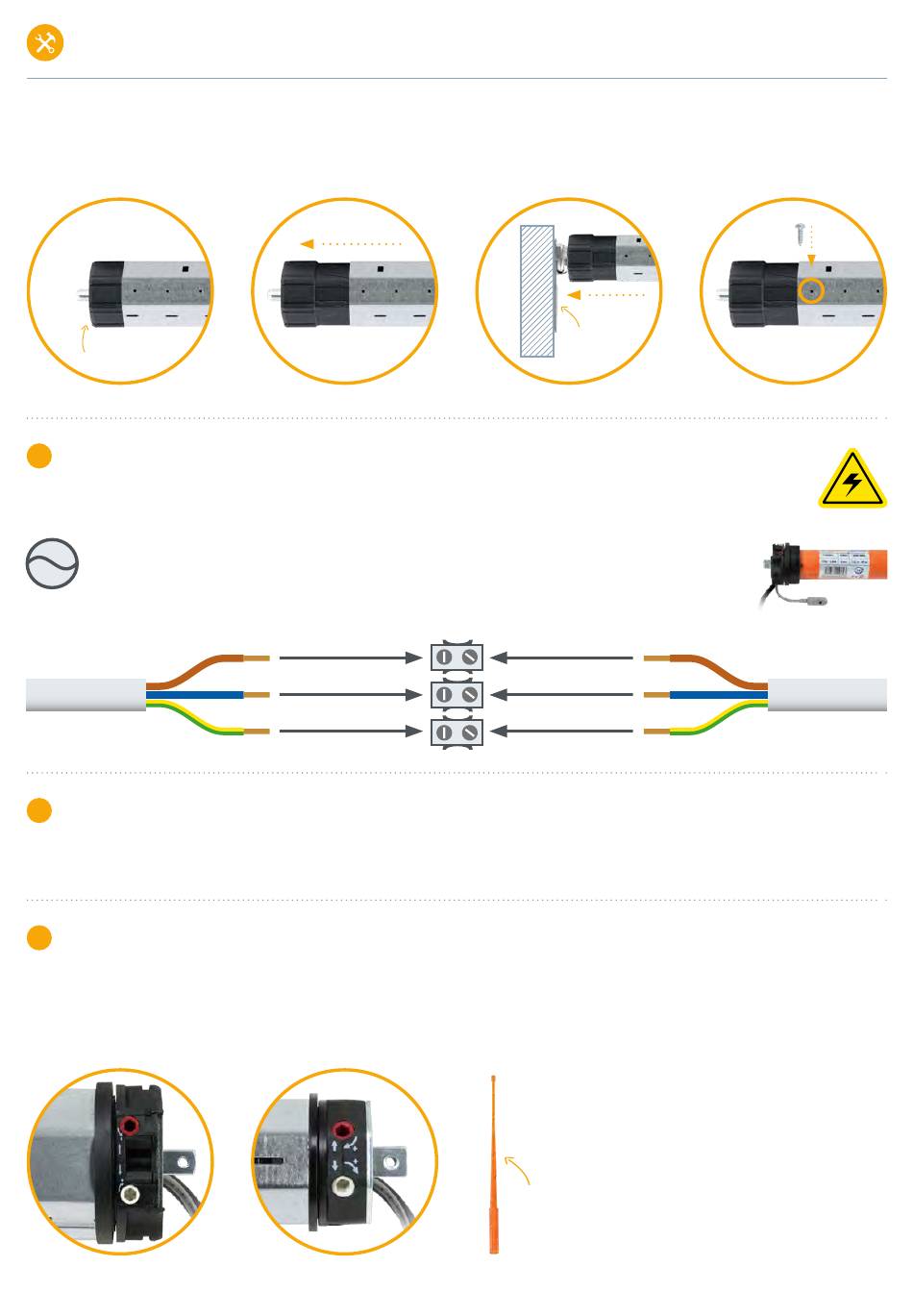

An Motorgegenseite die Walzenkapsel soweit aus der Rollladenwelle rausschieben, bis diese in das im Wandlager eingelegte Kugellager passt.
•
Walzenkapsel an Rollladenwelle mit Blechschraube fixieren. Die Schraube an einer Einstanzung ansetzen. Dies verhindert ein Verrutschen der Schraube.
•
Walzenkapsel
Anschluss Funk-Rollladenmotor:
7
Funk- Rollladenmotor an das Stromnetz anschließen.
•
Der elektrische Anschluss von Rollladenmotor und Steuerung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
•
1) braun / schwarz = L1 / Phase
3) grün/gelb = PE Schutzleiter
Netz
230 V / 50 Hz
Programmierung Funk-Sender:
8
Funk-Sender an Rohrmotor einlernen. Siehe Programmierung Funk-Sender
•
Bei verkehrter Drehrichtung bitte die Drehrichtung mir der P1-Taste am Motorkopf ändern
•
Einstellung der Endlagen:
9
Erklärung der Endschalterschrauben
Am Motorkopf befinden sich 2 Endschalterschrauben. Eine Endschalterschraube ist für die obere Endlage zuständig, die andere für die untere Endlage.
Durch Drehung der Endschalterschrauben mit dem Einstellstift können die Endlagen angepasst werden.
Motortyp 3T45-RX
2) blau = N Neutralleiter
1 (L1)
2 (N)
3 (PE)
Motortyp 3T35-RX
Wandlager +
Kugellager
1) braun = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
>
Einlernen des Handsenders auf 3T-Funkmotor Typ RX (Seite 18).
>
Drehrichtung des Funk-Motors ändern (Seite 18).
Einstellstift wird benötigt
Rollladenmotor
1 (L1)
2 (N)
3 (PE)
3T-MOTORS Funk-Rohrmotoren | Montageanleitung Rollladenmotor
230 V / 50 Hz
11
