MONTAGEANLEITUNG
Motortyp 3T45-RX
Einbau mit Universallager oder Blendkappenlager
Universallager

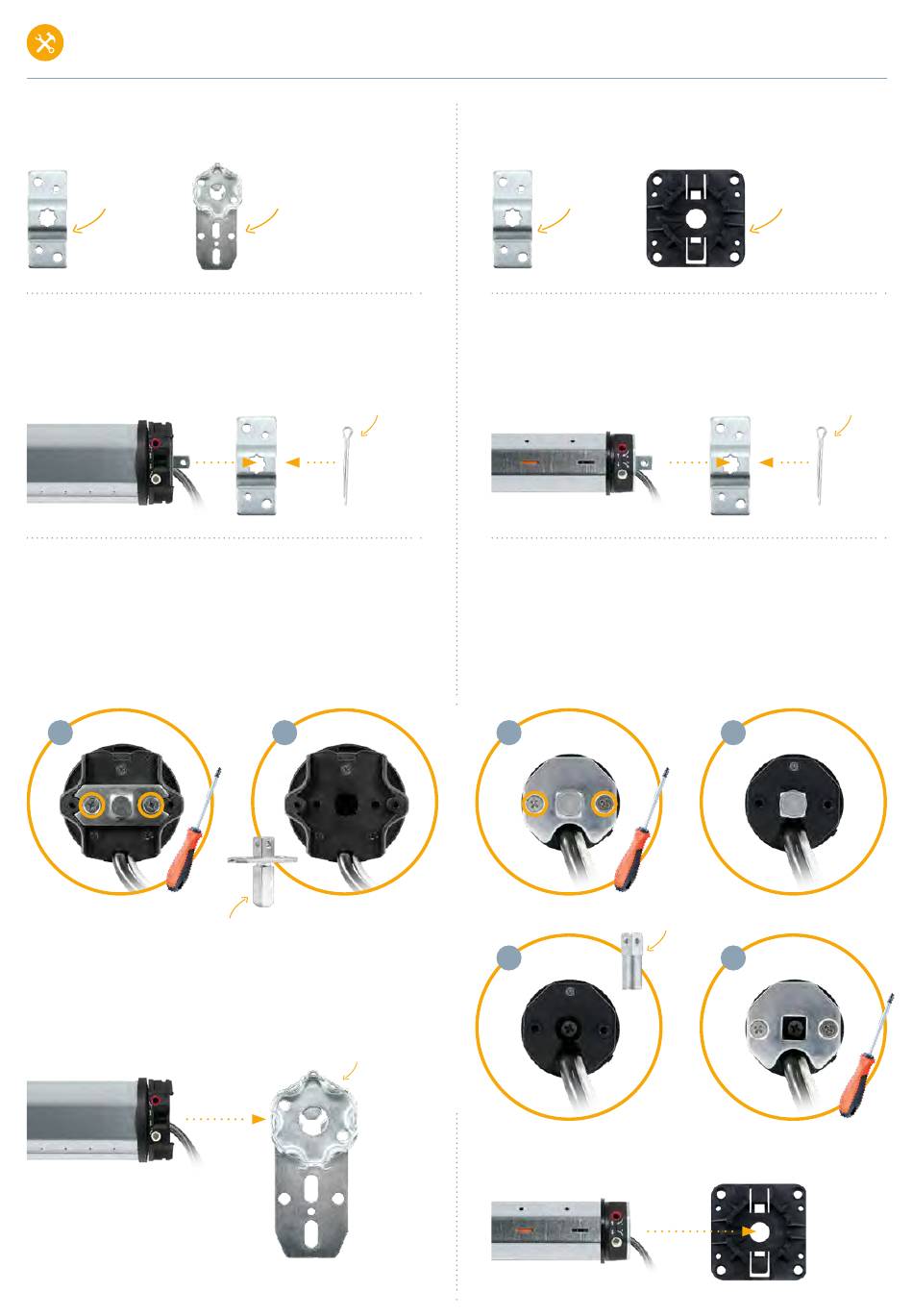

Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Blendkappenlager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte + Motor-Vierkantzapfen entnehmen
•
2.1
Vierkantzapfen
Motortyp 3T45-RX ohne Vierkantzapfen in Blendkappenlager einsetzen
•
und mit dem Sicherungsbügel sichern
Blendkappenlager
Sicherungssplint
>
Abb. 2.1
>
Abb. 2.2
2.2
Sicherungsbügel
Motortyp 3T35-RX
Einbau mit Universallager oder Cliplager
Universallager
Einbau mit Universallager:
Motor mit Vierkant in Öffnung des Lagers einschieben
•
und mit Sicherungssplint sichern.
Einbau mit Cliplager:
Schrauben von Metallplatte am Motorkopf entfernen
•
Metallplatte entfernen
>
Abb. 2.6
•
Motor-Vierkantzapfen entnehmen
•
Metallplatte wieder befestigen
>
•
2.5
Vierkantzapfen
2.7
Motortyp 3T35-RX ohne Vierkantzapfen in Cliplager einrasten
•
3T-MOTORS Funk-Rohrmotoren | Montageanleitung Rollladenmotor
Cliplager
Sicherungssplint
>
Abb. 2.5
>
Abb. 2.7
Abb. 2.8
2.6
2.8
