MONTAGEANLEITUNG

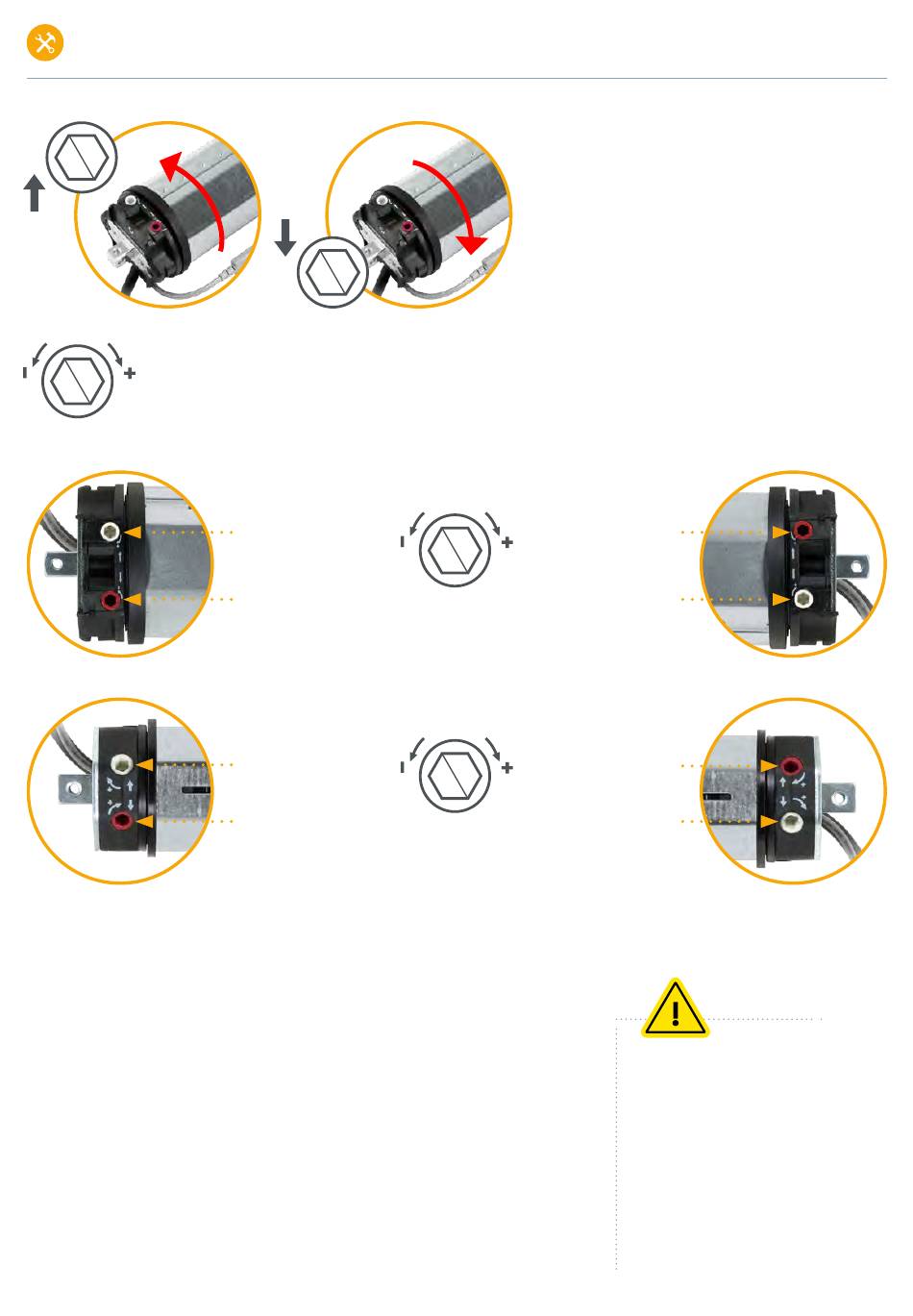

Die Pfeile mit PLUS und MINUS gelten für beide Endschalterschrauben und zeigen Ihnen, in welche Richtung Sie mit dem Einstellstift drehen
müssen, um den Motor früher oder später abzuschalten. Die Endschalterschraube nach Abschalten in Richtung PLUS drehen lässt den Motor
schrittweise in die entsprechende Richtung weiterfahren. Die Endschalterschraube während der Fahrt in Richtung MINUS drehen lässt den Motor
früher abschalten. Bei Motortyp 3T45 / Stromkabel nach vorne ändern sich PLUS- und MINUS-Richtung (siehe Kennzeichnung am Motorkopf).
Sonderfall: Rollladen rollt vor Motor + Welle ab
Sollte der Rollladenpanzer vor Motor und Welle abrollen, sind die Zuständigkeiten der Endschalterschrauben für obere und untere Endlage vertauscht.
Siehe Darstellung Links- Rechtseinbau: obere Endlage > untere Endlage / untere Endlage > obere Endlage.
1. Einstellung der unteren Endlage
Rollladenpanzer nicht befestigen!
•
Alle Aufhängefedern von der Rollladenwelle lösen!
Fahren Sie Motor + Welle solange in Abwärtsrichtung, bis die untere Endabschaltung automatisch erfolgt
•
und der Motor stoppt.
Fahren Sie Motor + Welle nach oben.
•
Während der Motor aufwärts fährt, so lange mit dem Einstellstift an der Endschalterschraube für die obere
Endlage solange Richtung MINUS drehen, bis der Motor abschaltet (nach ca. 4 Umdrehungen).
So verhindern Sie, dass der Rollladen beim Einstellen der oberen Endlage aus den Führungsschienen
gezogen wird.
Fahren Sie Motor + Welle in Abwärtsrichtung zur unteren Endlage bis der Motor automatisch stoppt.
•
Linkseinbau
Endschalterschraube Weiß:
Untere Endlage
Endschalterschraube Rot:
Obere Endlage
Linkseinbau
Endschalterschraube Weiß:
Untere Endlage
Endschalterschraube Rot:
Obere Endlage
Die geraden Pfeile nach oben und unten geben die Drehrichtung
von Motor und Welle an und zeigen Ihnen so, für welche Endlage
die Endschalterschraube daneben zuständig ist. Je nachdem, ob die
Drehrichtung zum Abrollen oder Aufrollen des Rollladens führt, ist
die Endschalterschraube für die untere oder obere Endlage
zuständig (Abrollen > untere Endlage, Aufrollen > obere Endlage).
3T45-RX
Endschalterschraube Rot:
Endschalterschraube Weiß:
Drehrichtung
Endschalterschraube
3T35-RX
Endschalterschraube Rot:
Endschalterschraube Weiß:
Drehrichtung
Endschalterschraube
Rechtseinbau
Untere Endlage
Obere Endlage
Rechtseinbau
Untere Endlage
Obere Endlage
Hinweis Wärmeentwicklung
Die Endlageneinstellung ohne Rollladenpanzer-
last führt zu einer stärkeren Wärmeentwicklung
im Motor. Das ist ein normales Verhalten und
hat keine Beschädigung des Motors zur Folge.
Bei zu starker Erhitzung wird automatisch der
Thermoschutzschalter des Motors ausgelöst.
Nach einer Abkühlphase von mind. 10 Minuten
ist der Motor wieder betriebsbereit.
3T-MOTORS Funk-Rohrmotoren | Montageanleitung Rollladenmotor
12
