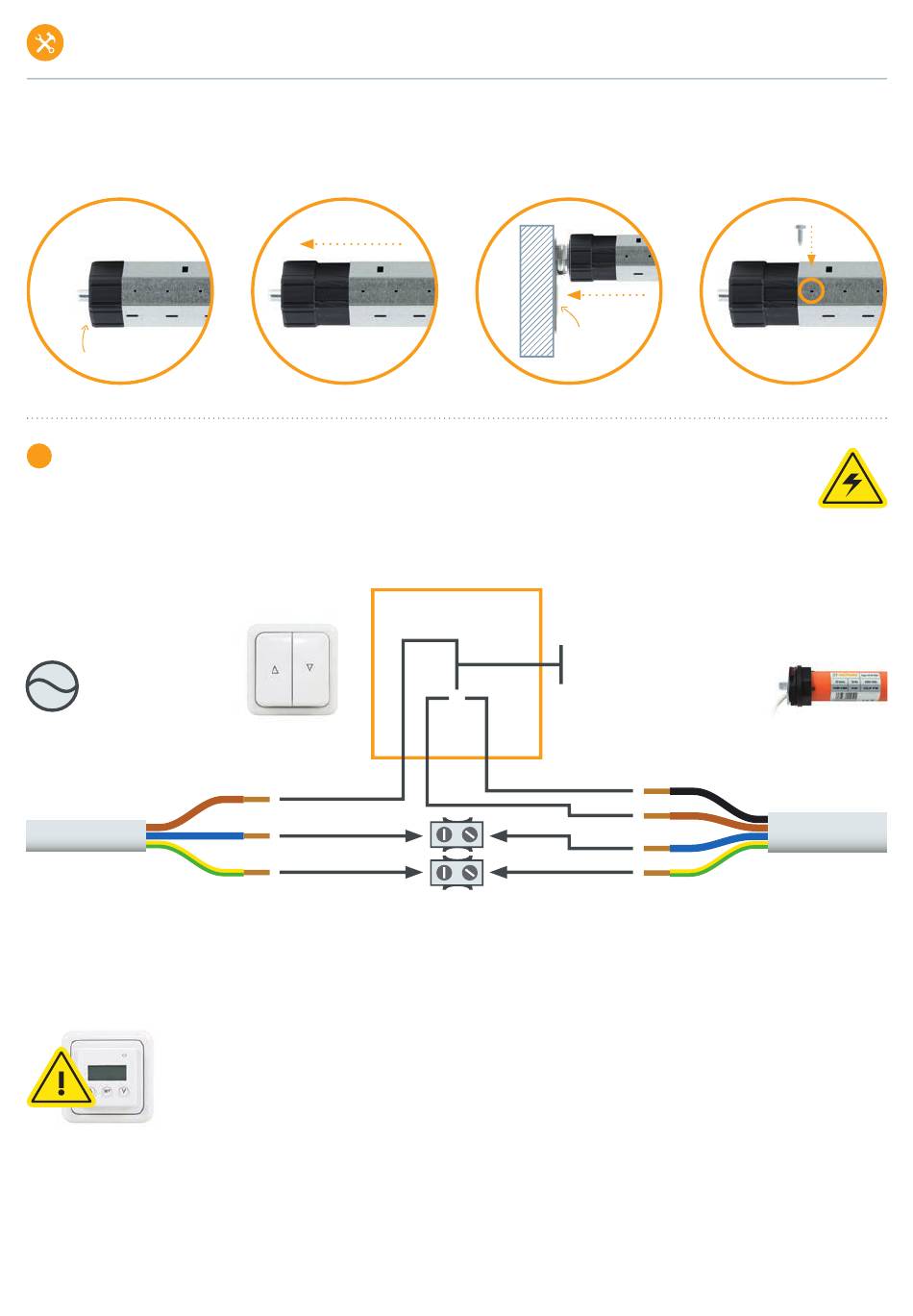

MONTAGEANLEITUNG
An Motorgegenseite die Walzenkapsel soweit aus der Rollladenwelle rausschieben, bis diese in das im Wandlager eingelegte Kugellager passt.
•
Walzenkapsel an Rollladenwelle mit Blechschraube fixieren. Die Schraube an einer Einstanzung ansetzen. Dies verhindert ein Verrutschen der Schraube.
•
Walzenkapsel
Anschluss Rollladenmotor:
7
Rollladenmotor und Schalter (oder Zeitschaltuhr) an das Stromnetz anschließen.
•
Der elektrische Anschluss von Rollladenmotor und Steuerung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
•
Sollte der Antrieb nach erfolgter Montage in die entgegengesetzte Richtung laufen, so müssen die Auf- und Ableitung des Motors
•
(braun + schwarz) gedreht werden.
Netz
230 V / 50 Hz
1) braun / schwarz = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
Der Anschlussplan von Zeitschaltuhren weicht von diesem Schaltplan ab!
Bitte schlagen Sie den Anschlussplan in der entsprechenden Anleitung nach.
1 (L1)
2 (N)
3 (PE)
Wandlager +
Kugellager
1 (Auf/Ab)
2 (Auf/Ab)
3 (N)
4 (PE)
1) schwarz = Ab- bzw. Auffahrt
2) braun = Ab- bzw. Auffahrt
3) blau = N Neutralleiter
4) grün/gelb = PE Schutzleiter
3T-MOTORS Rohrmotoren | Montageanleitung Rollladenmotor
Rollladenmotor
230 V / 50 Hz
