MONTAGEANLEITUNG
Einstellung der Endlagen:
6
Erklärung der Endschalterschrauben
Am Motorkopf befinden sich 2 Endschalterschrauben. Eine Endschalterschraube ist für die Position „AUSFAHREN" zuständig, die andere für die Position „EINFAHREN".
Durch Drehung der Endschalterschrauben mit dem Einstellstift können die Positionen der Endabschaltung angepasst werden.
Eine detailierte Beschreibung der Endschalterschrauben und der Kennzeichnungen am Motorkopf finden Sie auf Seite 12.
1. Einstellung der Position „AUSFAHREN"
Den Schalter auf „AUSFAHREN" stellen.
•
Rohrmotor in „AUSFAHREN"-Richtung laufen lassen, bis die Endabschaltung erfolgt.
•
Wenn der Motor weiter fahren soll, mit dem Einstellstift an der „AUSFAHREN"-Endschalterschraube in Richtung PLUS drehen bis gewünschte Position erreicht ist.
•
2. Einstellung der Position „EINFAHREN"
Den Schalter auf „EINFAHREN" stellen.
•
Rohrmotor in „EINFAHREN"-Richtung laufen lassen, bis die Endabschaltung erfolgt.
•
Wenn der Motor weiter fahren soll, mit dem Einstellstift an der „EINFAHREN"-Endschalterschraube in Richtung PLUS drehen bis gewünschte Position erreicht
•
und die Markise vollständig eingefahren ist.
Wenn der Markisenmotor zu weit fährt:
Während der Rohrmotor in betreffender Richtung fährt (AUSFAHREN oder EINFAHREN) mit dem Einstellstift an der betreffenden Endschalterschraube solange
•
Richtung MINUS drehen bis der Rohrmotor abschaltet. Wenn dies nicht möglich ist mit Schalter stoppen.
Nach Abschalten durch Drehen der Endschalterschraube Richtung PLUS den Rohrmotor bis in die gewünschte Endposition fahren lassen.
•
Falls dies nicht funktioniert den Rohrmotor nochmal in die Gegenrichtung fahren lassen, stoppen und diesen Vorgang wiederholen.
•

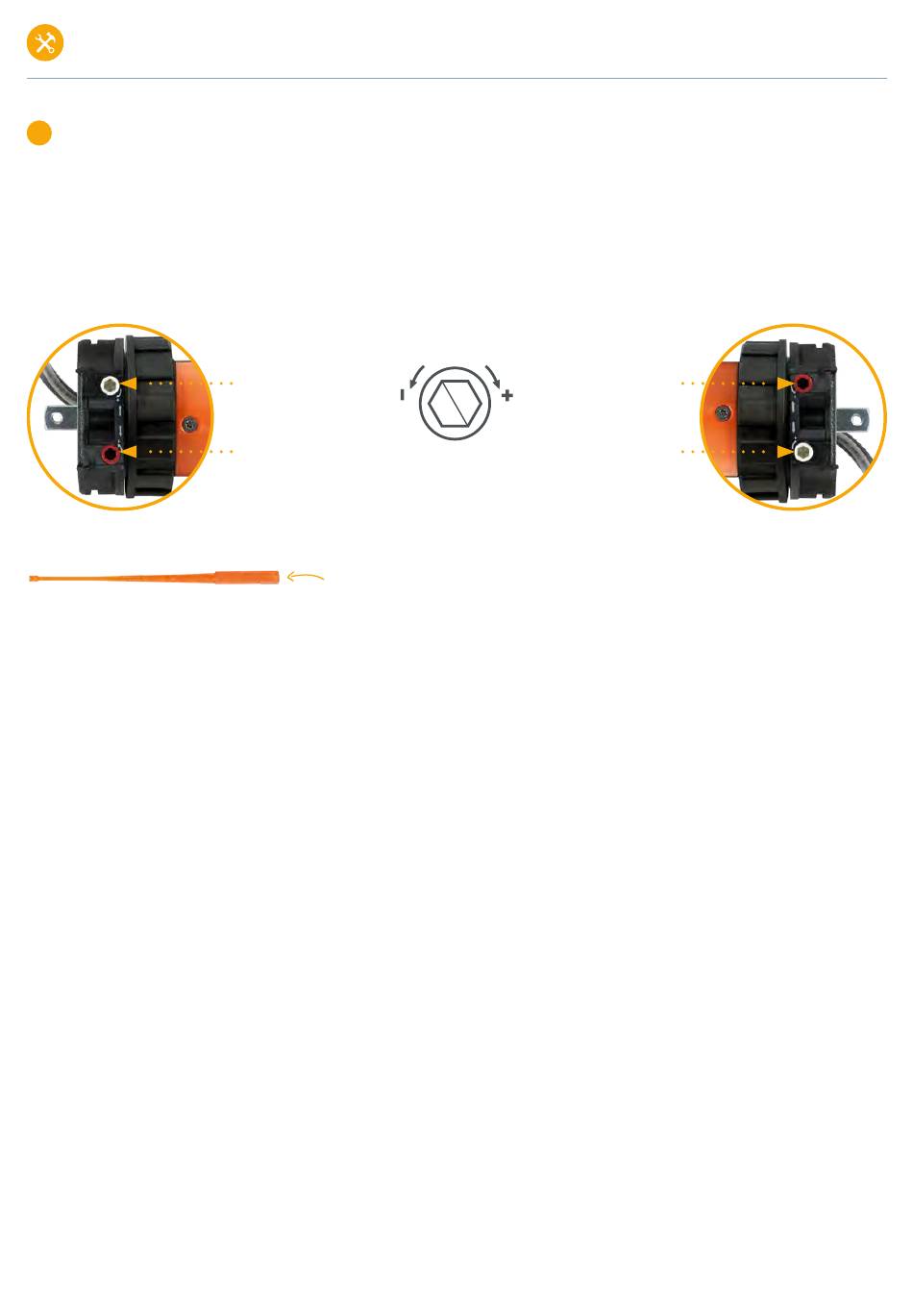

Linkseinbau
Endschalterschraube Weiß:
„EINFAHREN"
Endschalterschraube Rot:
„AUSFAHREN"
Einstellstift wird benötigt
Endschalterschraube Rot:
Endschalterschraube Weiß:
Drehrichtung
Endschalterschraube
Rechtseinbau
„EINFAHREN"
„AUSFAHREN"
3T-MOTORS Funk-Rohrmotoren | Montageanleitung Markisenmotor
