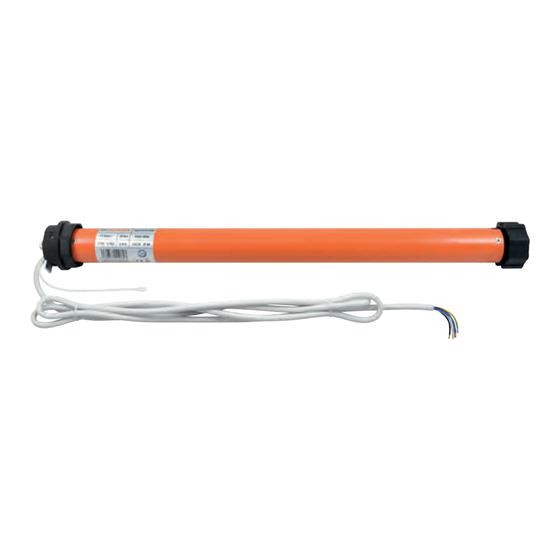

3t-components 3T45-RB Montage- & Bedienungsanleitung
Funk-rollladen- / markisenmotoren
Inhaltsverzeichnis
Quicklinks
MONTAGE- &
BEDIENUNGSANLEITUNG
Anweisungen und Hinweise für die Installation und Bedienung
3T-MOTORS Funk-Rollladen- / Markisenmotoren
mit elektronischen Endschaltern
Motortyp 3T45-RB
Motortyp 3T35-RB
(Für Wellen ab 60 mm)
(Für Wellen ab 40 mm)
3T45-10RB
3T35-10RB
3T45-20RB
3T35-13RB
3T45-30RB
3T45-40RB
Achtung:
Für die Sicherheit von Personen ist es wichtig, sich an
diese Anweisungen zu halten. Die vorliegende Anleitung
für zukünftiges Nachschlagen aufbewahren.
www.3t-components.de
|
WEEE-Reg.-Nr.: DE 77028333
INTELLIGENTE
ANTRIEBE &
STEUERUNGEN
FÜR ROLLLÄDEN
UND MARKISEN
Smart Home Ready mit everHome
Steuerung über Smart Phone, Tablet, PC oder
per Sprachbefehle mit Alexa oder Google Assistant
Inhaltsverzeichnis
Verwandte Anleitungen für 3t-components 3T45-RB
Inhaltszusammenfassung für 3t-components 3T45-RB
- Seite 1 Steuerung über Smart Phone, Tablet, PC oder BEDIENUNGSANLEITUNG per Sprachbefehle mit Alexa oder Google Assistant Anweisungen und Hinweise für die Installation und Bedienung 3T-MOTORS Funk-Rollladen- / Markisenmotoren mit elektronischen Endschaltern Motortyp 3T45-RB Motortyp 3T35-RB (Für Wellen ab 60 mm) (Für Wellen ab 40 mm) 3T45-10RB 3T35-10RB...
-
Seite 2: Inhaltsverzeichnis
Alle Inhalte dieser Anleitung, insbesondere Texte, Fotografien und Grafiken, sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrücklich anders gekennzeichnet, bei der 3T-Components GmbH & Co. KG. Bitte fragen Sie uns, falls Sie die Inhalte dieses Dokuments verwenden möchten. -
Seite 3: Gewicht Rollladen Bestimmen
LEITFADEN Mit diesem Leitfaden können Sie das ideale Drehmoment in Newtonmeter (Nm) für den Rollladenmotor ermitteln. GEWICHT ROLLLADEN BESTIMMEN 1.) Rollladenfläche bestimmen Breite (Höhe + 150 mm) x Breite = Rollladenfläche (m²) 2.) Gewicht Rollladenmaterial bestimmen Material kg / m² Unterkante Annähernde Gewichte pro m²... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstandene Personen- und Sachschäden. ALLGEMEINE SICHERHEITSHINWEISE WARNUNG: Wichtige Sicherheitshinweise. -
Seite 5: Funktionsübersicht
FUNKTIONSÜBERSICHT LIEFERUMFANG – MOTORTYP 3T45-RB LIEFERUMFANG – MOTORTYP 3T35-RB Motor Motor Endabschalter-Adapter Endabschalter-Adapter Wellen-Adapter Wellen-Adapter Anschlussleitung 3 Meter Anschlussleitung 3 Meter Universallager & Splint Universallager & Splint Blendkappenlager Cliplager (3T45-30RB/-40RB) Cliplager Sicherungsklammer (3T45-10RB/-20RB) Sicherungsklammer Aderendkappe x 2 Aderendkappe x 2... -
Seite 6: Montagehinweise
MONTAGEHINWEISE Vor der Installation müssen alle nicht notwendigen Elektroleitungen entfernt werden, alle für den motorisierten Betrieb nicht notwendigen Mechanismen müssen deaktiviert werden. Den Rohrmotor keinesfalls Quetschungen, Stößen, Stürzen oder Kontakt mit beliebigen Flüssigkeiten • aussetzen. Das Rohr (Motorgehäuse) in seiner gesamten Länge weder lochen noch Schrauben an ihm anbringen. -
Seite 7: Montageanleitung
Die Netzanschlussleitung des Antriebes ist innenliegend im Leerrohr bis zur Abzweigdose zu verlegen. • Dabei sind die örtlichen Elektrovorschriften zu beachten. Motorlager auswählen: Bei Motortyp 3T45-RB und 3T35-RB werden zwei Motorlager mitgeliefert: Universallager und Blendkappenlager (3T45-30RB/3T45-40RB) / Cliplager. • Je nach Einbausituation eines der beiden Motorlager verwenden. •... - Seite 8 MONTAGEANLEITUNG Motortyp 3T45-RB Motortyp 3T35-RB Einbau mit Universallager oder Blendkappenlager / Cliplager Einbau mit Universallager oder Cliplager Universallager Cliplager Universallager Cliplager Blendkappenlager Einbau mit Universallager: Einbau mit Universallager: Motor mit Vierkant in Öffnung des Lagers einschieben Motor mit Vierkant in Öffnung des Lagers einschieben •...
-
Seite 9: Rollladenwelle Ausbauen
MONTAGEANLEITUNG Rollladenwelle ausbauen: Rollladen herunter lassen. • Deckel Rollladenkasten öffnen. • Aufhängefedern von Rollladenwelle lösen. • Rollladenwelle inkl. Kugellager aus der Halterung heben. • Motor für Einbau vorbereiten: Endabschalter-Adapter bündig an Motorkopf schieben. > Abb. 4.1 / 4.2 • Wellen-Adapter durch mitgelieferte Sicherungsklammer sichern. >... -
Seite 10: Anschluss Rollladenmotor
MONTAGEANLEITUNG An Motorgegenseite die Walzenkapsel soweit aus der Rollladenwelle rausschieben, bis diese in das im Wandlager eingelegte Kugellager passt. • Walzenkapsel an Rollladenwelle mit Blechschraube fixieren. Die Schraube an einer Einstanzung ansetzen. Dies verhindert ein Verrutschen der Schraube. • Wandlager + Kugellager Walzenkapsel Anschluss Rollladenmotor:... -
Seite 11: Montagehinweise Für 3T-Motors Mini-Rohrmotoren Motortyp 3T35-Rb
MONTAGEANLEITUNG MONTAGEHINWEISE FÜR 3T-MOTORS MINI-ROHRMOTOREN MOTORTYP 3T35-RB Richtige Aufhängefedern verwenden: B itte verwenden Sie zur Befestigung des Rollladenpanzers an der Rollladenwelle unbedingt • geeignete Aufhängefedern für den Motorbetrieb. Diese speziellen Mini Aufhängefedern ragen nur ca. 1 mm in die Welle hinein. Dadurch kann die Welle frei drehen. Bei Verwendung handels- üblicher Aufhängefedern entstehen am Motorgehäuse Schleifspuren da der Einhängezapfen zu weit in die Rollladenwelle hineinragt, was zur Beschädigung und Zerstörung des Motors führt. -
Seite 12: Montage Markisenmotor
MONTAGEANLEITUNG MONTAGE MARKISENMOTOR Vorbereitung: Achtung: Markise eindrehen & mit Gurten oder Seilen sichern. • Markisenarme stehen unter starker Spannung! Markise aus Wandhalterung nehmen & auf sicheren Untergrund ablegen. • Motor für Einbau vorbereiten: Endabschalter-Adapter bündig an Motorkopf schieben. > Abb. 2.1 / 2.2 •... -
Seite 13: Anschluss Markisenmotor
MONTAGEANLEITUNG Das Seitenlager mit Universallager auf das Tragrohr schieben & befestigen. > Abb. 3.9 • Darauf achten, dass der Motor-Vierkantzapfen ordentlich in das Universallager eingerastet ist > Abb. 3.10 • Den Motor-Vierkantzapfen mit dem mitgelieferten Sicherungssplint sichern . > Abb. 3.11 •... -
Seite 14: Hinweise Zur Einstellung Des Motors
HINWEISE ZUR EINSTELLUNG DES MOTORS Wichtige Erklärungen zur Einstellung und Programmierung des Motors. Bitte vor der Motoreinstellung sorgfältig durchlesen. Programmierung: Das Programmierungsinterval bei Funk-Sendern beträgt 6 Sekunden. Nach 6 Sekunden beendet der Funk-Sender die Programmierung. • Der Funk-Motor bestätigt Programmierungsschritte mit Pieptönen und einem kurzen Ab- und Auffahren , den nächsten Schritt nach dem Hinweis ausführen. -
Seite 15: Programmierung Funk-Sender
PROGRAMMIERUNG FUNK-SENDER Wichtig beim Einlernen, Ändern oder Löschen von Sendern: Es darf nur ein betreffender Motor auf Spannung geschaltet werden! Mehrere Funkmotoren oder Funkempfänger können mit gleichem Sendekanal zu einer Gruppe programmiert werden. Bei Mehrkanal-Sendern muss Kanal für Kanal eingelernt bzw. übergeben werden. Einlernen des Handsenders Nach Einschalten der Spannungsversorgung / Drücken P1-Taste muß... -
Seite 16: Programmierung Endpunkte
PROGRAMMIERUNG ENDPUNKTE 1. Initialisierung der Achtung! Wenn der obere Endpunkt eingestellt ist, den Motor nicht nach oben fahren! Erst wenn auch der untere Endpunkt eingestellt Endpunkteinstellung: ist, hällt der Motor am oberen Endpunkt an. Piepton von Motor Piepton von Motor + Ab- und Auffahren + Ab- und Auffahren Der Motor bestätigt... -
Seite 17: Programmierung Zwischenposition
PROGRAMMIERUNG ENDPUNKTE / ZWISCHENPOSITION Endpunkte ändern: 3 x Piepton von Motor + Ab- und Auffahren Der Motor bestätigt die Programmierung mit 3 Pieptönen und Ab- und Auffahren Mit Auf- oder Ab-Taste Auf- + Ab-Taste gleichzeitig Mit Auf- oder Ab-Taste Stop-Taste 5 Sek. Endpunkt anfahren 5 Sek. -
Seite 18: Programmierung Funk-Sender + Einstellungen
PROGRAMMIERUNG FUNK-SENDER Einlernen eines weiteren Handsenders: Bereits eingelernter Handsender Neuer Handsender / nicht eingelernt Piepton von Motor Piepton von Motor + Ab- und Auffahren + Ab- und Auffahren Der Motor bestätigt die Programmierung mit 3 Pieptönen und Ab- und Auffahren 1 x Taste P2 / 1 x Taste P2 / 1 x Taste P2 /... - Seite 19 PROGRAMMIERUNG Tippbetrieb: Hinweis: Im Tippbetrieb die Auf- oder Ab-Taste 2 Sek. gedrückt Piepton von Motor Piepton von Motor halten um kontinuierliches Auf- bzw. Abfahren zu aktivieren. + Ab- und Auffahren + Ab- und Auffahren Der Motor bestätigt Der Motor bestätigt die Programmierung die Programmierung mit langem Piepton...
-
Seite 20: Schnellübersicht Programmierbefehle
PROGRAMMIERUNG Schnellübersicht Programmierbefehle Einstellung Programmierung Einlernen Handsender P1 oder Spannungsversorgung einschalten > P2 > P2 > Auf oder Ab Drehrichtung ändern Auf + Ab (2 Sek.) Endpunkte einstellen Initialisierung der Enpunkteinstellung P2 > Auf > P2 Einstellung oberer Endpunkt Auf > Stop > Stop (5 Sek.) Ab >... -
Seite 21: Wipptaster
WIPP-TASTER Achtung! Keine Jalousieschalter verwenden, 1 x Wipptaster Motor fährt in Motor Motor fährt Motor diese können Schäden an der Anlage drücken Aufwärtsrichtung stoppt In Abwärtsrichtung stoppt und den Motoren verursachen. FEHLERBEHEBUNG WAS TUN WENN ..der Motor nicht läuft? Netzspannung fehlt. -
Seite 22: Eu Konformitätserklärung
EU Konformitätserklärung Wir, die Firma 3T Components GmbH & Co. KG Bahnhofstr. 34 55578 Wallertheim Deutschland erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt Geräteart: Rohrmotor mit integriertem Funkempfänger 433MHz und elektronischen Endschaltern Modell Artikelnummer 3T35-10RB 3T35-13RB 3T45-10RB 3T45-20RB 3T45-30RB 3T45-40RB... -
Seite 23: Optionales Zubehör Rohrmotoren
OPTIONALES ZUBEHÖR ROHRMOTOREN HOCHSCHIEBESICHERUNG | ROLLLADENWELLEN | WALZENKAPSEL | AUFHÄNGEFEDERN | KUGELLAGER OCTOCLICK Hochschiebesicherung 2-gliedrig / 2,5-gliedrig Einbruchshemmend • Das Hochschieben eines geschlossenen, motorisierten Rollladens wird verhindert • Für Rohrmotoren mit elektronischer oder mechanischer Endabschaltung • Für 8kant Wellen 50 mm (SW50) und 60 mm (SW60) •... -
