MONTAGEANLEITUNG

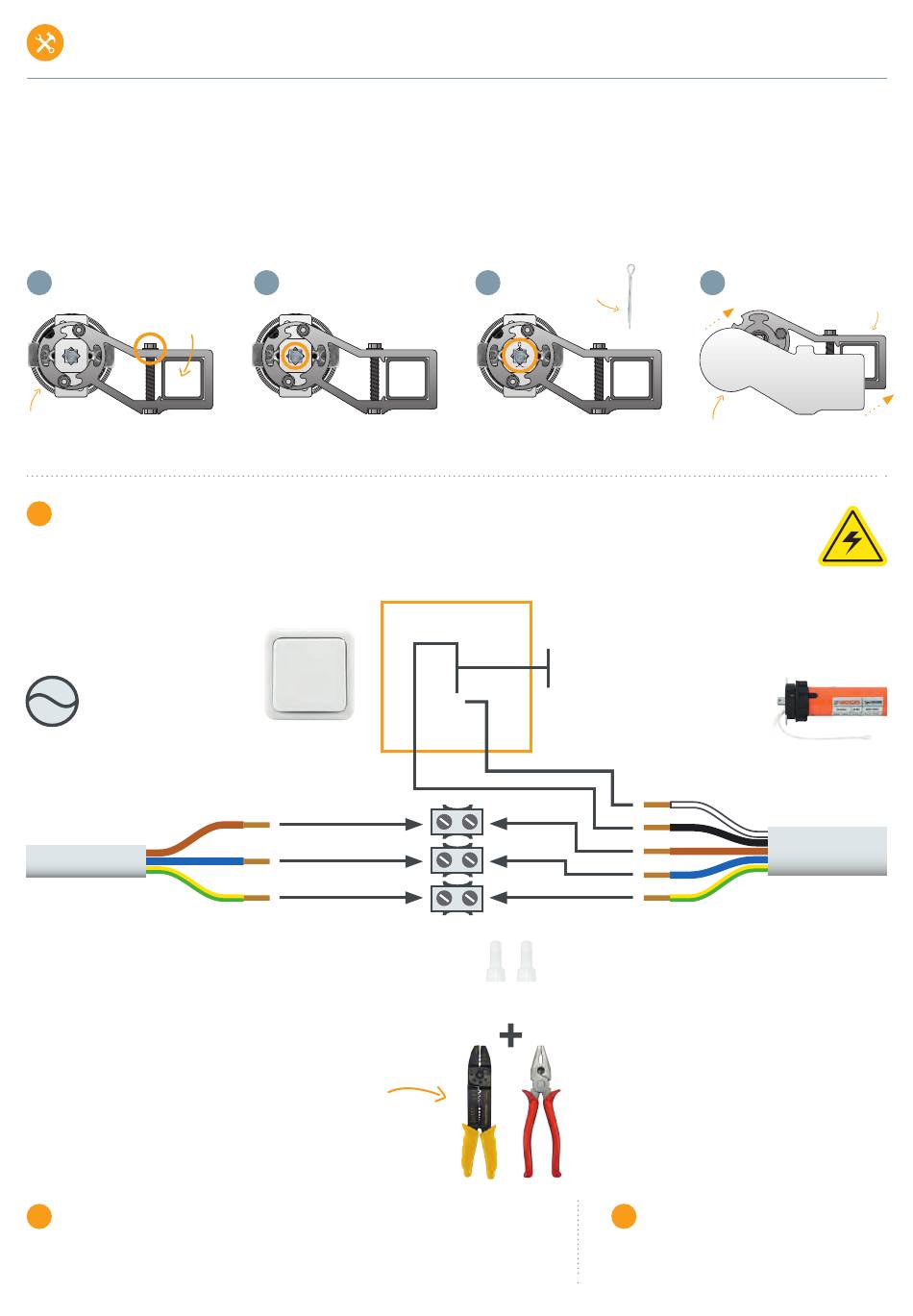

Das Seitenlager mit Universallager auf das Tragrohr schieben & befestigen.
•
Darauf achten, dass der Motor-Vierkantzapfen ordentlich in das Universallager eingerastet ist
•
Den Motor-Vierkantzapfen mit dem mitgelieferten Sicherungssplint sichern .
•
Blende an das Seitenlager anbringen .
•
Markise montieren & Sicherungen lösen.
•
3.9
Tragrohr
Seitenlager &
Universallager

Anschluss Markisenmotor:

4
Funk- Markisenmotor an das Stromnetz anschließen und ggf. Wipptaster an Motorkabel anschließen.
•
Der elektrische Anschluss von Markisenmotor und Steuerung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
•
Wipptaster
Netz
230 V / 50 Hz
1) braun / schwarz = L1 / Phase
2) blau = N Neutralleiter
3) grün/gelb = PE Schutzleiter
Benutzen Sie die beiliegenden Aderendkappen um freie Aderenden
•
des Motorkabels zu isolieren. Falls kein Wipptaster angeschlossen
wird, ist die schwarze und weiße Ader unbelegt und muss isoliert
werden. Dazu die Aderendkappen auf die Aderenden schieben und
mit einer Crimpzange oder Kombizange zusammendrücken.
Programmierung Funk-Sender:
8
Funk-Handsender an Rohrmotor einlernen. Siehe Programmierung Funk-Handsender (Seite 15)
•
Bei verkehrter Drehrichtung bitte die Drehrichtung mir dem eingelernten Funk-Handsender ändern
•
>
Drehrichtung des Funkmotors ändern (Seite 15).
> Abb. 3.12
3.10
1 (L1)
2 (N)
3 (PE)
> Abb. 3.9
> Abb. 3.10
> Abb. 3.11
3.11
Sicherungssplint
Aderendkappen
3.12
Blende
Markisenmotor
1
2
3 (L1)
4 (N)
5 (PE)
1) weiß = Steuerleitung Ab- bzw. Auffahrt
2) schwarz = Polkontakt Wipptaster
3) braun = L1 / Phase
4) blau = N Neutralleiter
5) grün/gelb = PE Schutzleiter
Einstellung der Endpunkte:
9
Die Endpunkte werden per Funk-Handsender eingestellt .
•
Siehe Programmierung Endpunkte (Seite 16)
•
3T-MOTORS Rohrmotoren | Montageanleitung Markisenmotor
Seitenlager
230 V / 50 Hz
