4 Produktbeschreibung
4.1 Aufbau

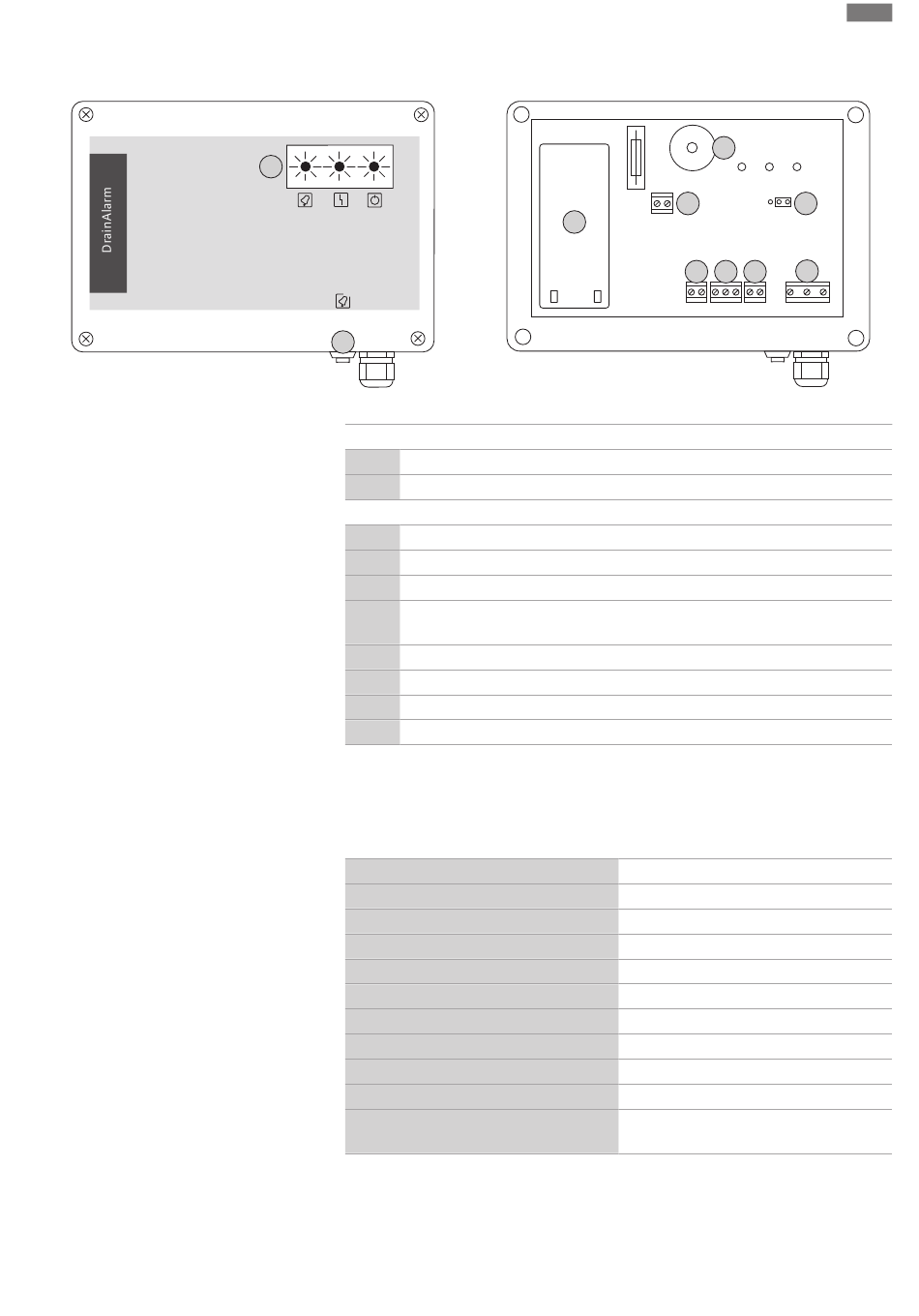

Fig. 1: Bedienelemente und Aufbau
4.2 Informationen zum Schaltgerät
„DrainAlarm GSM"
4.3 Technische Daten
Einbau- und Betriebsanleitung • Wilo DrainAlarm/DrainAlarm FIRST • Ed.01/2024-08
1
off
2
Bedienelemente
1 LEDs
2 Taster für Alarmquittierung
Bauteile
3 Klemmen für Netzanschluss
4 Klemmen für Niveauerfassung und Alarmmelder
5 Klemmen für externen Alarmmelder, Anschluss potentialfrei
6 Klemmen für externen Alarmmelder, Anschluss nicht-potentialfrei (nur Drain-
Alarm)
7 Steckbrücke zur Festlegung der Funktionsweise des Alarmeingangs
8 Klemmen für externe Alarmquittierung (Fernsteuerung)
9 Summer
10 Akku 12 V/1,2 AH, Bleigel (nur DrainAlarm)
Das Schaltgerät „DrainAlarm GSM" ist nicht mehr verfügbar. In dieser Einbau- und Betriebs-
anleitung sind daher keine Informationen zu diesem Schaltgerät enthalten.
Alle Informationen zum Schaltgerät „DrainAlarm GSM" bitte der damaligen Einbau- und Be-
triebsanleitung mit Artikelnummer 2527912 entnehmen.
Herstellungsdatum*
Netzanschluss
Netzfrequenz
Umgebungs-/Betriebstemperatur
Lagertemperatur
Max. relative Luftfeuchtigkeit
Schutzart
Elektrische Sicherheit
Gehäusematerial
Max. Last Alarmausgang, nicht potentialfrei 12 V=, 350 mA
Max. Schaltleistung Alarmausgang, potenti-
alfrei
*Das Herstellungsdatum wird nach ISO 8601 angegeben: JJJJWww
• JJJJ = Jahr
• W = Abkürzung für Woche
• ww = Angabe der Kalenderwoche
9
8
10
8 9
6 5
-
+
1 2 3 4 5
Siehe Typenschild
1~230 V, 50/60 Hz
50/60 Hz
-20 ... 50 °C
-20 ... 50 °C
90 %, nicht kondensierend
IP54
Verschmutzungsgrad II
Polycarbonat
250 V~/V=, 4 A
