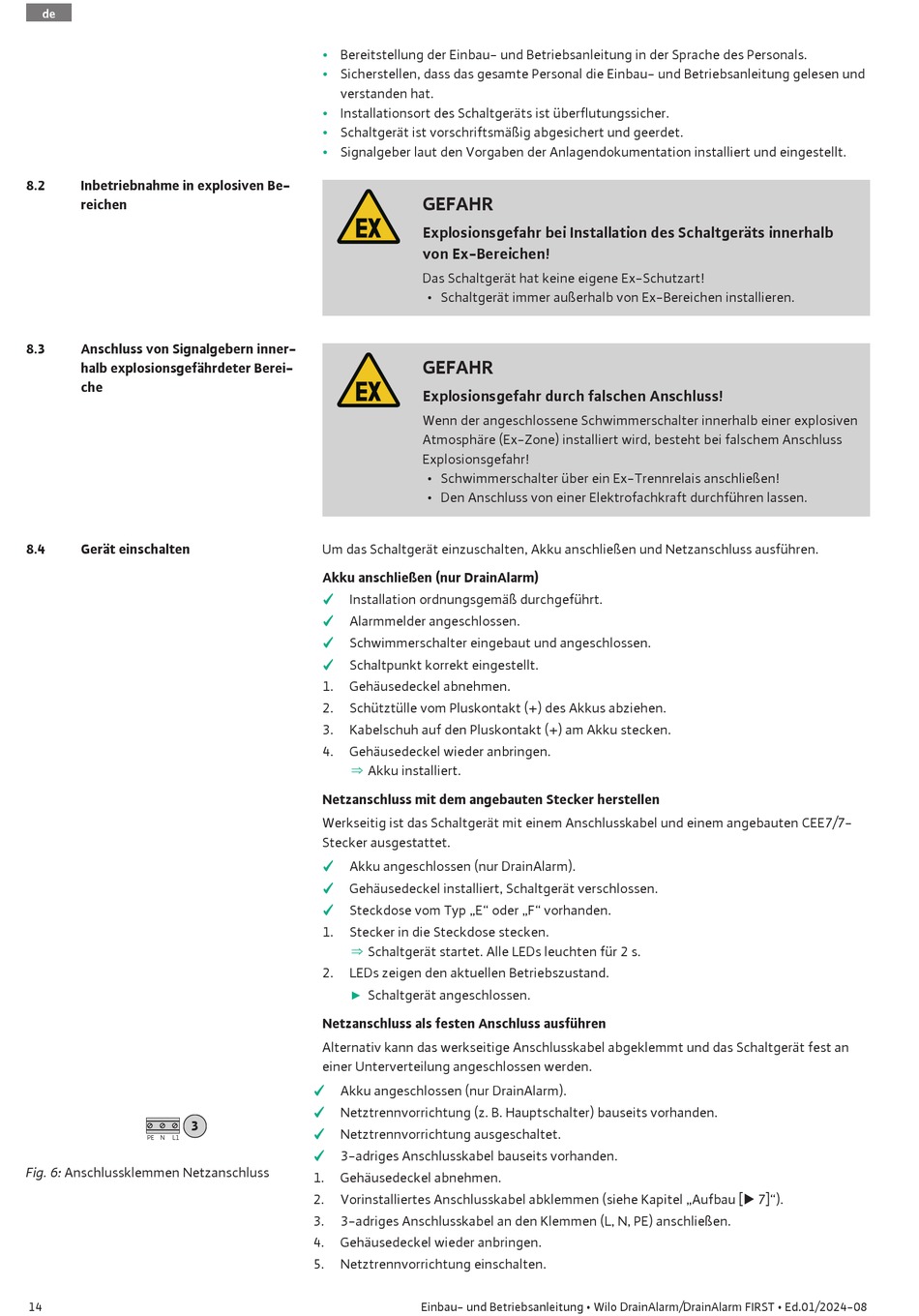

Wilo DrainAlarm Einbau- Und Betriebsanleitung Seite 14

de
8.2 Inbetriebnahme in explosiven Be-
reichen
8.3 Anschluss von Signalgebern inner-
halb explosionsgefährdeter Berei-
che
8.4 Gerät einschalten
3
PE N L1
Fig. 6: Anschlussklemmen Netzanschluss
14
• Bereitstellung der Einbau- und Betriebsanleitung in der Sprache des Personals.
• Sicherstellen, dass das gesamte Personal die Einbau- und Betriebsanleitung gelesen und
verstanden hat.
• Installationsort des Schaltgeräts ist überflutungssicher.
• Schaltgerät ist vorschriftsmäßig abgesichert und geerdet.
• Signalgeber laut den Vorgaben der Anlagendokumentation installiert und eingestellt.
GEFAHR
Explosionsgefahr bei Installation des Schaltgeräts innerhalb
von Ex-Bereichen!
Das Schaltgerät hat keine eigene Ex-Schutzart!
• Schaltgerät immer außerhalb von Ex-Bereichen installieren.
GEFAHR
Explosionsgefahr durch falschen Anschluss!
Wenn der angeschlossene Schwimmerschalter innerhalb einer explosiven
Atmosphäre (Ex-Zone) installiert wird, besteht bei falschem Anschluss
Explosionsgefahr!
• Schwimmerschalter über ein Ex-Trennrelais anschließen!
• Den Anschluss von einer Elektrofachkraft durchführen lassen.
Um das Schaltgerät einzuschalten, Akku anschließen und Netzanschluss ausführen.
Akku anschließen (nur DrainAlarm)
✓ Installation ordnungsgemäß durchgeführt.
✓ Alarmmelder angeschlossen.
✓ Schwimmerschalter eingebaut und angeschlossen.
✓ Schaltpunkt korrekt eingestellt.
1. Gehäusedeckel abnehmen.
2. Schütztülle vom Pluskontakt (+) des Akkus abziehen.
3. Kabelschuh auf den Pluskontakt (+) am Akku stecken.
4. Gehäusedeckel wieder anbringen.
⇒ Akku installiert.
Netzanschluss mit dem angebauten Stecker herstellen
Werkseitig ist das Schaltgerät mit einem Anschlusskabel und einem angebauten CEE7/7-
Stecker ausgestattet.
✓ Akku angeschlossen (nur DrainAlarm).
✓ Gehäusedeckel installiert, Schaltgerät verschlossen.
✓ Steckdose vom Typ „E" oder „F" vorhanden.
1. Stecker in die Steckdose stecken.
⇒ Schaltgerät startet. Alle LEDs leuchten für 2 s.
2. LEDs zeigen den aktuellen Betriebszustand.
▶ Schaltgerät angeschlossen.
Netzanschluss als festen Anschluss ausführen
Alternativ kann das werkseitige Anschlusskabel abgeklemmt und das Schaltgerät fest an
einer Unterverteilung angeschlossen werden.
✓ Akku angeschlossen (nur DrainAlarm).
✓ Netztrennvorrichtung (z. B. Hauptschalter) bauseits vorhanden.
✓ Netztrennvorrichtung ausgeschaltet.
✓ 3-adriges Anschlusskabel bauseits vorhanden.
1. Gehäusedeckel abnehmen.
2. Vorinstalliertes Anschlusskabel abklemmen (siehe Kapitel „Aufbau [" 7]").
3. 3-adriges Anschlusskabel an den Klemmen (L, N, PE) anschließen.
4. Gehäusedeckel wieder anbringen.
5. Netztrennvorrichtung einschalten.
Einbau- und Betriebsanleitung • Wilo DrainAlarm/DrainAlarm FIRST • Ed.01/2024-08
