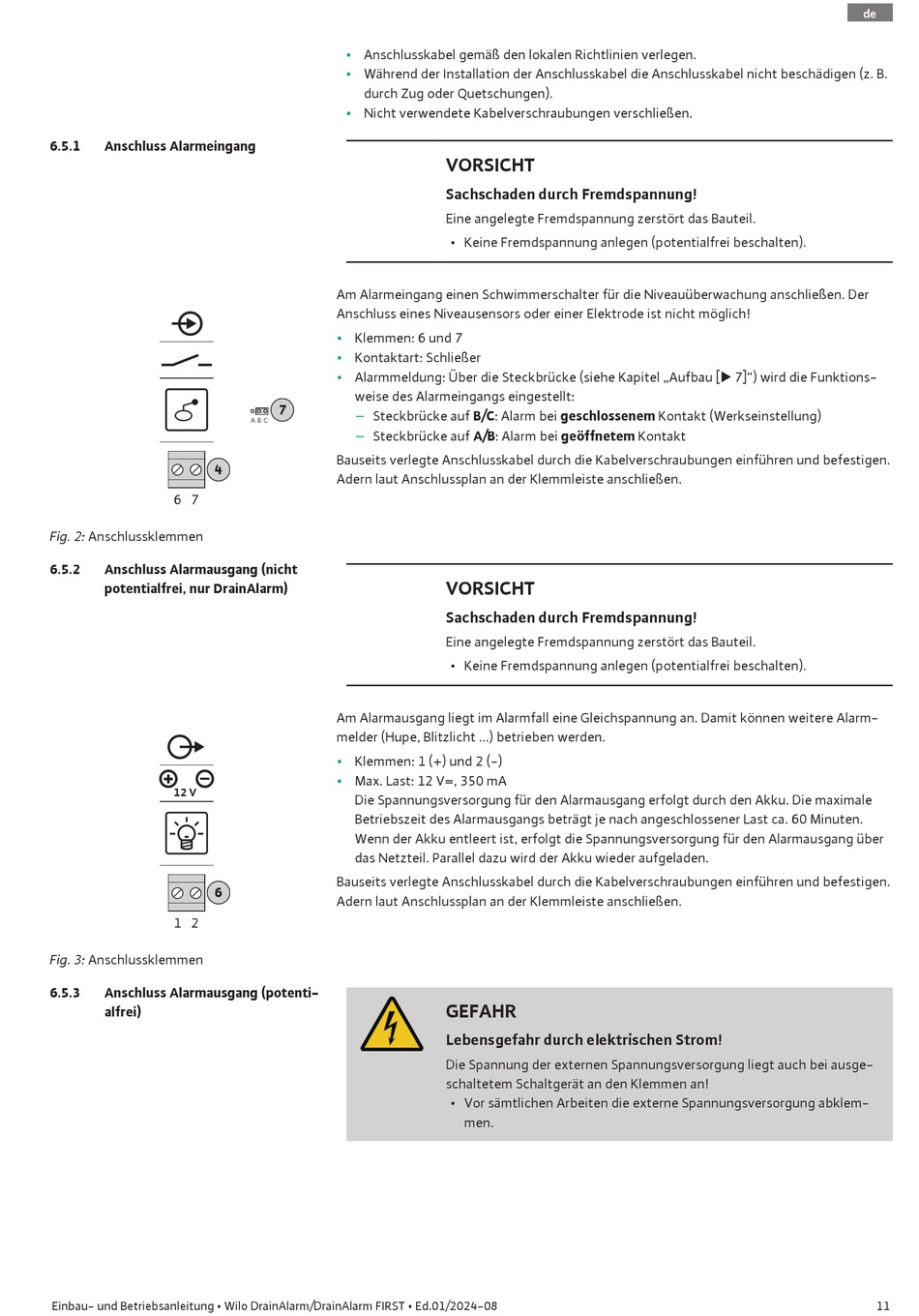

Wilo DrainAlarm Einbau- Und Betriebsanleitung Seite 11

6.5.1 Anschluss Alarmeingang
4
6 7
Fig. 2: Anschlussklemmen
6.5.2 Anschluss Alarmausgang (nicht
potentialfrei, nur DrainAlarm)
12 V
6
1 2
Fig. 3: Anschlussklemmen
6.5.3 Anschluss Alarmausgang (potenti-
alfrei)
Einbau- und Betriebsanleitung • Wilo DrainAlarm/DrainAlarm FIRST • Ed.01/2024-08
• Anschlusskabel gemäß den lokalen Richtlinien verlegen.
• Während der Installation der Anschlusskabel die Anschlusskabel nicht beschädigen (z. B.
durch Zug oder Quetschungen).
• Nicht verwendete Kabelverschraubungen verschließen.
Am Alarmeingang einen Schwimmerschalter für die Niveauüberwachung anschließen. Der
Anschluss eines Niveausensors oder einer Elektrode ist nicht möglich!
• Klemmen: 6 und 7
• Kontaktart: Schließer
• Alarmmeldung: Über die Steckbrücke (siehe Kapitel „Aufbau [" 7]") wird die Funktions-
weise des Alarmeingangs eingestellt:
7
–
Steckbrücke auf B/C: Alarm bei geschlossenem Kontakt (Werkseinstellung)
A B C
–
Steckbrücke auf A/B: Alarm bei geöffnetem Kontakt
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen.
Am Alarmausgang liegt im Alarmfall eine Gleichspannung an. Damit können weitere Alarm-
melder (Hupe, Blitzlicht ...) betrieben werden.
• Klemmen: 1 (+) und 2 (-)
• Max. Last: 12 V=, 350 mA
Die Spannungsversorgung für den Alarmausgang erfolgt durch den Akku. Die maximale
Betriebszeit des Alarmausgangs beträgt je nach angeschlossener Last ca. 60 Minuten.
Wenn der Akku entleert ist, erfolgt die Spannungsversorgung für den Alarmausgang über
das Netzteil. Parallel dazu wird der Akku wieder aufgeladen.
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und befestigen.
Adern laut Anschlussplan an der Klemmleiste anschließen.
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen (potentialfrei beschalten).
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen (potentialfrei beschalten).
GEFAHR
Lebensgefahr durch elektrischen Strom!
Die Spannung der externen Spannungsversorgung liegt auch bei ausge-
schaltetem Schaltgerät an den Klemmen an!
• Vor sämtlichen Arbeiten die externe Spannungsversorgung abklem-
men.
de
11
