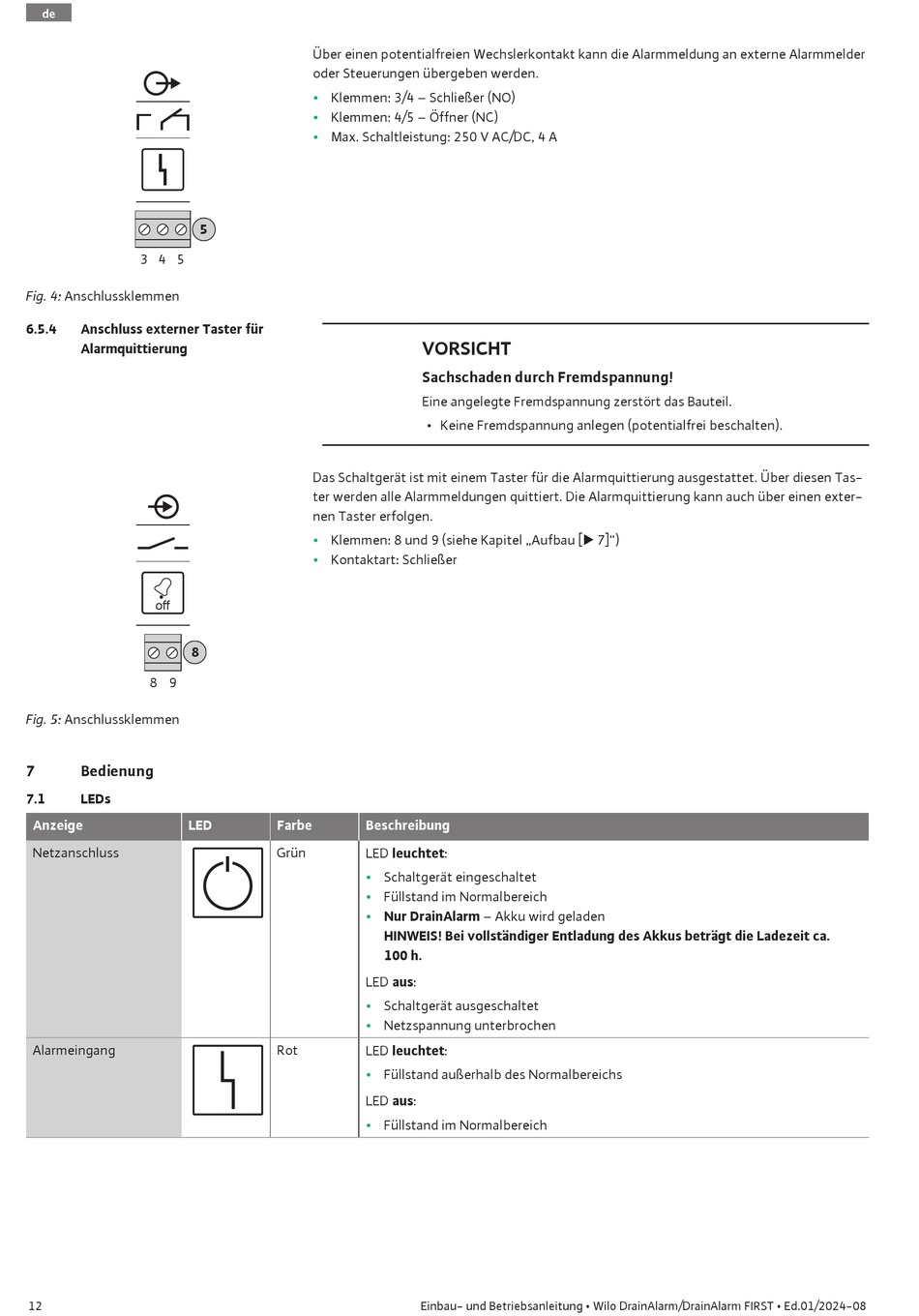

Fig. 4: Anschlussklemmen
6.5.4 Anschluss externer Taster für
Alarmquittierung
off
8
8 9
Fig. 5: Anschlussklemmen
7 Bedienung
7.1 LEDs
Anzeige LED
Netzanschluss
Alarmeingang
12
Über einen potentialfreien Wechslerkontakt kann die Alarmmeldung an externe Alarmmelder
oder Steuerungen übergeben werden.
• Klemmen: 3/4 − Schließer (NO)
• Klemmen: 4/5 − Öffner (NC)
• Max. Schaltleistung: 250 V AC/DC, 4 A
VORSICHT
Sachschaden durch Fremdspannung!
Eine angelegte Fremdspannung zerstört das Bauteil.
• Keine Fremdspannung anlegen (potentialfrei beschalten).
Das Schaltgerät ist mit einem Taster für die Alarmquittierung ausgestattet. Über diesen Tas-
ter werden alle Alarmmeldungen quittiert. Die Alarmquittierung kann auch über einen exter-
nen Taster erfolgen.
• Klemmen: 8 und 9 (siehe Kapitel „Aufbau [" 7]")
• Kontaktart: Schließer
Farbe Beschreibung
Grün
LED leuchtet:
• Schaltgerät eingeschaltet
• Füllstand im Normalbereich
• Nur DrainAlarm − Akku wird geladen
HINWEIS! Bei vollständiger Entladung des Akkus beträgt die Ladezeit ca.
100 h.
LED aus:
• Schaltgerät ausgeschaltet
• Netzspannung unterbrochen
Rot LED leuchtet:
• Füllstand außerhalb des Normalbereichs
LED aus:
• Füllstand im Normalbereich
