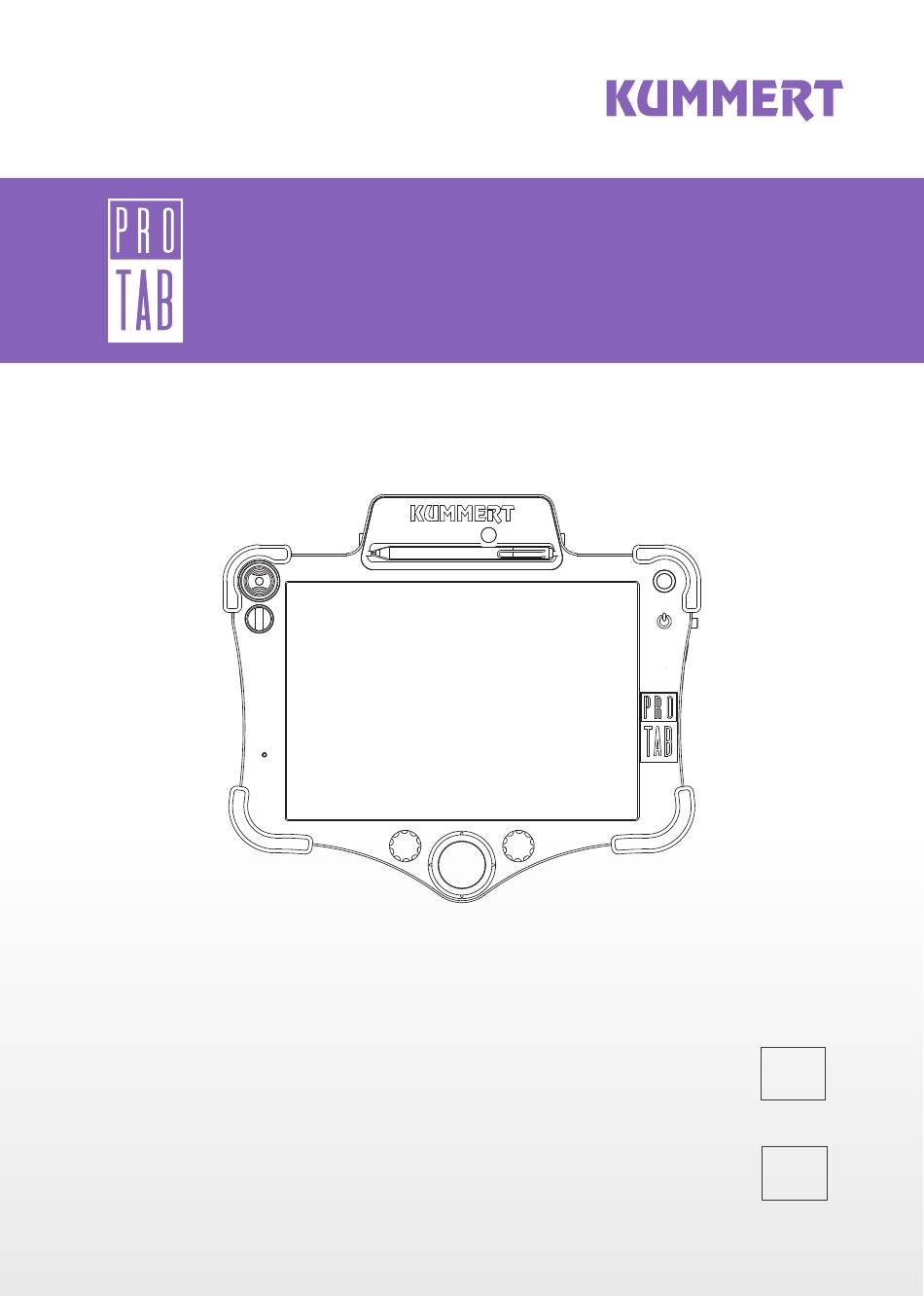

- Seite 1 BEDIENUNGSANLEITUNG proTab INSTRUCTION MANUAL proTab...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Arbeitsvorbereitung ......................10 Bedienpult entnehmen und einsetzen ..................... 10 Netzbetrieb ..............................10 Akkubetrieb .............................11 Bedienung ..........................11 proTab einschalten ..........................11 proTab ausschalten ..........................11 Bedienung Software ..........................11 Bedienelemente ............................. 11 Fenster Bearbeitung ..........................12 Fenster Live/ TV-Untersuchung ......................13 Arbeitsende ........................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und die Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. - Seite 6 Lassen Sie das Gerät nicht fallen. • Schützen Sie das Gerät vor übermäßiger Hitze und Sonneneinstrahlung. • Laden Sie die Akkus ausschließlich mit von Kummert GmbH angebotenen Kabeln und Netzteilen. VORSICHT Magnetische Teile! Das Gerät enthält magnetische Teile an der Verbindung zwischen Basis und Bedienpult und zwischen Basis und Schirmhalter.
-
Seite 7: Vorbereitung
Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. Der Standard-Lieferumfang beinhaltet: • proTab • Bedienstift • Stiftspitze zum Austausch •... -
Seite 8: Produktbeschreibung
PRODUKTBESCHREIBUNG Grundlagen Das proTab ist in Kombination mit dem Profi NG ein Grundgerät zur Inspektion von Rohrleitungen. Hierfür wird es mittels einer Haspel bzw. Kabeltrommel mit einer Kamera bzw. einem Fahrwagen verbunden. Das Gerät dient zur Steuerungen der angeschlossenen Kamera bzw. des angeschlossenen Fahrwagens. Zur Nutzung des Gerätes ist die Software... -
Seite 9: Komponenten
Komponenten Vorderseite Rückseite Mini-Joystick Button Kipptaster 10 Bedienstift Display 11 Magnetische Halterung Bedienstift 12 Laser 13 Riegel Drehknopf links/ rechts 14 Tablet-Kamera 3D-Joystick USB-C-Anschluss 15 LED-Spot Ein-Schalter... -
Seite 10: Arbeitsvorbereitung
Halt des proTab bevor Sie es loslassen. Netzbetrieb Ist das proTab mit dem Profi NG verbunden und dieses mit einer Stromquelle, so wird das proTab über das Profi NG mit Strom versorgt. Alternativ verbinden Sie den Netzstecker des optional erhältlichen Ladekabels mit einer geeigneten Stromquelle. -
Seite 11: Akkubetrieb
Akkubetrieb Das proTab ist mit einem integrierten Akku ausgestattet. Der Ladestand des Akkus kann über die Benutzeroberfläche der can3D geprüft werden. Weitere Informationen hierzu finden Sie ® in der Bedienungsanleitung der Software. HINWEIS Gefahr von Datenverlust! Unterbrechungen in der Stromversorgung stören den Betrieb des Gerätes und können zu Fehlfunktionen und Datenverlust führen. -
Seite 12: Fenster Bearbeitung
Fenster Bearbeitung Die Bedienelemente dienen hauptsächlich der Steuerung des Lasers und der Bewegung im 3D-Raum. Um alle beschriebenen Funktionen nutzen zu können, muss das proTab mit einem Profi NG verbunden sein und die Software can3D NG verwendet werden. ® Ansicht verschieben Bewegen Sie den 3D-Joystick nach vorne, hinten, links oder rechts. -
Seite 13: Fenster Live/ Tv-Untersuchung
Position 1: ca. 30cm vor dem Hinterrad des Profi NG Position 2: gerade nach vorne Position 3: gerade nach oben Ist das proTab nicht mit einem Profi NG verbunden, verfügt der Button über andere Funktionen. Umgebungsfoto aufnehmen Wird der Button gedrückt, wird die Kamera des proTab aktiviert und der Dialog zur Aufnahme eines Umgebungsfotos geöffnet. -
Seite 14: Arbeitsende
Sollten Fehler auftreten, können Sie mit Hilfe der folgenden Aufstellung mögliche Ursachen eingrenzen und Probleme in vielen Fällen selbst beheben. STÖRUNG MÖGLICHE ABHILFE Kein Kamera-Bild Verbindung zwischen proTab und Profi NG prüfen Gerät fährt nicht sofort herunter Windows-Updates werden ausgeführt. Stromver- sorgung sicherstellen und warten bis das Gerät... -
Seite 15: Reinigung
Gerät lädt nicht Verbindung zwischen proTab und Profi NG bzw. Ladekabel prüfen Ansicht bzw. Kamera bewegen sich proTab neustarten und darauf achten, dass der unkontrolliert 3D-Joystick beim Hochfahren nicht bewegt oder gedrückt wird. Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen... -
Seite 16: Entsorgung
Alle Schrauben vorhanden und festgezogen Verbindungen auf Verunreinigungen prüfen Gerät auf Beschädigung prüfen Gerät reinigen (s. „Reinigung“) Akkustand prüfen, ggf. laden Bei Schäden und fehlenden Komponenten wenden Sie sich bitte an einen zertifizierten Servicepartner oder an den Hersteller. ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. - Seite 33 NOTIZEN...
- Seite 34 NOTIZEN...
- Seite 35 NOTES...
- Seite 36 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
