Frigelux CA155BDS Gebrauchsanweisung Seite 44

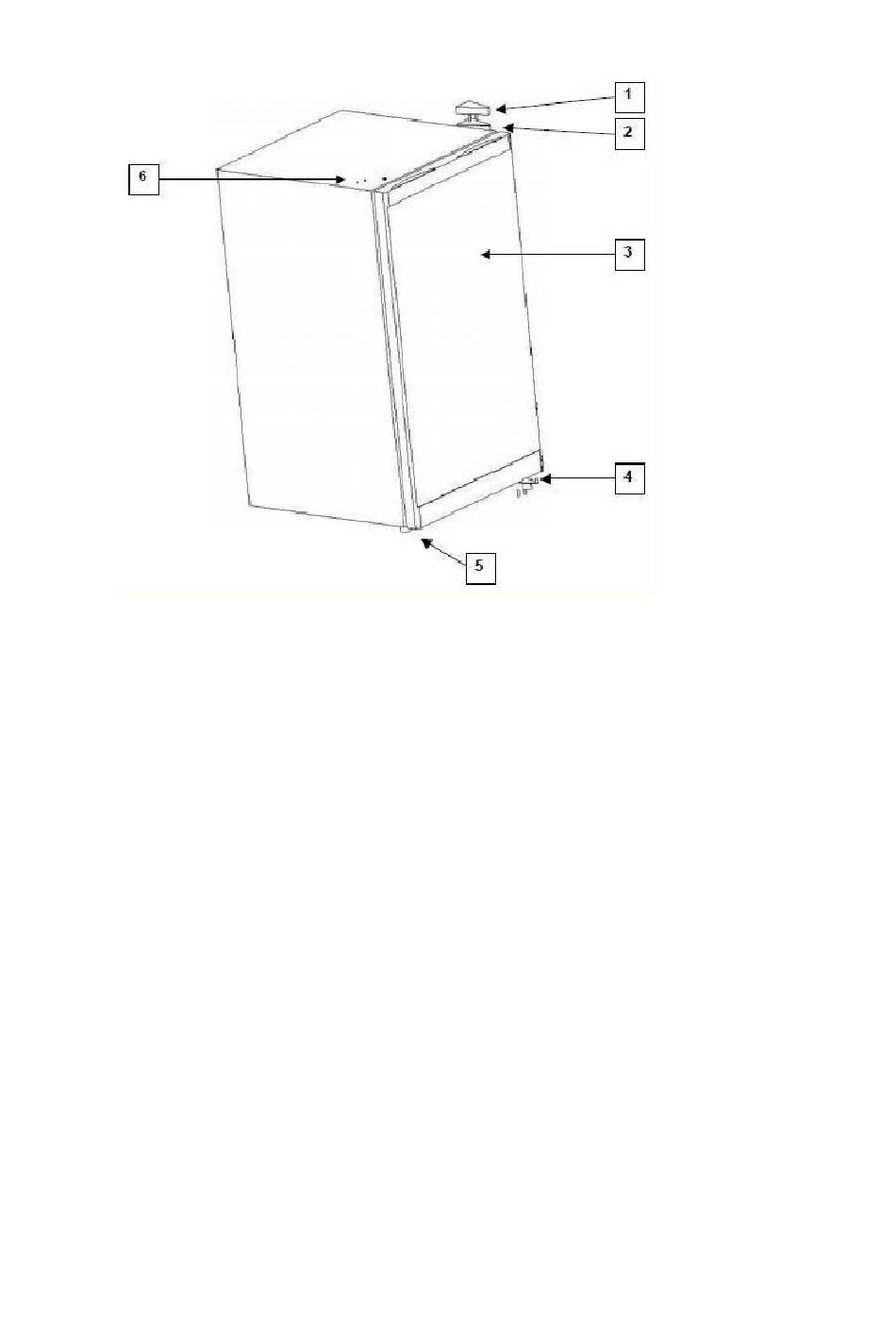

1. Obere Scharnierabdeckung
2. Oberes Scharnier
3. Tür
•
Entfernen Sie die obere Scharnierabdeckung (1) und das obere Scharnier (2).
•
Heben Sie die Tür an und entfernen Sie die Befestigungsschrauben des unteren Scharniers (4).
•
Entfernen Sie den Scharnierstift und das untere Scharnier (4), indem Sie die Schrauben lösen.
•
Entfernen Sie den Fuß (5) auf der linken Seite und montieren Sie ihn auf der rechten Seite
wieder
•
Bringen Sie das untere Scharnier (4) an der linken Seite des Geräts wieder an, indem Sie die
Schrauben wieder anbringen
•
Setzen Sie die Tür (3) wieder auf das untere Scharnier (4) und montieren Sie das obere
Scharnier (2) wieder.
•
Stellen Sie sicher, dass die Tür und die Dichtungen korrekt installiert sind.
•
Bringen Sie die obere Scharnierabdeckung (1) wieder an.
4. Unteres Scharnier
5. Füße
6. Kunststoffabdeckung
44
