Bediening

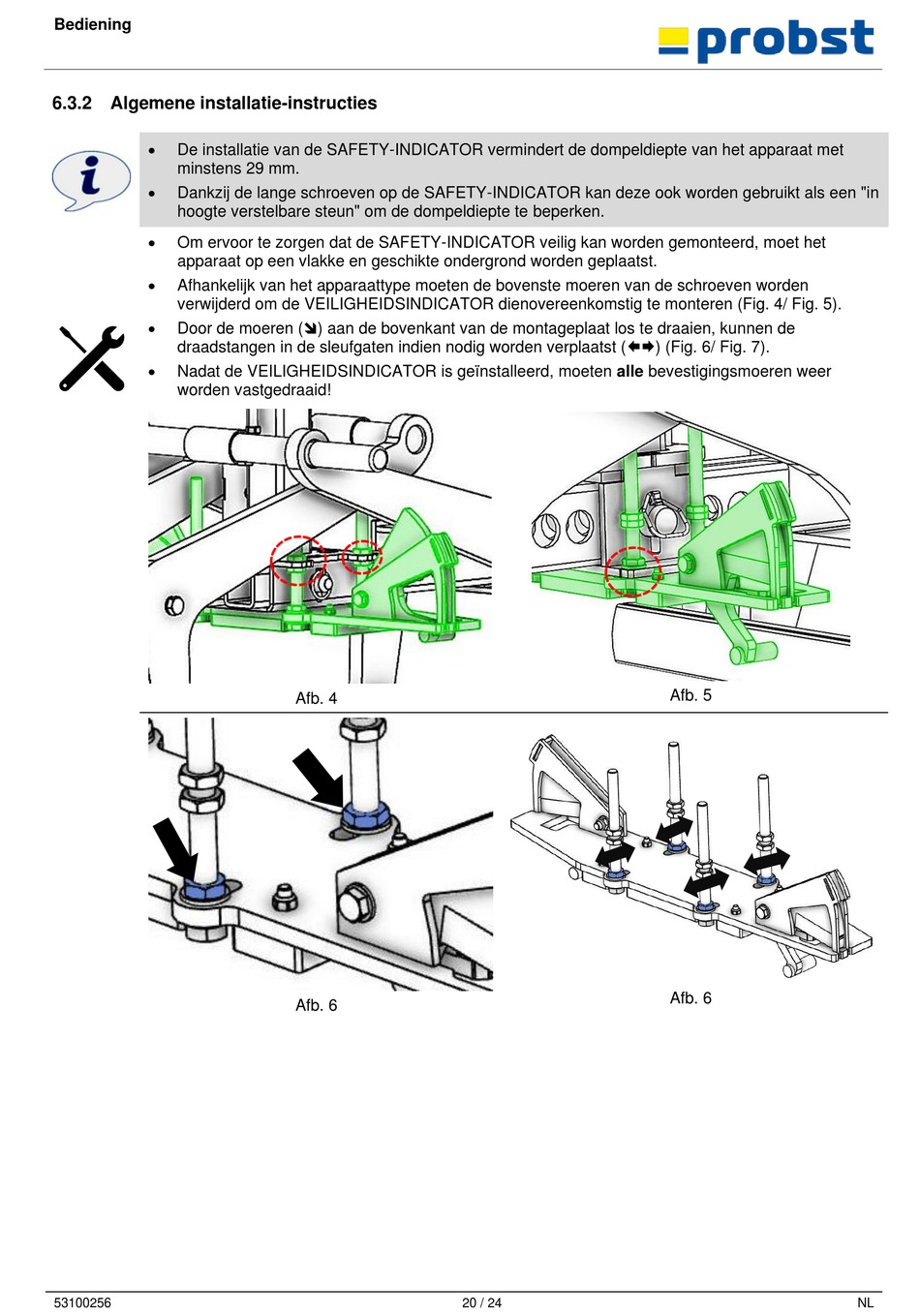

6.3.2 Algemene installatie-instructies
De installatie van de SAFETY-INDICATOR vermindert de dompeldiepte van het apparaat met
minstens 29 mm.
Dankzij de lange schroeven op de SAFETY-INDICATOR kan deze ook worden gebruikt als een "in
hoogte verstelbare steun" om de dompeldiepte te beperken.
Om ervoor te zorgen dat de SAFETY-INDICATOR veilig kan worden gemonteerd, moet het
apparaat op een vlakke en geschikte ondergrond worden geplaatst.
Afhankelijk van het apparaattype moeten de bovenste moeren van de schroeven worden
verwijderd om de VEILIGHEIDSINDICATOR dienovereenkomstig te monteren (Fig. 4/ Fig. 5).
Door de moeren () aan de bovenkant van de montageplaat los te draaien, kunnen de
draadstangen in de sleufgaten indien nodig worden verplaatst () (Fig. 6/ Fig. 7).
Nadat de VEILIGHEIDSINDICATOR is geïnstalleerd, moeten alle bevestigingsmoeren weer
worden vastgedraaid!
53100256
Afb. 4
Afb. 6
20 / 24
Afb. 5
Afb. 6
NL
