Einstellungen
5 Einstellungen

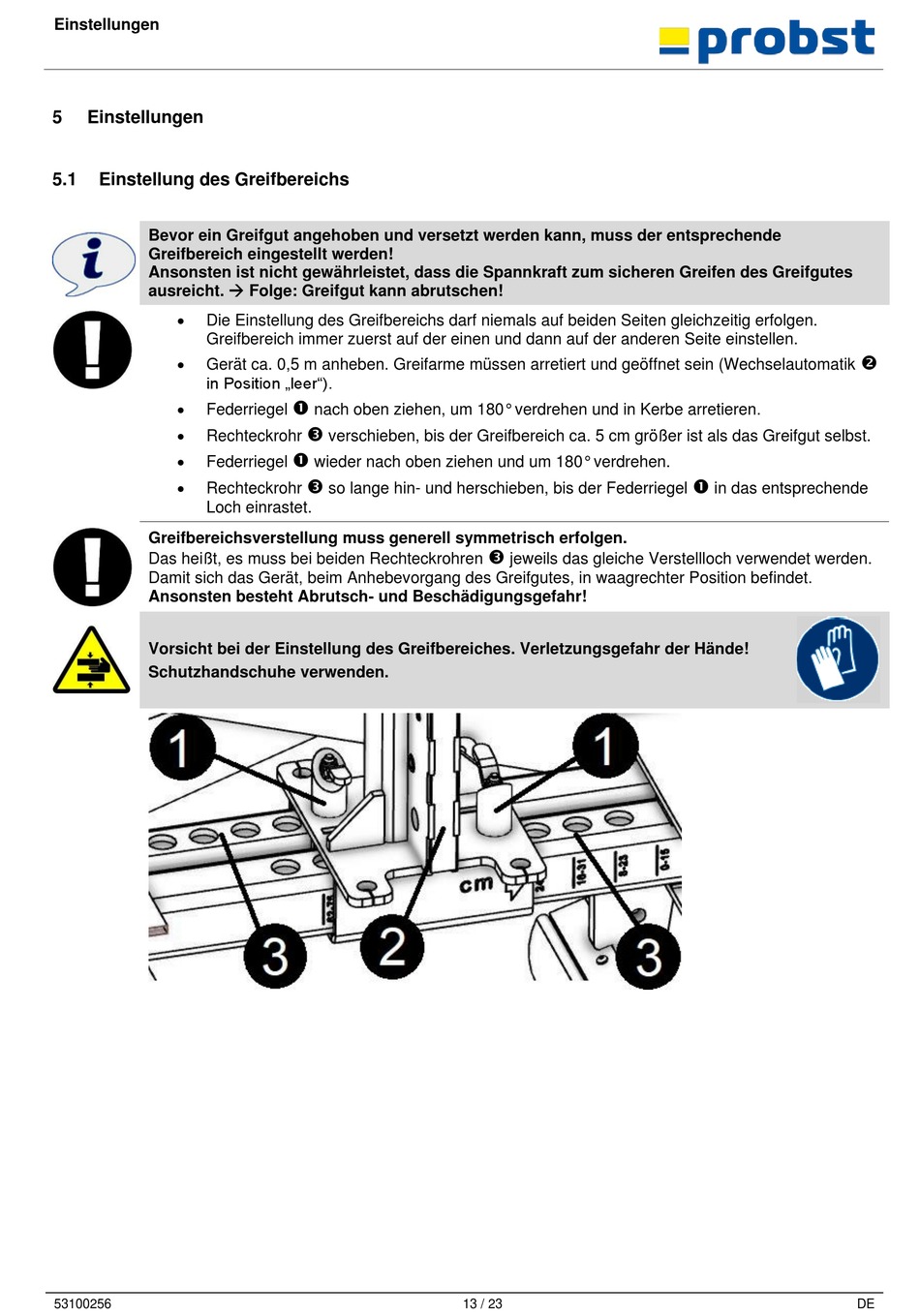

5.1 Einstellung des Greifbereichs
Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende
Greifbereich eingestellt werden!
Ansonsten ist nicht gewährleistet, dass die Spannkraft zum sicheren Greifen des Greifgutes
ausreicht. → Folge: Greifgut kann abrutschen!
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen.
Greifbereich immer zuerst auf der einen und dann auf der anderen Seite einstellen.
•
Gerät ca. 0,5 m anheben. Greifarme müssen arretiert und geöffnet sein (Wechselautomatik
in Position „leer").
•
Federriegel
•
Rechteckrohr
•
Federriegel
•
Rechteckrohr
Loch einrastet.
Greifbereichsverstellung muss generell symmetrisch erfolgen.
Das heißt, es muss bei beiden Rechteckrohren
Damit sich das Gerät, beim Anhebevorgang des Greifgutes, in waagrechter Position befindet.
Ansonsten besteht Abrutsch- und Beschädigungsgefahr!
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.
53100256

nach oben ziehen, um 180° verdrehen und in Kerbe arretieren.

verschieben, bis der Greifbereich ca. 5 cm größer ist als das Greifgut selbst.

wieder nach oben ziehen und um 180° verdrehen.

so lange hin- und herschieben, bis der Federriegel
13 / 23

jeweils das gleiche Verstellloch verwendet werden.


in das entsprechende
