Maniement

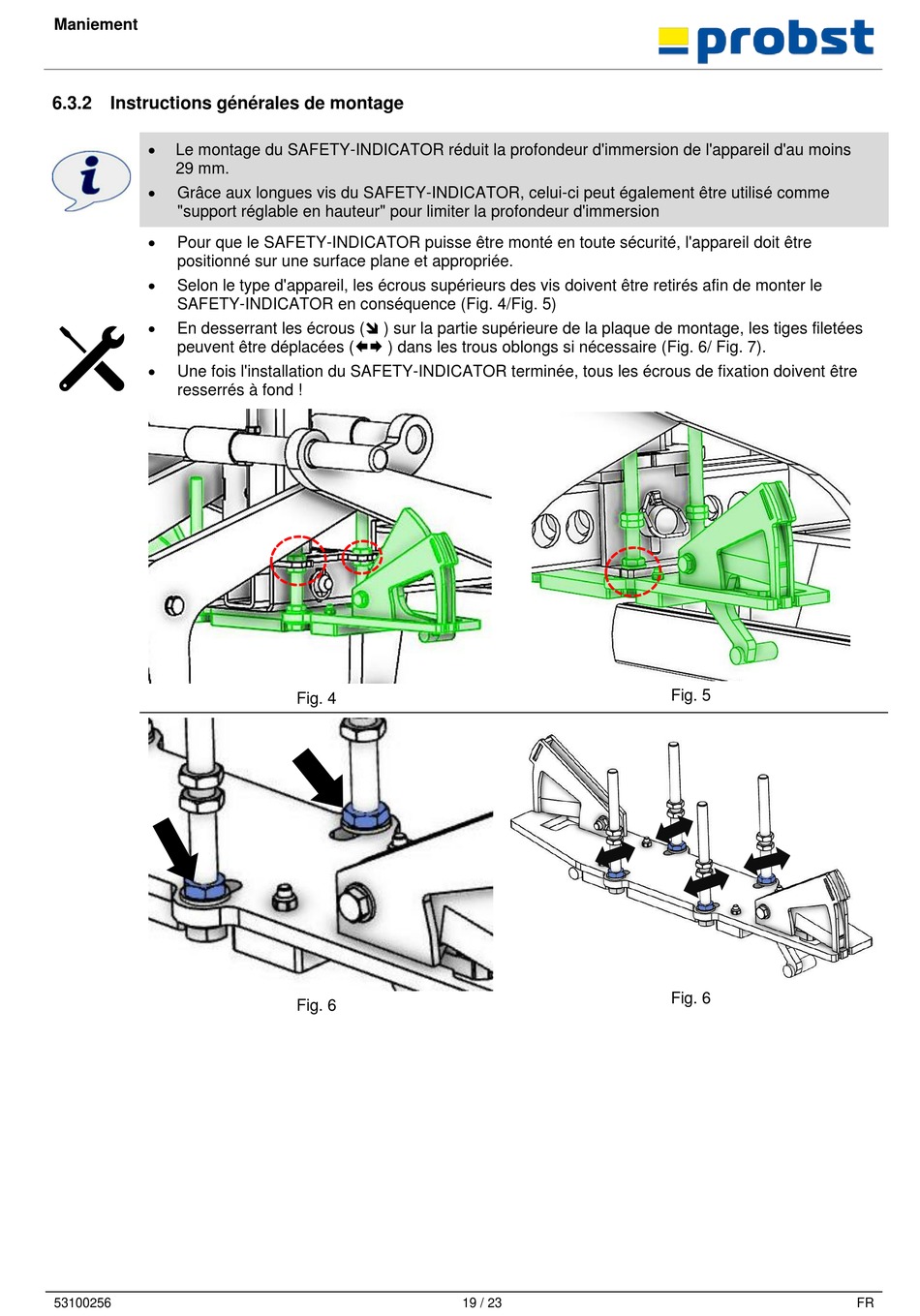

6.3.2 Instructions générales de montage
•
Le montage du SAFETY-INDICATOR réduit la profondeur d'immersion de l'appareil d'au moins
29 mm.
•
Grâce aux longues vis du SAFETY-INDICATOR, celui-ci peut également être utilisé comme
"support réglable en hauteur" pour limiter la profondeur d'immersion
•
Pour que le SAFETY-INDICATOR puisse être monté en toute sécurité, l'appareil doit être
positionné sur une surface plane et appropriée.
•
Selon le type d'appareil, les écrous supérieurs des vis doivent être retirés afin de monter le
SAFETY-INDICATOR en conséquence (Fig. 4/Fig. 5)
•
En desserrant les écrous ( ) sur la partie supérieure de la plaque de montage, les tiges filetées
peuvent être déplacées ( ) dans les trous oblongs si nécessaire (Fig. 6/ Fig. 7).
•
Une fois l'installation du SAFETY-INDICATOR terminée, tous les écrous de fixation doivent être
resserrés à fond !
53100256
Fig. 4
Fig. 6
19 / 23
Fig. 5
Fig. 6
FR
