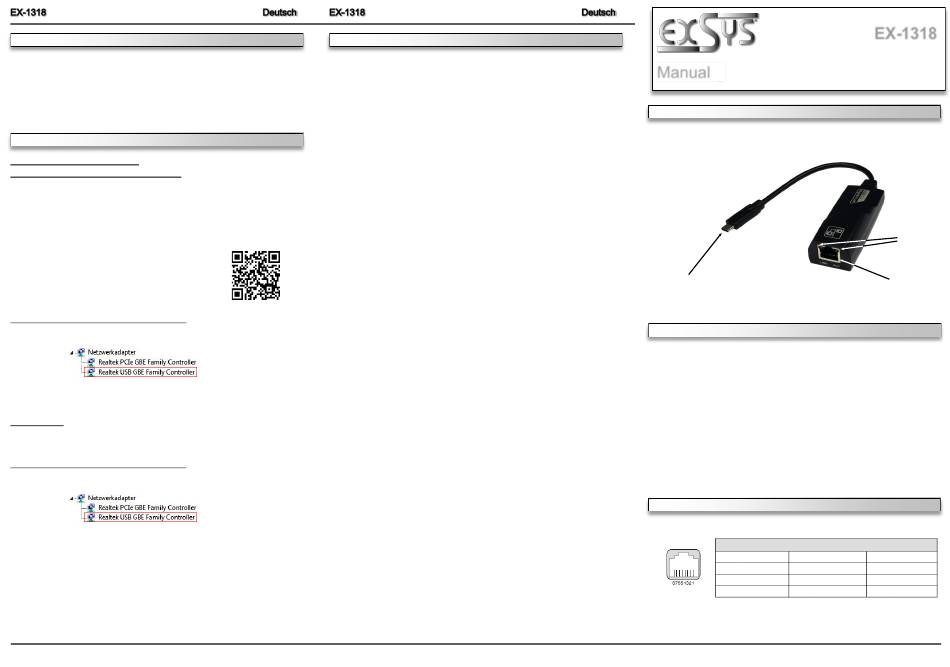

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1318 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie die EX-1318 mit einer C-Buchse an Ihrem PC.
2.
Nun können Sie ein Netzwerkkabel an die EX-1318 anschließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10/
Windows Server 2003 & 2008R2 & 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1318 und zeigt
Ihnen diesen als „USB 10/100/1000 LAN" im Gerätemanager an. Nun benötigt die EX-1318
die korrekten Treiber. Es erscheint nun automatisch folgendes Fenster:
Die Treiber liegen auf der EXSYS Webseite zum Download bereit:
www.exsys.de
oder
www.exsys.ch
Suchen nach:
EX-1318
Alternativ scannen Sie den QR Code rechts:
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1318 richtig installiert.
Windows 11
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1318 automatisch
und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1318 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
3
Anleitung
Manual
Vers. 1.2 / 06.11.24
LAYOUT
USB 3.2 Gen 1 C-Plug
for connect to PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-1318 has a USB 3.2 Gen 1 C plug for connection to the PC and an RJ45 port. The EX-
1318 allows you to easily connect your desktop PC or notebook to a 10/100/1000 Mbps net-
work or to connect a terminal device. The USB port supports all versions from 1.1 to 3.1. The
EX-1318 ensures secure data transmission and excellent performance of up to 5 Gbit per
second on the USB interface. The RJ45 connector is supported by a Realtek chipset. It sup-
ports bus-powered mode. Manual setting of I/O addresses and interrupts is not possible, as the
settings are made automatically by the system (BIOS) and when the operating system is in-
stalled.
Compatibility:
USB 1.1, 2.0, 3.0 & 3.2 Gen 1 / TCP/IP 10/100/1000
Operating system:
Windows XP / Vista/ 7/ 8.x/ 10/ 11/ Server 20xx, Linux, MAC OS
Connectors:
1x USB 3.2 Gen 1 C-Plug, 1x RJ45 Gigabit Ethernet Port
Extent of delivery:
EX-1318, Manual
CONNECTORS
RJ45 Port:
RJ45 Port
Pin
Signal
Pin
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
3
BI_DB+
6
4
EX-1318
Status LED´s
RJ45 Port
Signal
Pin
Signal
7
BI_DD+
BI_DC-
8
BI_DD-
BI_DB-
