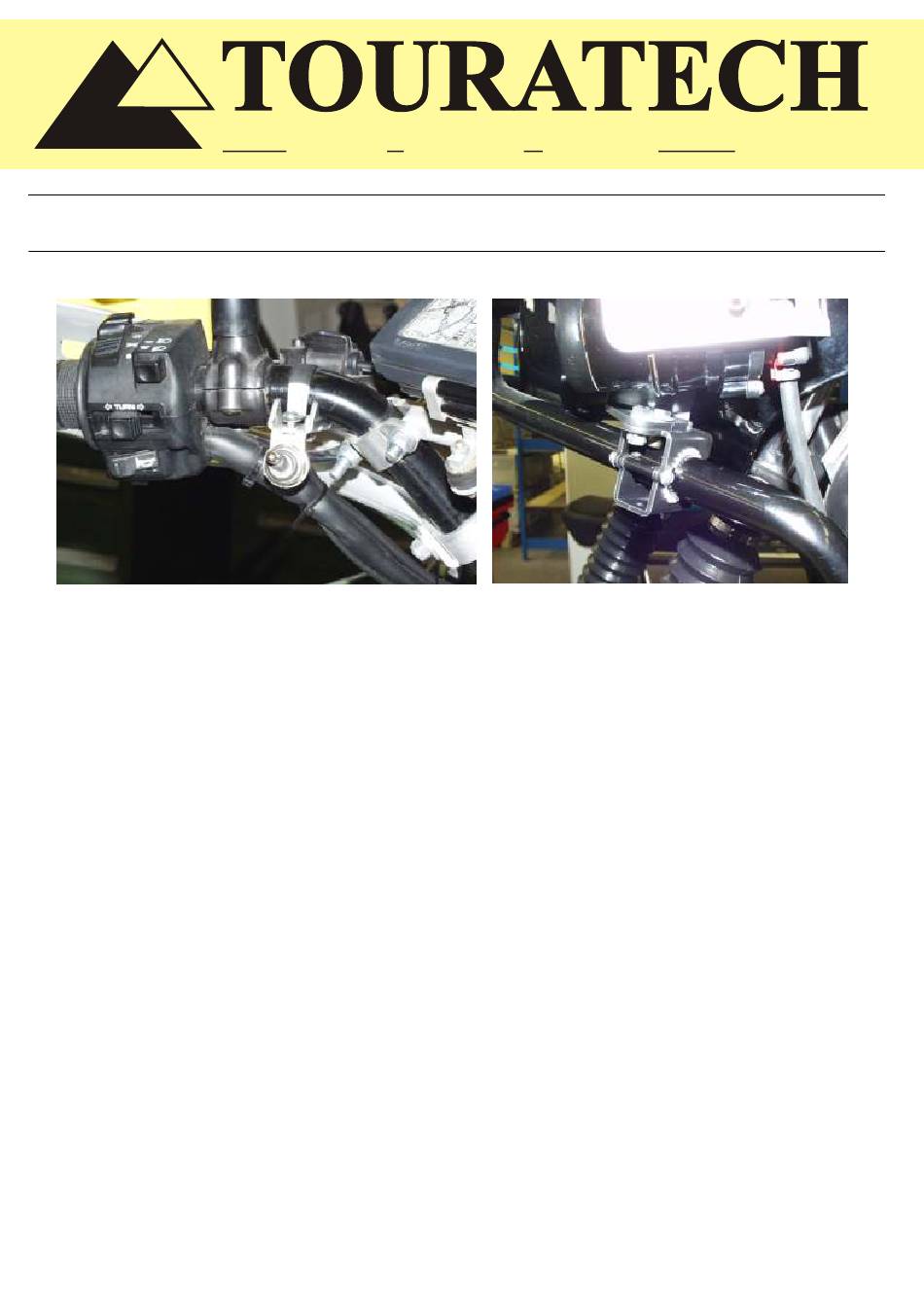

Ziehen Sie den Schalter zum Lenker und montieren Sie ihn an der linken Seite direkt neben den
Armaturen mit der mitgelieferten Rohrschelle, zwei Schrauben LiKo M4x10 und zwei Muttern
M4.Richten Sie den Schalter so aus ,dass er sich vertikal schalten lässt.
Verschrauben Sie jetzt die Halterung des Zusatzscheinwerfers an der Klemmung mit den M6x 18
Sechskantschrauben. Außen mit 2 kleinen U-Scheiben, innen mit einer großen U-Scheibe M6.
Den Scheinwerfer am Halter mit M6x 16 Linsenkopfschrauben verschrauben.
Jetzt die komplette Einheit an dem Sturzbügel klemmen. Legen Sie in die Klemmung den
mitgelieferten Kantenschutz.
Kürzen Sie das blaue und rote Kabel entsprechend und ziehen sie es durch die beiden dafür
vorgesehenen Durchgänge an der Unterseite der hinteren Nebelscheinwerferabdeckung.
Bringen Sie jetzt die mitgelieferten Flachstecker an den Kabeln an.
Schließen Sie nun das blaue Kabel im Scheinwerfer rechts außen an(Masse).
Schließen Sie das rote Kabel direkt am Leuchtmittel an.Sichern Sie das rote kabel mit einem
Kabelbinder an der Leuchtmittelklemme.Ziehen Sie nun die Abdeckung über den
Scheinwerfer.Klemmen Sie die Batterie und die Masseleiteung des Scheinwerfers an.
Bei eingeschaltetem Abblendlicht sollte sich jetzt der Nebelscheinwerfer einschalten lassen.
Richten Sie jetzt den Scheinwerfer aus und ziehen Sie alle Befestigungsschrauben an.
Jetzt die Scheinwerfer Blende mit den LiKo M6x10 anschrauben.
Achten Sie darauf das die Kabel nicht stark geknickt oder eingequetscht werden und nicht an sich
stark erhitzenden Teilen liegen.
