Touratech 01-040-1305-0 Anleitung

01-040-1305-0
Lieferumfang:
1 x Verstärkung H1
4 x Schraube senkkopf M4x10
Für die Montage benötigen Sie folgendes Werkzeug:
- Bleistift
- Kreuzschlitzschraubendreher
- Körner oder Nagel
- Hammer
- Bohrmaschine mit Bohrer Ø 4,5mm
- Senker 90°
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
TOURING RALLYE RACING
1 1

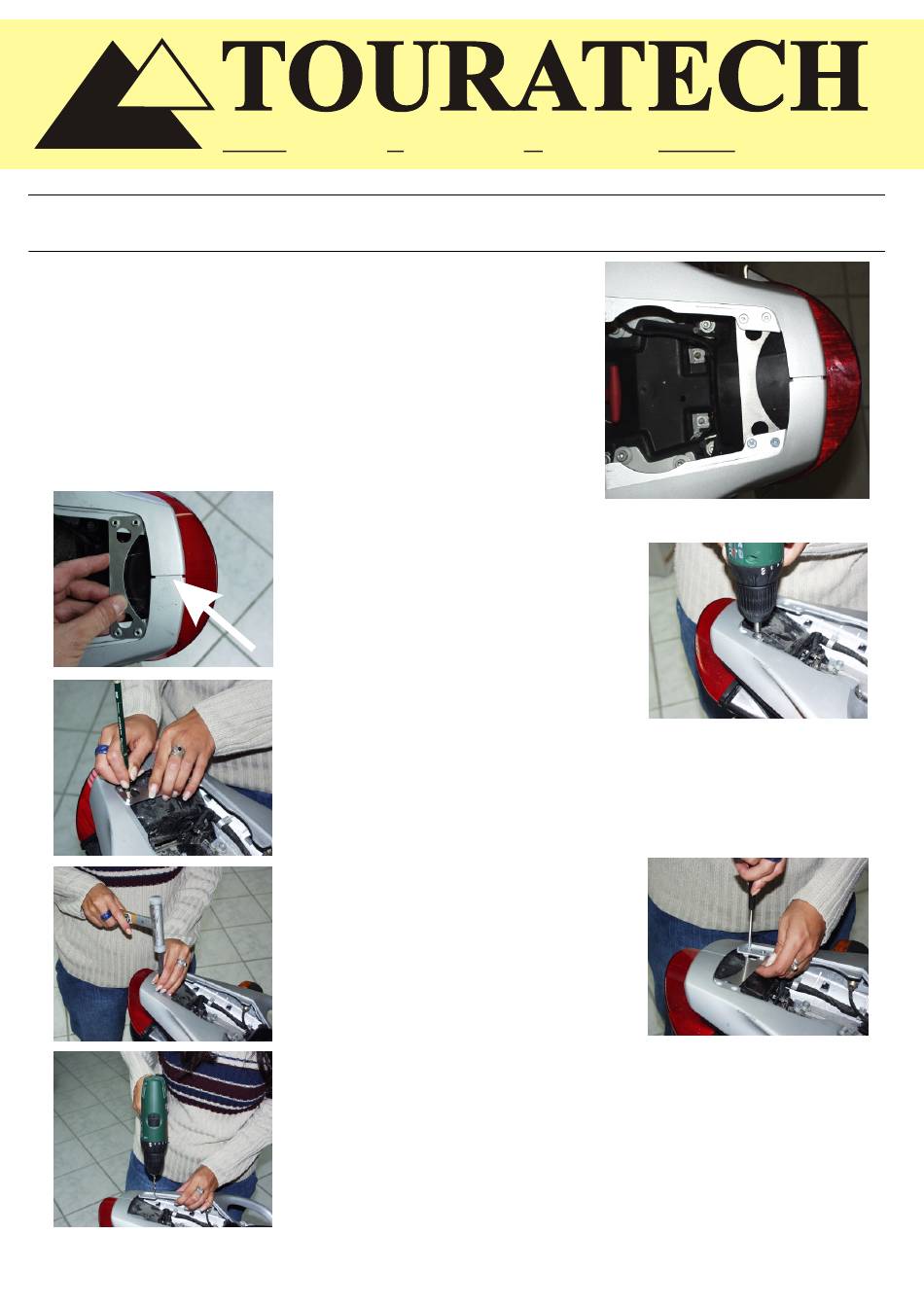

Montage:
1. Entfernen Sie bitte die Gepäckbrücken-
abdeckung.
Legen Sie die Verstärkung, mit
den Muttern nach oben und der
halbrunden Aussparung nach hinten,
wie im Bild gezeigt, auf die Gepäckbrücke.
2 2
2. Achten Sie bitte darauf, dass die zwei Teile
der Gepäckbrücke zusammen sind (siehe
Pfeil in Bild 1).
Zeichnen Sie bitte die Position der 4 Löcher
(durch die Muttern) mit einem spitzen Blei-
stift an. ACHTUNG: Bitte auf keinen Fall die
Position der Verstärkung während dem An-
zeichnen verändern.
3 3
3. Machen Sie bitte einen Körnerpunkt jeweils
in der Mitte der vier Bleistiftmarkierungen.
4 4
4. Bohren Sie nun die vier Löcher mit einem
Durchmesser von 4,5mm.
TECHNOLOGY
Anleitung Verstärkung H1
BMW F650 GS / DAKAR
5 5
5. Senken Sie die Bohrungen
mit einem 90°-Senker
für die Verwendung mit
den beiliegenden
Schrauben.
6 6
6. Halten Sie die Verstärkung
H1unter die Kunststoffteile und
schrauben Sie sie mit den bei-
liegenden Schrauben fest.
7. Fertig. Sie können jetzt die
abschließbare Klappe
wieder aufschieben.
März 2002
7 7
