Touratech R1100GS Anleitung

TOURING RALLYE RACING TECHNOLOGY
März 2002
Anleitung
01-051-0501-0
Sturzbügel R1100GS
Lieferumfang:
1 x Sturzbügelteil unten links
1 x Sturzbügelteil unten rechts
1 x Sturzbügelteil oben links
1 x Sturzbügelteil oben rechts
1 x Verbindungsbügel oben
1 x Verbindungsbügel unten
4 x Gummi-Metall-Element 25/10 M6 mod.
2 x Schraube Innensechskant M8x30
4 x Schraube Innensechskant M6x35
4 x Schraube Innensechskant M6x20
12 x Mutter selbstsichernd M6
2 x U-Scheibe M8 klein
20 x U-Scheibe M6 klein
Montage:
Bitte alle Schraubverbindungen zuerst nur lose anlegen und erst zum Schluss festziehen !
1. Vorbereitung:
Zuerst müssen Sie die Sitzbank Ihrer BMW abnehmen und den Tank losschrauben. Dieser ist an der rechten
hinteren Seite mit nur einer Schraube Innensechskant M8 befestigt. Setzen Sie bitte den gesamten Tank, ohne
dass Sie elektrische Anschlüsse oder Benzinschläuche trennen, vorsichtig nach hinten (siehe Bild 1). Als
nächstes muss die Motorschutzplatte abmontiert werden. Die Gummi-Metall-Elemente (vier Stück) müssen
durch die beiliegenden Gummi-Metall-Elemente 25/10 M6 mod. ausgetauscht werden. Dabei ist zu
beachten, dass das kürzere Gewindestück (ca. 14mm lang) in das Motorgehäuse eingeschraubt wird.
Als nächstes werden die beiden Schrauben des Original-Vorbaus am Gußrahmen (links und rechts)
herausgeschraubt (siehe Bild1).
Montieren Sie dann bitte die linke und rechte Sturzbügelseite vor. Die beiden Sturzbügelteile pro Seite werden
mit jeweils zwei Schrauben M6x35, vier U-Scheiben M6 und zwei Muttern selbstsichernd M6 verschraubt.
2. Montage linke Seite:
Zuerst wird die Motorschutzplatte Ihrer R1100GS über die Gewindestücke der Gummi-Metall-Elemente
gesteckt. Um die Montage der Sturzbügel einfacher zu gestalten, empfehlen wir kurzzeitig die
Motorschutzplatte auf der rechten Seite mit zwei Muttern M6 gegen herabfallen zu sichern - dabei reicht es
die Mutern von Hand anzulegen. Jetzt wird die vormontierte linke Sturzbügelseite über die Gewindestücke der
beiden linken Gummi-Metall-Elemente gesteckt und mit einer U-Scheibe M6 und Mutter selbstsichernd M6
leicht angelegt. Die obere Befestigung des Sturzbügels erfolgt an dem Gewinde des Gußrahmens wo der
Vorbau mit angeschraubt ist. Hier ist darauf zu achten, dass die Sturzbügellasche zwischen Rahmen und
Vorbaustrebe gesetzt wird. Bitte verwenden Sie dazu die Schraube Innensechskant M8x30 und U-Scheibe M8.

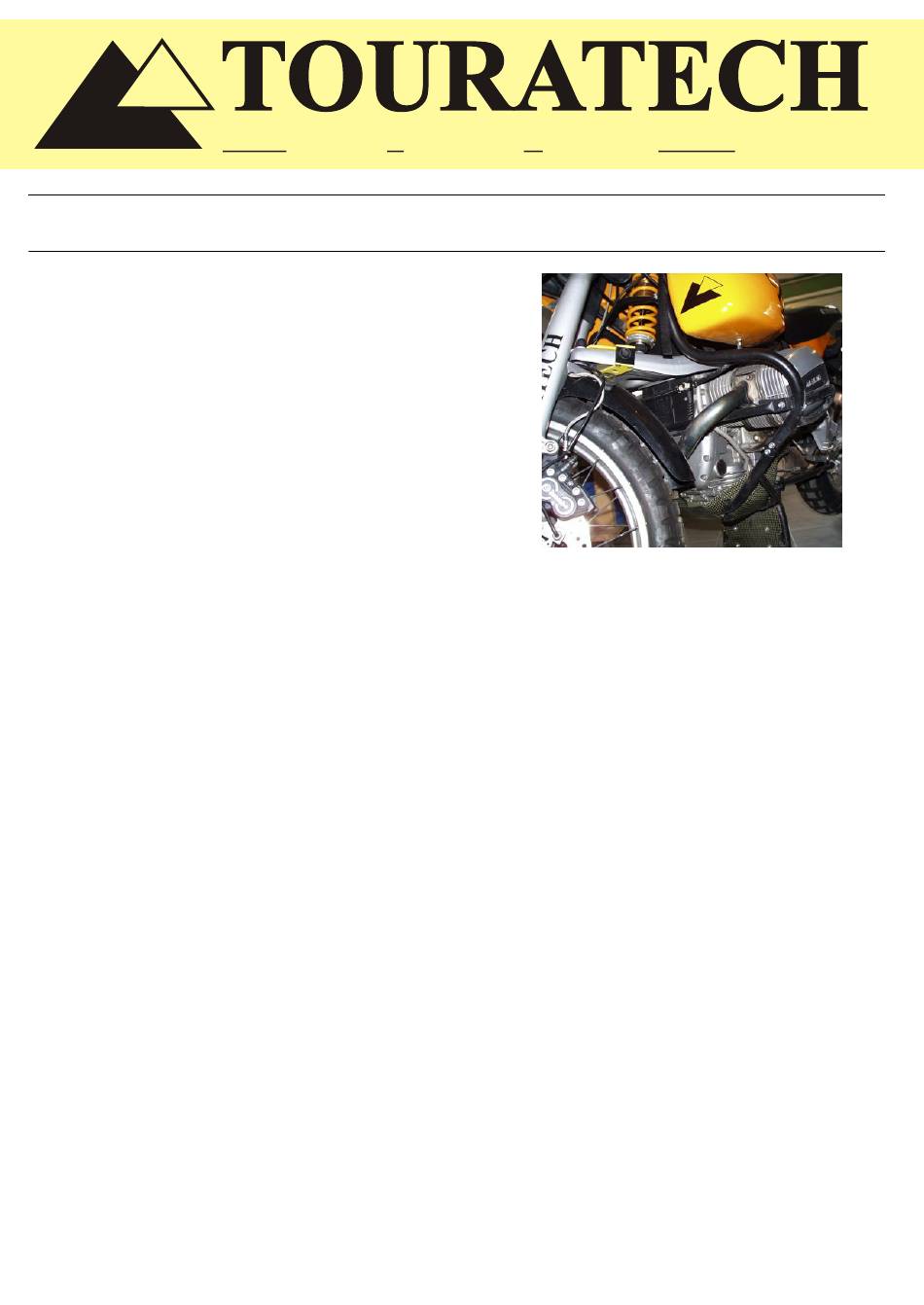

(Siehe Bild 2).
3. Montage rechte Seite:
Entsprechend der linken Seite wird das rechte Seitenteil des Sturzbügels montiert.
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
