Touratech 01-040-2012-0 Anleitung

01-040-2012-0
Lieferumfang:
1 x Nebelzusatzscheinwerfer
1 x Halterung
1 x Kabelsatz
1 x Montagematerial
Sehen Sie in unserem Katalog oder im Internet unter WWW.TOURATECH.DE.
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
TOURING RALLYE RACING

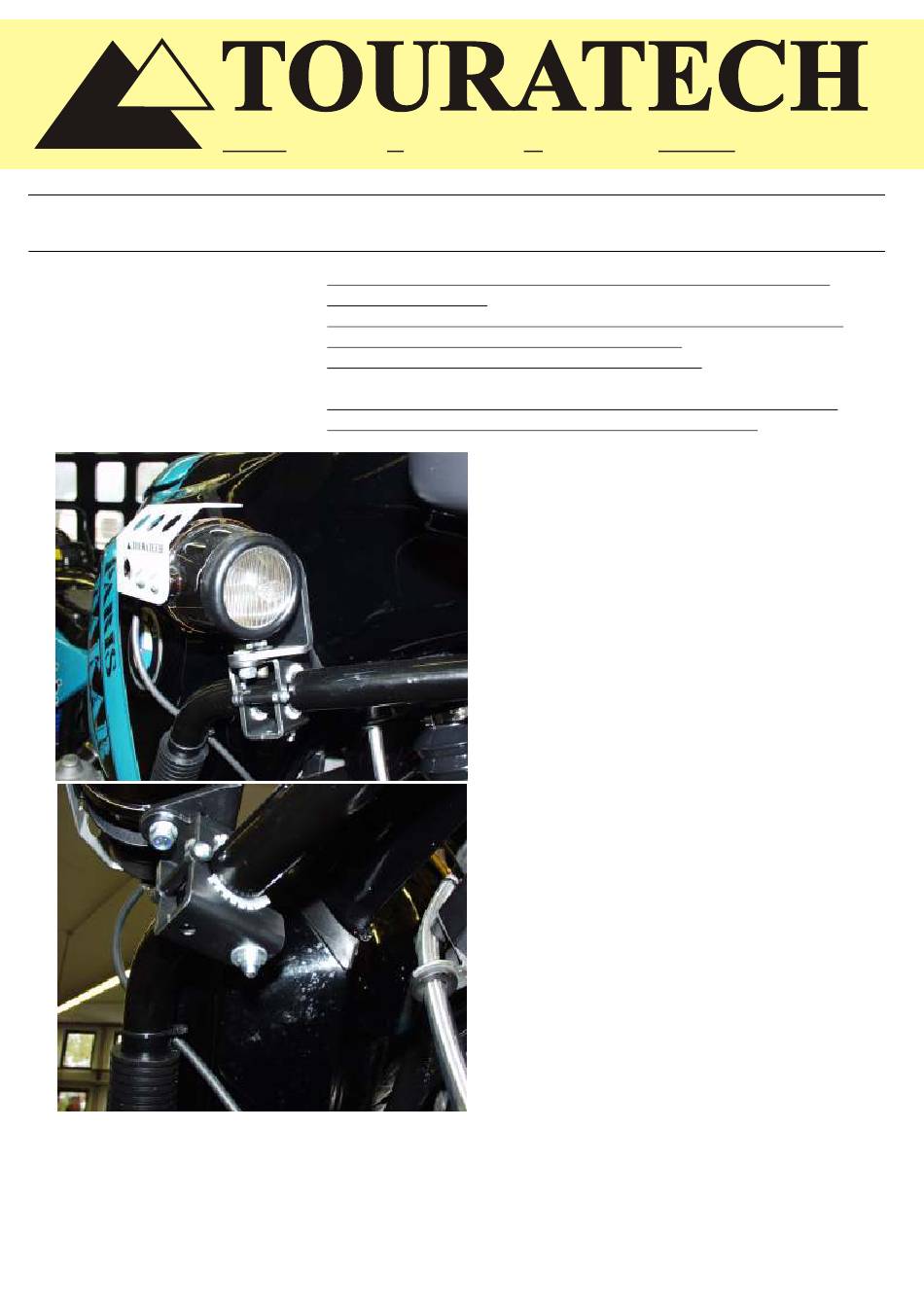

Nebelscheinwerfer R100GS Paris Dakar
Bei der Montage von zwei Nebelscheinwerfern benötigen
Sie nur ein Relais.
Die Montage der linken Seite ist identisch mit der rechten.
Die Anschlußkabel der Scheinwerfer mit
Quetschverbindern miteinander verbinden
Überprüfen Sie ,ob die Lichtmaschine genügend Leistung
für zwei Nebelscheinwerfer hat( gesamt 110Watt)
Montage:
Ziehen Sie das gelbe Kabel zum
Anschlußstecker des Abblendlichts.
Kürzen Sie das Kabel entsprechend und
schließen Sie es mit dem Quetschverbinder
am blauen Kabel an.
Das grüne Kabel ziehen Sie zum minus
Pol der Batterie.
Kürzen Sie das Kabel entsprechend und
befestigen Sie eine Kabelverbinderringöse .
Das blaue und rote Kabel zur rechten
Verkleidungsseite und den Schalter zum
Lenker ziehen.
Sämtliche Anschlußarbeiten bei
ausgeschalteter Zündung und
abgeklemmter Batterie
durchführen!!
TECHNOLOGY
Dezember 2003
Anleitung
