Touratech 01-040-1005-0 Montage

TOURING RALLYE RACING
01-040-1005-0
Lieferumfang:

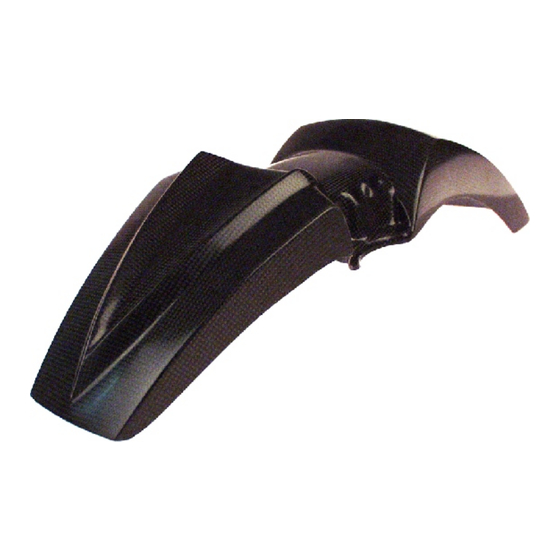

1 x Kotflügel Carbon R1150GS / Adventure
1. Demontage Vorderrad und Originalkotflügel:
Demontieren Sie bitte zuerst das Vorderrad Ihrer BMW
R1150 GS / Adventure. Angaben hierzu finden Sie auf den
Seiten 2-22 bis 2-24 des "Service und Technik" - Heftes von BMW. Anschließend entfernen Sie bitte
die Führung der Tachowelle aus dem Kotflügel. Nun demontieren Sie bitte den originalen
Kotflügel. Dieser wird links und rechts (unten in Höhe der Nabe) von je einer Schraube gehalten
und ist zusätzlich nochmals mit zwei Schrauben von unten an der Gabelbrücke befestigt.
2. Montage Carbon Kotflügel:
Jetzt können Sie mit der Montage des Carbon Kotflügels beginnen.
Der Carbon Kotflügel wird nur mit den beiden originalen Schrauben von unten an der
Gabelbrücke befestigt.
3. Montage Vorderrad:
Jetzt müssen Sie das Vorderrad Ihrer BMW R1150GS wieder zwischen die beiden Gabelholme
stellen und die beiden Bremssättel wieder befestigen. Angaben hierzu finden Sie wiederum in
Ihrem "Service und Technik" - Heft von BMW.
Zum Schluss müssen Sie nur noch Ihr Vorderrad nach BMW - Herstellerangaben montieren.
(Siehe BMW "Service und Technik" Seite 2-25 bis 2-28).
Vergessen Sie bitte nicht alle Schraubverbindungen in regelmäßigen Abständen zu kontrollieren.
Sehen Sie auch in unserem Katalog oder im Internet unter www.touratech.de
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
Kotflügel Carbon R1150 GS/ Adv
Montage:
TECHNOLOGY
März 2004
Anleitung
Hinweis Tachowellenführung:
Sollten Sie im Rahmen Ihrer
Umbaumaßnahme nicht auf eine
Tachowelle verzichten, so müssen
Sie den Carbon Kotflügel noch
mit einer Bohrung ( Ø 10,5mm)
auf der linken Seite versehen, so
dass Sie die Kunststoffführung der
Tachowelle dort wieder einsetzen
können.
Wir haben aus optischen
Gründen auf die prophylaktische
Bohrung verzichtet.
Wir können nicht empfehlen trotz
Tachowelle auf die Führung zu
verzichten!
