01-040-1506-0
Lieferumfang:
1 x Zusatzscheinwerfer incl.
Kabelsatz und Steuergerät
1 x Halter Scheinwerfer
1 x Halter Steuergerät
2 x Liko M5x16
2 x U-Scheibe groß für M5
Sehen Sie auch unsere Lenkerhalterungen in unserem Katalog oder im Internet unter
Diese Anleitung ist nach unserem derzeitigen Kenntnisstand verfasst. Rechtliche Ansprüche auf Richtigkeit bestehen nicht. Technische Änderungen vorbehalten.
TOURING RALLYE RACING
Montage:
Demontieren Sie zunächst Tank, Verkleidungsseitenteile und
Verkleidungsoberteil.
Verschrauben Sie den Steuergeräthalter mittig am
Verkleidungshalters. Schieben Sie dazu die mitgelieferte
Blechmutter M5 über den gelochten Blechstreifen vor den
Instrumenten und Verschrauben Sie den Halter mit einer
M5X16 Liko Innensechskantschraube.
Den Steuergerätehalter an der Querstrebe des
Verkleidungshalters mit Kabelbindern fixieren. (Bild1).

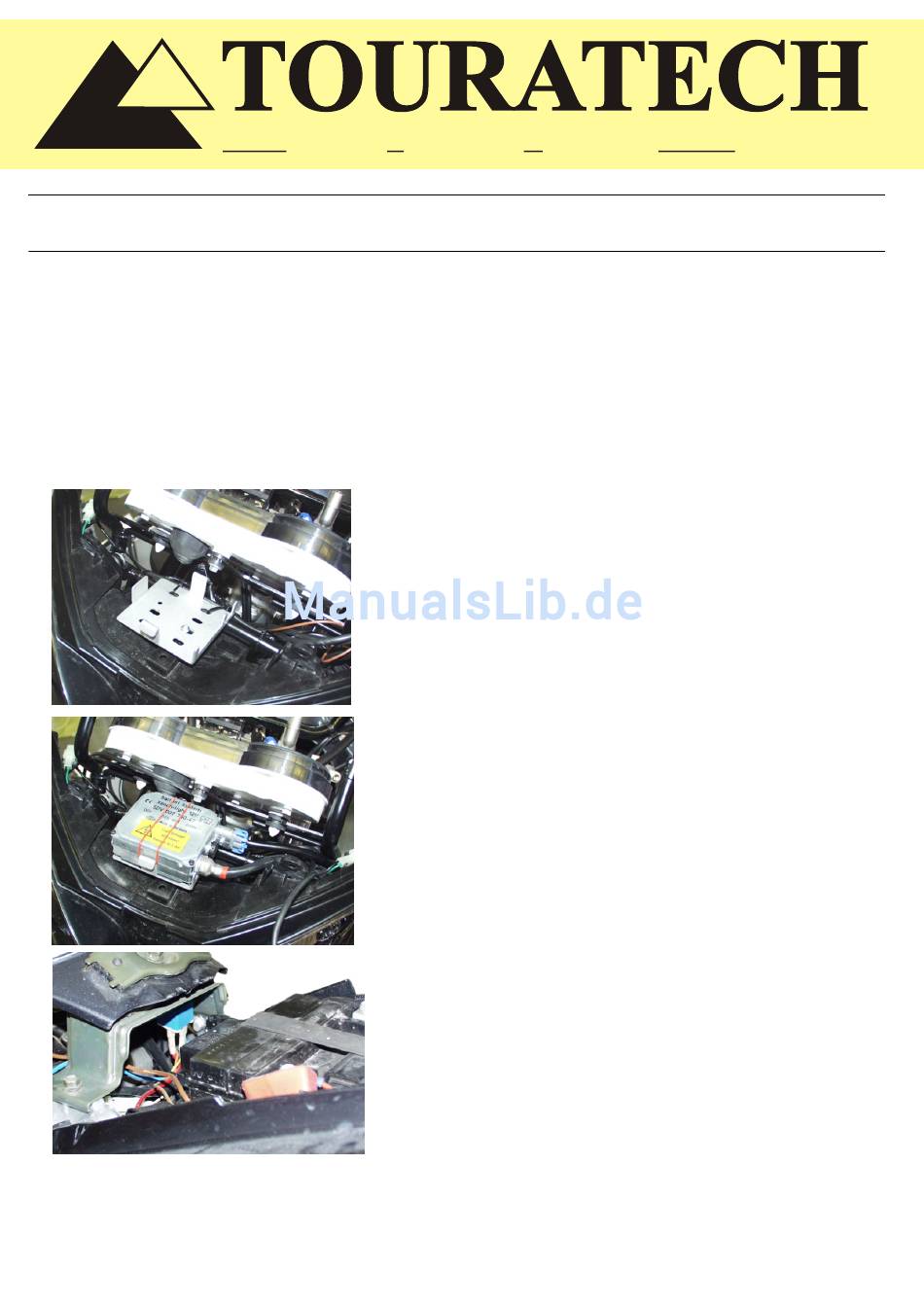

1
Elektrischer Anschluß:
Befestigen Sie das Relais an der hinteren Tankauflage
seitlich mit Kabelbindern.
Ziehen Sie die beiden braunen Kabel zum Minuspol der
Batterie, das rote Kabel zum Pluspol der Batterie. Kabel auf
passende Längen kürzen und die mitgelieferten
Kabelverbinderrundöse anbringen (Kabel noch nicht an
Batterie anschließen). (Bild 2)
Den Sicherungsträger in den Freiraum hinter der Batterie
2
Xenon Zusatzscheinwerfer Suzuki V-Strom
TECHNOLOGY
Dezember 2002
Anleitung
