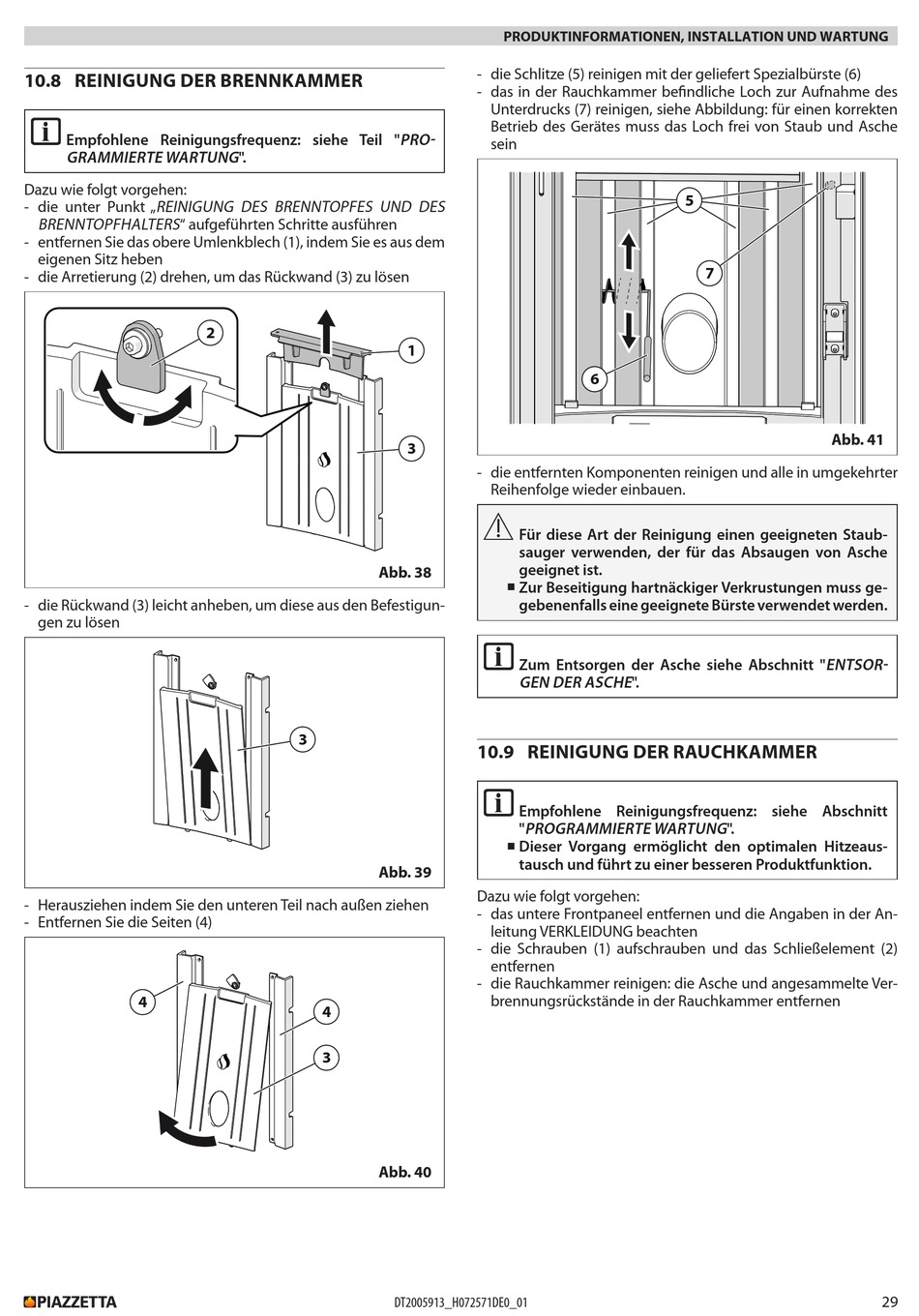

Piazzetta P220 C TOP Produktinformationen, Installation Und Wartung Seite 29

10.8 REINIGUNG DER BRENNKAMMER
i
Empfohlene Reinigungsfrequenz: siehe Teil " PRO-
GRAMMIERTE WARTUNG ".
Dazu wie folgt vorgehen:
- die unter Punkt „ REINIGUNG DES BRENNTOPFES UND DES
BRENNTOPFHALTERS " aufgeführten Schritte ausführen
- entfernen Sie das obere Umlenkblech (1), indem Sie es aus dem
eigenen Sitz heben
- die Arretierung (2) drehen, um das Rückwand (3) zu lösen
- die Rückwand (3) leicht anheben, um diese aus den Befestigun-
gen zu lösen
- Herausziehen indem Sie den unteren Teil nach außen ziehen
- Entfernen Sie die Seiten (4)
4
2
Abb. 38
3
Abb. 39
4
3
Abb. 40
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG
- die Schlitze (5) reinigen mit der geliefert Spezialbürste (6)
- das in der Rauchkammer befindliche Loch zur Aufnahme des
Unterdrucks (7) reinigen, siehe Abbildung: für einen korrekten
Betrieb des Gerätes muss das Loch frei von Staub und Asche
sein
1
3
- die entfernten Komponenten reinigen und alle in umgekehrter
Reihenfolge wieder einbauen.
a
Für diese Art der Reinigung einen geeigneten Staub-
sauger verwenden, der für das Absaugen von Asche
geeignet ist.
Zur Beseitigung hartnäckiger Verkrustungen muss ge-
■
gebenenfalls eine geeignete Bürste verwendet werden.
i
Zum Entsorgen der Asche siehe Abschnitt " ENTSOR-
GEN DER ASCHE ".
10.9 REINIGUNG DER RAUCHKAMMER
i
Empfohlene Reinigungsfrequenz: siehe Abschnitt
" PROGRAMMIERTE WARTUNG ".
Dieser Vorgang ermöglicht den optimalen Hitzeaus-
■
tausch und führt zu einer besseren Produktfunktion.
Dazu wie folgt vorgehen:
- das untere Frontpaneel entfernen und die Angaben in der An-
leitung VERKLEIDUNG beachten
- die Schrauben (1) aufschrauben und das Schließelement (2)
entfernen
- die Rauchkammer reinigen: die Asche und angesammelte Ver-
brennungsrückstände in der Rauchkammer entfernen
DT2005913_H072571DE0_01
5
7
6
Abb. 41
29
