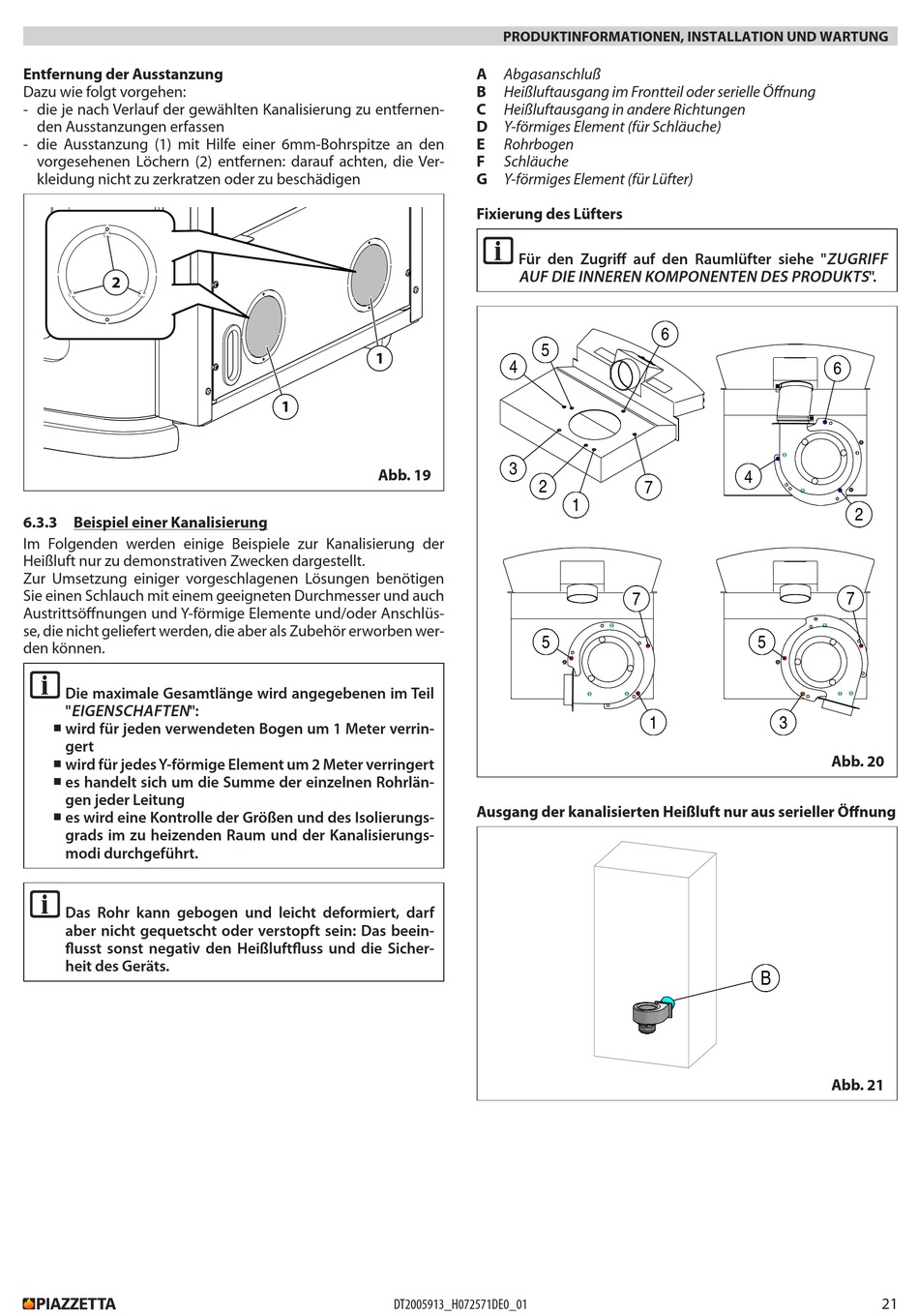

Piazzetta P220 C TOP Produktinformationen, Installation Und Wartung Seite 21

Entfernung der Ausstanzung
Dazu wie folgt vorgehen:
- die je nach Verlauf der gewählten Kanalisierung zu entfernen-
den Ausstanzungen erfassen
- die Ausstanzung (1) mit Hilfe einer 6mm-Bohrspitze an den
vorgesehenen Löchern (2) entfernen: darauf achten, die Ver-
kleidung nicht zu zerkratzen oder zu beschädigen
2
6.3.3 Beispiel einer Kanalisierung
Im Folgenden werden einige Beispiele zur Kanalisierung der
Heißluft nur zu demonstrativen Zwecken dargestellt.
Zur Umsetzung einiger vorgeschlagenen Lösungen benötigen
Sie einen Schlauch mit einem geeigneten Durchmesser und auch
Austrittsöffnungen und Y-förmige Elemente und/oder Anschlüs-
se, die nicht geliefert werden, die aber als Zubehör erworben wer-
den können.
i
Die maximale Gesamtlänge wird angegebenen im Teil
" EIGENSCHAFTEN ":
wird für jeden verwendeten Bogen um 1 Meter verrin-
■
gert
wird für jedes Y-förmige Element um 2 Meter verringert
■
es handelt sich um die Summe der einzelnen Rohrlän-
■
gen jeder Leitung
es wird eine Kontrolle der Größen und des Isolierungs-
■
grads im zu heizenden Raum und der Kanalisierungs-
modi durchgeführt.
i
Das Rohr kann gebogen und leicht deformiert, darf
aber nicht gequetscht oder verstopft sein: Das beein-
flusst sonst negativ den Heißluftfluss und die Sicher-
heit des Geräts.
1
1
Abb. 19
DT2005913_H072571DE0_01
PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG
A Abgasanschluß
B Heißluftausgang im Frontteil oder serielle Öffnung
C
Heißluftausgang in andere Richtungen
D Y-förmiges Element (für Schläuche)
E
Rohrbogen
F
Schläuche
G Y-förmiges Element (für Lüfter)
Fixierung des Lüfters
i
Für den Zugriff auf den Raumlüfter siehe " ZUGRIFF
AUF DIE INNEREN KOMPONENTEN DES PRODUKTS ".
5
4
3
2
7
1
7
5
1
Ausgang der kanalisierten Heißluft nur aus serieller Öffnung
6
6
4
5
3
DT2035328-0
Abb. 20
B
Abb. 21
DT2035323-0
2
7
