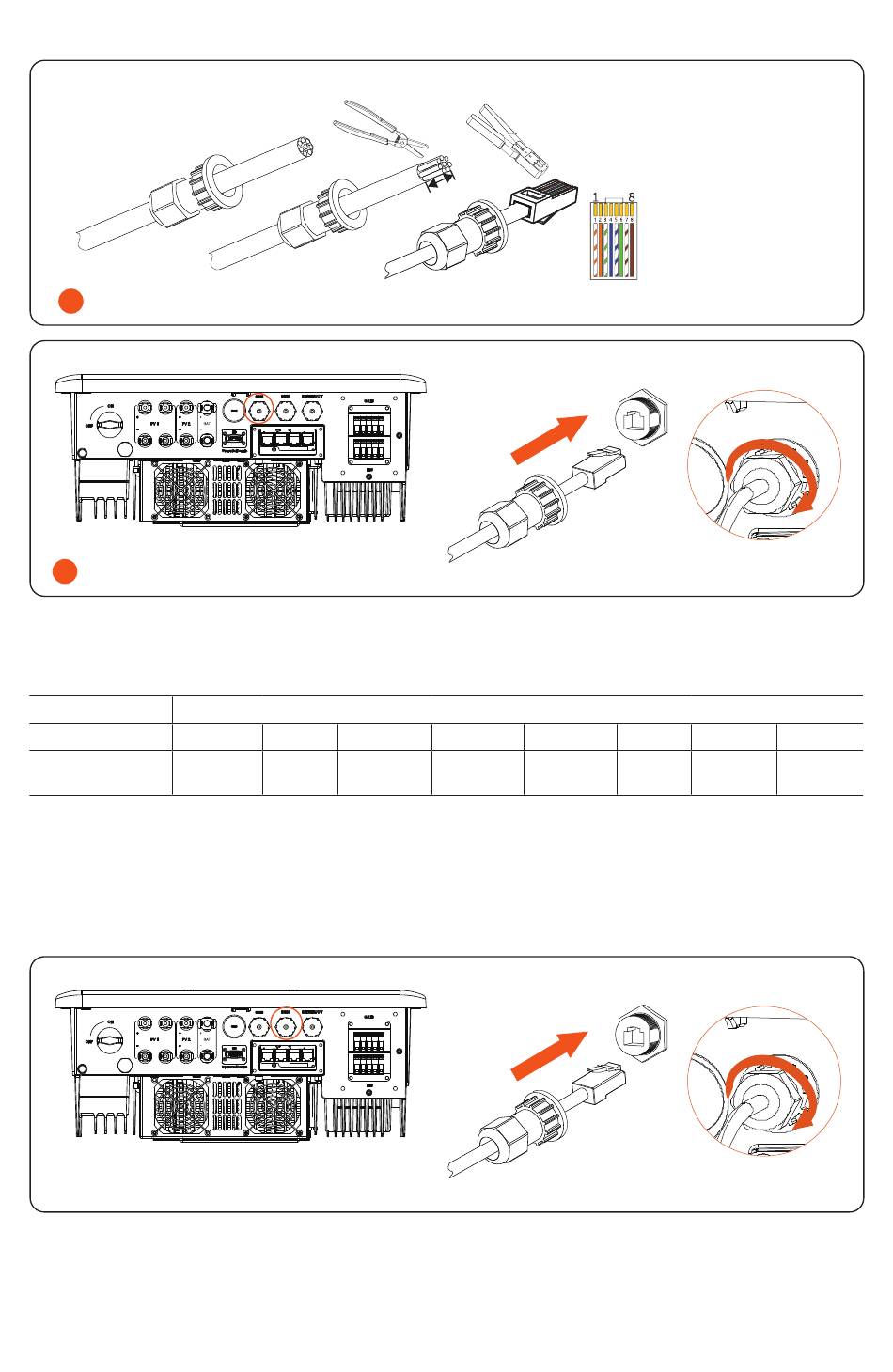

3. Schritte zum Kabelanschluss
1
2
• Anschluss des BMS-Ports
1. Pin-Definition für BMS
Artikel
Pin
Pin-Definition
EXT_NTC
* Der Kommunikationsport an der Lithiumbatterie muss mit der obigen Definition der Stifte
4, 5, 7 und 8 übereinstimmen.
2. Für die Herstellung des BMS-Kabels beachten Sie bitte die Schritte für den
Kabelanschluss des COM-Ports. Stecken Sie dann das gut angeschlossene Kabel in den
BMS-Port des Wechselrichters.
Abisolierzange
1 2 3
GND GND
Crimpzange für RJ45
BMS
4 5
BMS_CANH BMS_CANL
1) Weiß mit orangen Streifen
2) Orange
3) Weiß mit grünen Streifen
4) Blau
5) Weiß mit blauen Streifen
6) Grün
7) Weiß mit braunen Streifen
8) Braun
COM
6 7 8
X
BMS_485A BMS_485B
BMS
