Batterieanschluss

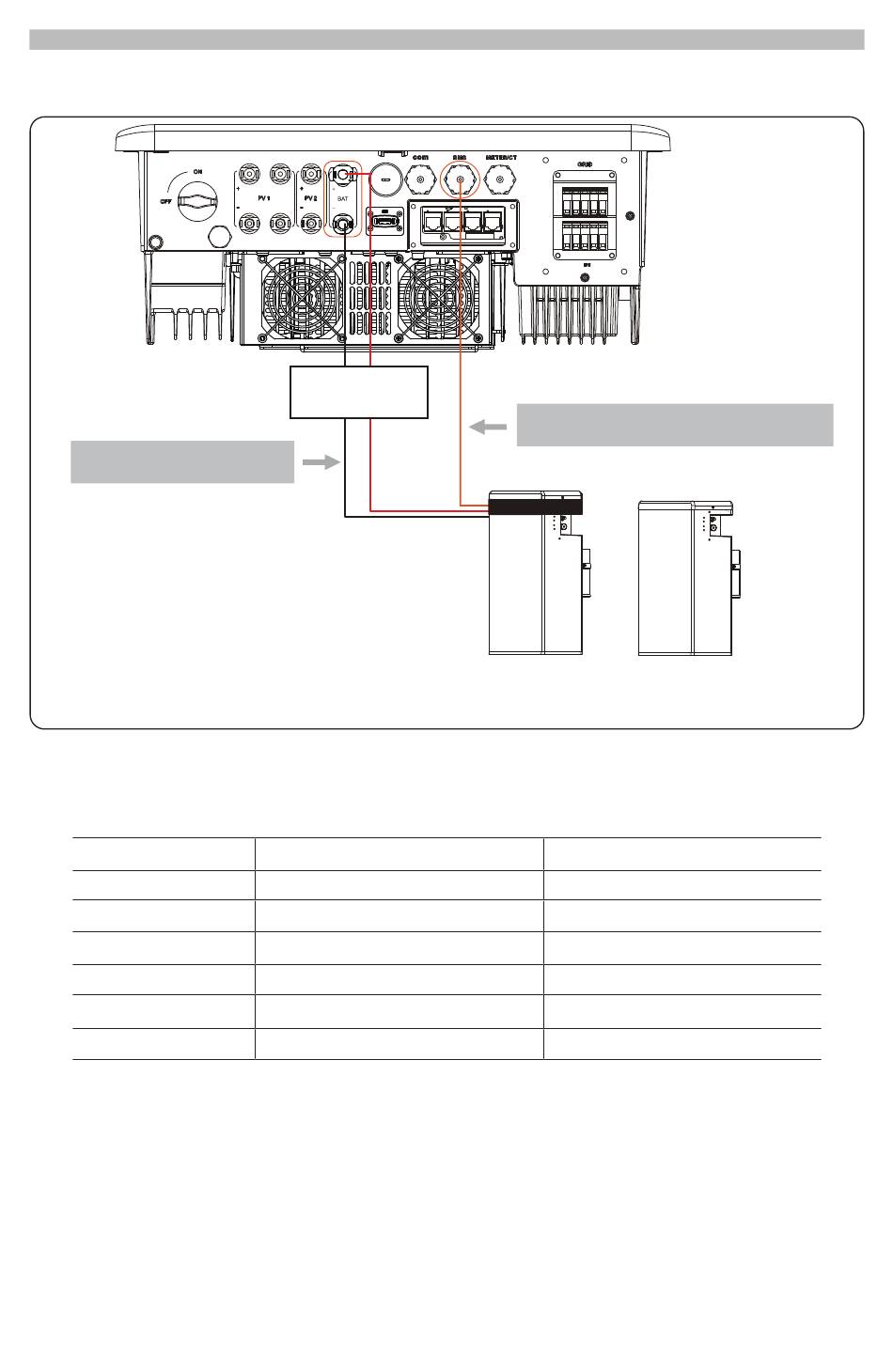

1. Anschlussplan der Batterie
Anschluss des Stromkabels
* Der unpolare DC-MCB wird optional entsprechend den Anforderungen der örtlichen
Vorschriften installiert.
2. Kompatible Batterien
Batterie & Menge
Batterie & Menge
Batterie & Menge
Batterie & Menge
Batterie & Menge
Batterie & Menge
Hinweis:
* Bei den Wechselrichtern X3-Hybrid-5.5-D LV und X3-Hybrid-8.3-D LV können nur 4~12
Stück Batteriemodule (TP-HR25/ TP-HR36/ TP-HS25/ TP-HS36) und ein Stück TBMS-
MCS0800 zusammen mit einem Wechselrichter installiert werden.
HV11550 Batteriemodule haben V1 und V2 Versionen, V1 und V2 mit der gleichen Anzahl
von Wechselrichtern, die spezifische Kollokation kann sich auf den entsprechenden Teil
des Batteriehandbuchs beziehen.
U pgr adeD ongl e /
Unpolarer
DC-MCB
- +
Batteriekontrolle
T-BAT 5.8 (1 Stück)
MC0600 (1 Stück)
TBMS-MCR0800 (1 Stück)
TBMS-MCR0800 (1 Stück)
TBMS-MCS0800 (1 Stück)
TBMS-MCS0800 (1 Stück)
Anschluss des Kommunikationskabels
... ...
Hochspannungs-Lithiumbatterie
Batteriemodule
HV11550 (1-3 Stück)
HV10230 (2-4 Stück)
TP-HR25 (4~13 Stück)*
TP-HR36 (4~13 Stück)*
TP-HS25 (4~13 Stück)*
TP-HS36 (4~13 Stück)*
