• Anschluss des Meter/CT-Port

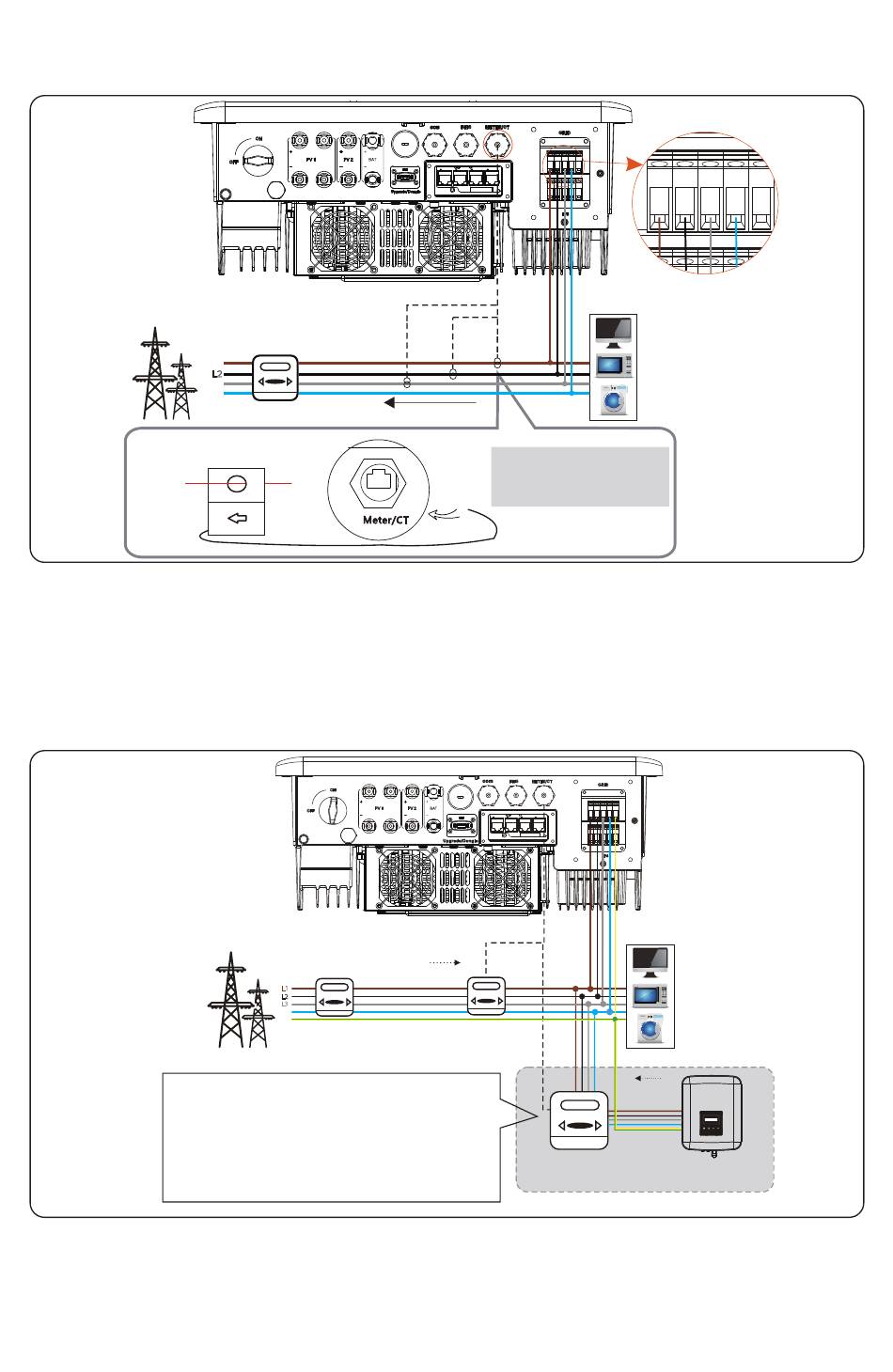

1. CT-Anschlussplan
Netz
E l e k t r i z i t ä t
a u s d e m
öffentlichen
Netz
* Der Pfeil auf dem CT muss auf das öffentliche Netz zeigen.
* CT-R muss an L1, CT-S an L2 und CT-T an L3 angeschlossen werden, in Übereinstimmung
mit L1, L2 und L3 des Netz-Ports des Wechselrichters.
2. Meter-Anschlussplan
* Bitte erden Sie die GND-Klemme von Meter1, wenn Sie ein Meter anschließen möchten.
Wenn der Benutzer andere Stromerzeugungsanlagen
(z. B. Wechselrichter) zu Hause hat und beide
überwachen möchte, bietet der Wechselrichter die
Meter2-Kommunikationsfunktion zur Überwachung
der Stromerzeugungsanlage.
Für weitere Informationen, kontaktieren Sie uns bitte.
20
CT-T
L1
L2
L3
N
Haushalt-Meter
die Richtung von CT
L-Linie
CT
L1
L2
L3
N
PE
Haushalt-Meter
Netz
L1 L2 L3 N
CT-S CT-R
Dies ist der Meter/CT-
Port an der Unterseite
des Wechselrichters.
aus
in
Meter1
Drehstrom-Meter
Meter2
Drehstrom-Meter
L1 L2 L 3 N
Verbraucher
Verbraucher
out
in
andere
Stromerzeugungsanlagen
