SolaX Power X3-Hybrid5.0-D Installationshandbuch Seite 22

3. Pin-Definition für CT/Meter
Artikel
Pin
Pin-Definition CT-R-1 CT-S-1

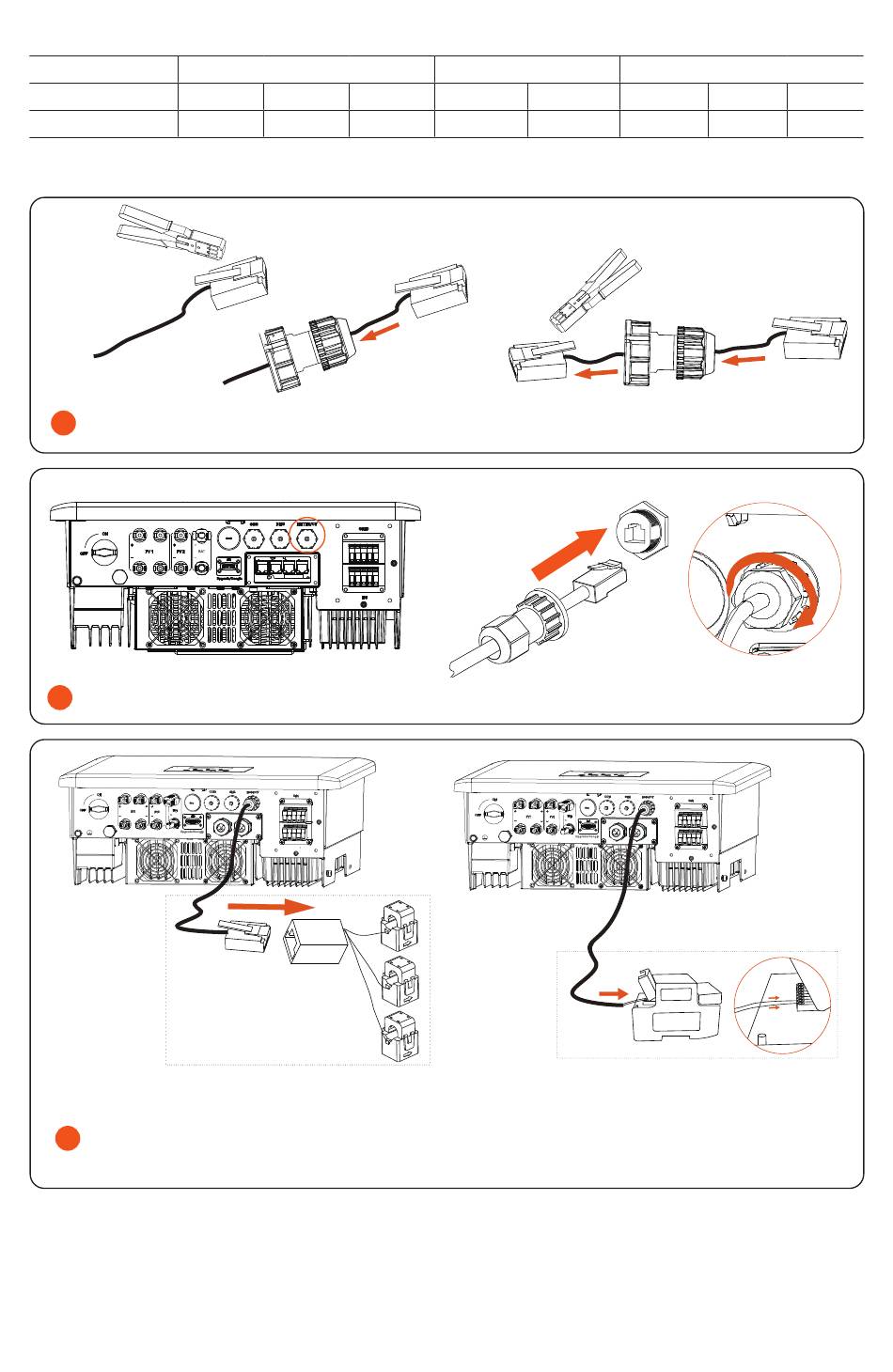

4. Schritte zum Kabelanschluss
Crimpzange für RJ45
1 Crimpen und verbinden Sie die Klemme B und schließen Sie die Klemme A als CT/Meter Pin Definition an.
* Das Kabel abisolieren, aber die Klemme B nicht crimpen, wenn ein Meter angeschlossen werden soll.
2
Verbinden Sie Klemme A mit dem CT/Meter-Port des Wechselrichters.
Wasserdichter
Verteilerkasten
3
Verbinden Sie die Klemme B mit dem CT.
* Die spezifische Anschlussmethode von Meter entnehmen Sie bitte einem Handbuch.
CT
1 2
CT-T-1
B
E P S
B
CT-Anschluss
Meter
3 4
485A 485B
B
A
CT
5 6
CT-T-2 CT-S-2 CT-R-2
A
E P S
Wasserdichter
Verteilerkasten
Meter-Anschluss
7 8
B
METER/CT
