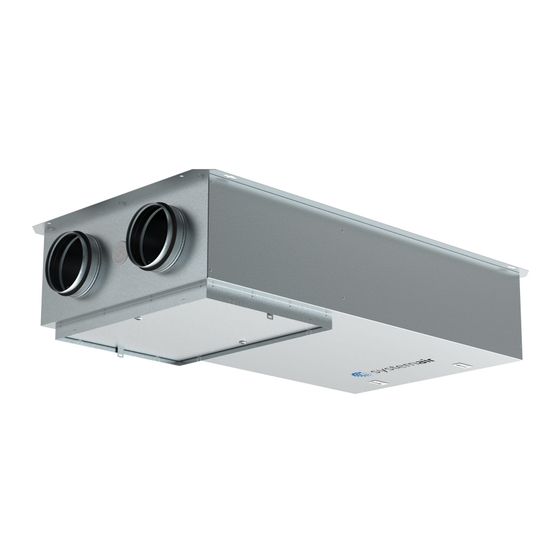

- Seite 1 Handbuch OPTIMA-RES-A VAV Systembox für Wohnraumlüftung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Abmessungen und Gewichte Bestellschlüssel Technische Daten Installation Transport, Lagerung und Bedienung Nachtrag... -
Seite 3: Beschreibung
Beschreibung Optima-RES-A ist ein kompaktes System zum Regeln von Zuluft und Abluft in Wohngebäuden. Die Grundfunktionalität ist die kontinuierliche Zu- und Abluftmengenregelung im Master / Slave-Betrieb. Zusätzlich kann er in Override-Betriebsarten wie Öffnen oder Schließen der Klappe, Minimal- oder Maximalvolumenstromregelung geschaltet werden. Die Systembox kann Aufputz, in Leichtbauwänden oder in Abhangdecken montiert werden. -
Seite 4: Werkseinstellungen
Grundlegende Parameter und Merkmale Sollwertsignal für die Volumenstromeinstellung: Analogeingang DC 0 V ... 10 V. Das Raumbediengerät Systemair MZ3-Touch ist primär für den Anschluss an den Analogeingang vorgesehen. Es kann im Automatikbetrieb arbeiten und regelt den Luftvolumenstrom kontinuierlich in Abhängigkeit von Temperatur, VOC- oder CO2-Konzentration (durch zusätzlich angeschlossene Fühler). Wird es in den manuellen Modus geschaltet, kann der Luftstromsollwert manuell in vier festen Schritten zwischen den voreingestellten Vmin und Vmax von OPTIMA-RES-A eingestellt werden. - Seite 5 Setpoint/Feedback Signal und Luftstrom Volumenberechnung für VAV Regler Setpoint, U : 0 V ... 10 V Feedback, U: 0 V ... 10 V q (m q - V U (V) (V) = · 10 · V : Luftvolumenstrom-Sollwert-Signal (Bereich DC 0 V ... 10 V) q: Luftvolumenstrom : Minimal eingestellter Luftvolumenstrom (untere Grenze des Regelbereichs) : Maximal eingestellter Luftvolumenstrom (Obergrenze des Regelbereichs)
-
Seite 6: Produktkomponenten
Produktkomponenten Legende: P1 Gehäuse P2 Rohranschlussstutzen mit Dichtung P3 Biegbarer Anschlag P4 Deckel P5 geschweißte Kette P6 Klappenblatt mit Dichtung P7 Kabeldurchführung P8 Messkreuz P9 Modulare Steuerung/Stellantriebe P10 Stromklemmenleiste P11 Transformator... -
Seite 7: Abmessungen Und Gewichte
Abmessungen und Gewichte øD 1080 1170 1180 1270 157,5 1190 1280... -
Seite 8: Bestellschlüssel
Bestellschlüssel OPTIMA-RES-A- Nenngröße ø (mm) Regelbereich V ... V Beispiel für den Bestellcode OPTIMA-RES-A-125-130-310 VAV Systembox für Wohngebäude in der Größe 125, Regelbereich 130 m³/h (V ) bis 310 m³/h (V... -
Seite 9: Technische Daten
Technische Daten OPTIMA-RES-A-100 Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 1000 250 m³/h OPTIMA-RES-A-125 Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 1000 m³/h OPTIMA-RES-A-160 Druckverlust & A-bewerteter Schallleistungspegel (dB(A)) 1000 m³/h... - Seite 10 Verdrahtungsdiagramm +VAV-VERa -RC_VAVa -WL-VAVa Via Topology CYKY-J 3x1,5 500 V 2002-433 WS-SUa YSLCY 5x0,75 500 V WS-VAV-EHa YSLCY 5x0,75 500 V Feedback / MP-BUS supply Feedback / MP-BUS extract -WS-RC-a J-Y(St)Y 2x2x0,8 200 V...
-
Seite 11: Installation
Installation... - Seite 15 Einstellung...
-
Seite 16: Transport, Lagerung Und Bedienung
Transport, Lagerung und Bedienung & °C -20 °C ... +50 °C °C -20 °C ... +50 °C ≤ 90% ≤ 95%... -
Seite 17: Nachtrag
Etwaige Abweichungen von den hierin enthaltenen technischen Spezifikationen und den Bedingungen sollten mit dem Hersteller abgesprochen werden. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die geforderten Parameter nicht beeinträchtigen. Aktuelle Informationen zu allen Produkten finden Sie unter design.systemair.com. - Seite 18 © Copyright Systemair Production a.s Alle Rechte vorbehalten E&OE Systemair behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sie die zuvor vereinbarten Spezifikationen nicht berühren. Übersetzung der Original-Anleitungen...
